התאמת שלב או עיכוב של כבל RF מבחן לבדיקת יחיד דיפרנציאלי

בבדיקת אות דיפרנציאליות, הדרישה להתאמת שלב או עיכוב של כבלי RF מבחן נקבעת בעיקר על ידי מאפייני ההעברה של אותות דיפרנציאליים ודרישות הדיוק של תרחיש הבדיקה . ניתן להבין זאת מנקודות המבט העיקריות הבאות:

1. שמירה על המאפיין המהותי של אותות דיפרנציאליים - הבסיס לביטול הפרעות

היתרון העיקרי של אותות דיפרנציאליים טמון ביכולתם לבטל התערבות במצב נפוץ (כמו הפרעות אלקטרומגנטיות ורעש) באמצעות "חישוב הבדלים" במקלט, תוך הסתמכות על העובדה כי "אותות בשני הקווים יש משרעת שווה ובין קוטביות הפוכה {}}}" יש אמצעי התאמה בשלב או עיכוב בין שני כבלים, יביא אם יגרמו לאפשר אסירה בשלב או עיכוב של שני כבלים, יגרמו א ל"סבולים, "אם יש סיכוי", אם יש סיכוי A.הפרש זמן או הפרש שלבבין שני האותות המגיעים למקלט, תוך שיבוש הקשר הסינכרוני של "משרעת שווה וקוטביות הפוכה ." במקרים כאלה, לא ניתן לבטל ביעילות הפרעה ואף ניתן להגביר אותו, ולערער ישירות את יכולת ההתייחסות של אותות דיפרנציאליים {}}}

2. הימנעות מעיוות האות כדי להבטיח את דיוק הבדיקה

העברת אותות דיפרנציאליים תלויה ב"סימטריה "של שתי השורות:

אי התאמה של עיכוב תגרום לשני האותות להגיע למקלט באופן אסינכרוני, מה שיוביל לחפיפה של צורת הגל המופרעת (e . g ., יישור שגוי בין קצוות עולים ונופלים) וכתוצאה מכךעיוות צורת גל;

אי התאמה שלב (במיוחד בתרחישים RF בתדירות גבוהה) תגרום לקשר הפאזה של האותות לסטות מהציפיות המעוצבות, תוך שיבוש היגיון העיתוי של האותות .
עיוותים אלה ישפיעו ישירות על האותנטיות של תוצאות הבדיקה, מה שיוביל לשיפוט שגוי לגבי איכות האות וביצועי ההעברה .

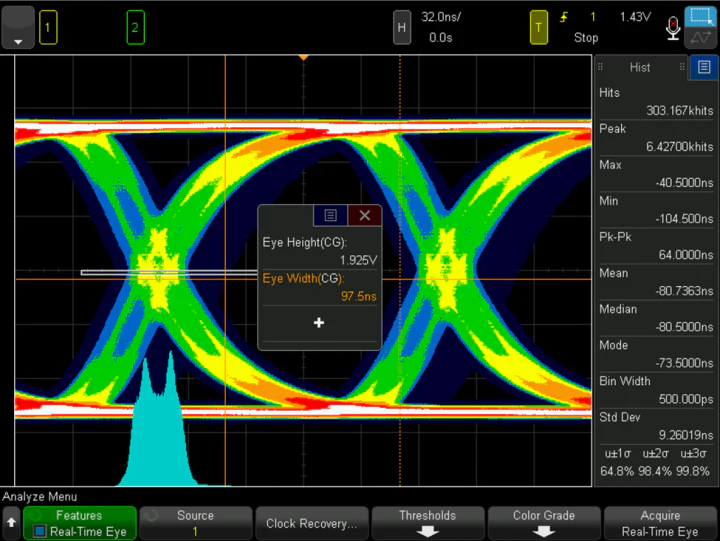

3. מניעת שגיאות תזמון להתאמה לתרחישים של אות מהירות גבוהה

בהעברת אות דיפרנציאליות מהירות גבוהה (כגון USB, PCIE, HDMI וכו '.), תקופת האות היא קצרה ביותר (רמת פיקוס-שניה או אפילו פיקוסקונד) {}} אפילו עיכוב זעיר או סטייה שלב (e. g . get kecup get op the picops pictions aty op the picops pictions aty of a fice of a fice of a ap partips של A fice of a for the part of a for a for the part of at a for of at a for of בהפרש A של A for the a for the a for of בהעלאה של בהעצמה של בהווה בהפרש, זמן "או" להחזיק זמן "של האות, גורםשגיאות תזמון{{0}}} זה יוביל לשיפוט שגוי של לוגיקה של נתונים (בלבול בין 0 ל -1) במקלט, להגדיל את שיעור שגיאת הסיביות, או אפילו לגרום לכישלון תקשורת מערכת . כ"קישור ביניים "בהעברת האות, ביצועי ההתאמה של הערכת העדפה של תזמון העלאת תזמון העלאת תזמון העלאת תזמון, ביצועים .

4. שמירה על שלמות האות והפחתת הפרעות משניות

כבלים עם שלב או עיכוב לא תואמים ישבשו את המשכיות העכבה של קו ההולכה, ויגרמוהשתקפות איתותוכןCrosstalk:

השתקפות תוביל לסופרפוזיציה ותנודה איתות, וכתוצאה מכך עיוותי צורת גל כמו יתר על המידה והמתחתית;

Crosstalk יגרום לצימוד אלקטרומגנטי מיותר בין שני קווי האות, ויפריעו עוד יותר לאותות .
לעומת זאת, כבלים תואמים יכולים למזער את הנושאים הללו, להבטיח את "יושרה" של האות מהמשדר למקלט ולהפוך את תוצאות הבדיקה להתאמה יותר עם המצב בפועל של המערכת .

לסיכום, התאמת שלב או עיכוב היא תנאי מוקדם של ליבה להבטיח את הדיוק והאמינות של בדיקות אות דיפרנציאליות . במיוחד בתרחישים בתדר גבוה ומהירות גבוהה, השפעתו מתייחסת ישירות לתוקף של מסקנות הבדיקה ולדיוק הערכת ביצועי המערכת .
