מה ההבדלים בין כבלים חצי קשיחים לחצי גמישים?



השוואה בין כבלים חצי קשיחים לחצי גמישים

כבלים חצי קשיחים וגם חצי גמישים נמצאים בשימוש נרחב בתרחישי תקשורת גבוהים ותדר נמוך, אך הם נבדלים זה מזה באופן משמעותי במבנה, גמישות, ביצועים ותרחישי יישומים . להלן השוואה מפורטת:



1. תכנון מבני

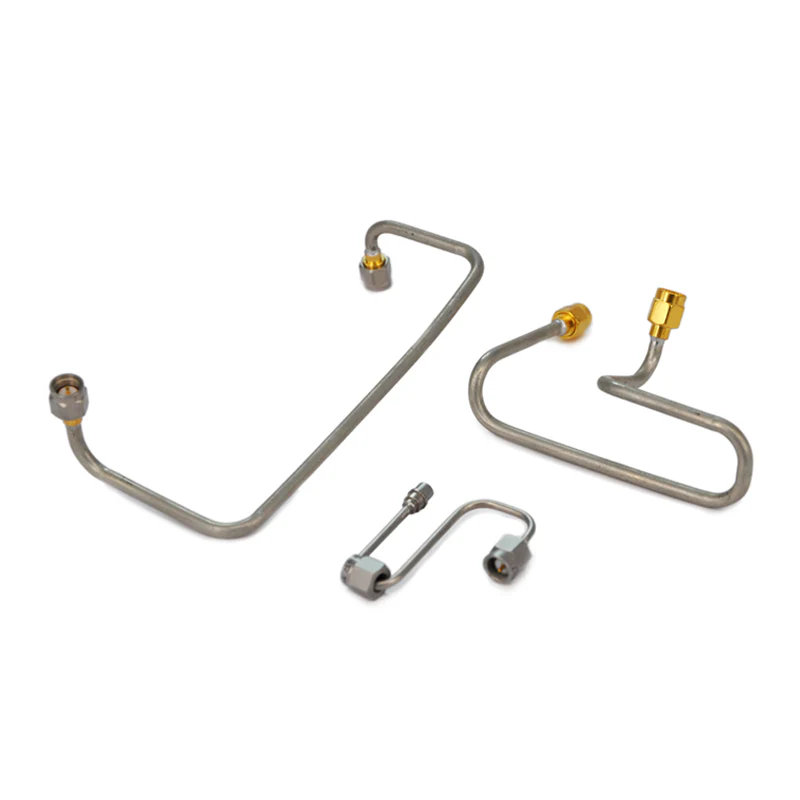

כבלים חצי קשיחים
המוליך החיצוני עשוי מחומר מוצק, שאינו ניתן לכיוון (בדרך כלל נחושת) בקוטר קבוע; המוליך הפנימי נתמך באופן מרכזי על ידי חומר דיאלקטרי (e . g ., ptfe) .
לאחר שנוצר, הוא שומר על צורה קבועה ולא ניתן לעצב אותו בקלות או לעצב מחדש ללא כלים מיוחדים .

כבלים גמישים למחצה
המוליך החיצוני כולל מבנה קלוע, כאשר השכבה הקלועה כולה משומרת, מה שהופך אותה לעיוות יותר מהמוליך החיצוני המוצק של כבלים חצי קשיחים {}}} המוליך הפנימי נתמך גם על ידי חומר דיאלקטרי, אך המבנה הקלוע מאפשר כיפוף חוזר ועיצוב על ידי יד או כלים פשוטים {}}}}}}}}}}}}}}}}}}}}}}}}}}



2. השוואת גמישות

כבלים חצי קשיחים
יש להם קשיחות גבוהה, שומרים על צורתם לאחר היווצרותם ומציגים התנגדות חזקה לכיפוף . אילוץ כיפוף ללא כלים מקצועיים עלול לפגוע במוליך החיצוני, מה שמוביל להשפלת ביצועים {}}}

כבלים גמישים למחצה
הם מציעים גמישות בינונית, ומאפשרים כיפוף חוזר, סליל או ניתוב סביב מכשולים ללא נזק קבוע . הגמישות שלהם טמונה בין כבלים קשיחים לגמישים לחלוטין .



3. פרמטרי ביצועים חשמליים

פָּרָמֶטֶר	כבלים חצי קשיחים	כבלים גמישים למחצה
יציבות עכבה	גיאומטריה מעולה - קבוע מבטיחה עכבה עקבית בכל התדרים .	טוב אך נחות מחצי קשיח - מוליכים חיצוניים קלועים עלולים לגרום לתנודות עכבה קלות בתדרים גבוהים במיוחד .
הֶפסֵד	אובדן הכניסה נמוך, במיוחד בלהקות מיקרוגל (עד 100+ ghz), בגלל המשטח החלק של המוליך החיצוני המוצק .	אובדן הכניסה גבוה יותר מאשר חצי קשיח, במיוחד בתדרים גבוהים, בגלל פערים זעירים וחריגות פני השטח במוליך החיצוני הקלוע .
מיגון יעילות	מצוין (בדרך כלל> 100 dB) . המוליך החיצוני המוצק חוסם ביעילות את EMI ו- RFI .	טוב (בדרך כלל 80 dB) אך נמוך יותר מאשר פערים חצי-נוח . במוליך קלוע עלולים לגרום לדליפת EMI קלה .
יכולת טיפול בחשמל	למוליכים גבוהים יותר - מוצקים יש פיזור חום יעיל, המתאים לתרחישים בעלי עוצמה גבוהה .	מוליכות תרמית ירודה נמוכה יותר של מוליכים קלועים מגבילה את קיבולת החשמל .



4. תרחישי יישומים

כבלים חצי קשיחים
מתאים לתרחישים בעלי דיוק גבוה בתדירות גבוהה הדורשים יציבות קפדנית ואובדן נמוך, כגון:

מערכות חלל והגנה (מכ"ם, תקשורת לוויין);

ציוד בדיקת מיקרוגל (מנתחי רשת וקטור, מחוללי אות);

מכשירים רפואיים (מכונות MRI, מערכות טיפול במיקרוגל);

התקנות קבועות עם אורכים קבועים (e . g ., מזיני אנטנה של תחנת בסיס) .

כבלים גמישים למחצה
מתאים לתרחישים הזקוקים לגמישות מתונה עם ביצועים טובים, כגון:

הגדרות בדיקה ניידות (E . g ., חיבורים בין מכשירים ל- DUTs);

מערכות RF מקורות (נתבי WiFi, משחקי אות סלולריים);

תרחישים הדורשים תצורה מחודשת מדי פעם (E . g ., פיתוח אב -טיפוס במעבדה);

חיבורים פנימיים במטריצות מתג RF .

תַקצִיר

כבלים קשיחים למחצה מצטיינים בתרחישים של התקנה קבועה בעלת ביצועים קבועים, ומציעים יציבות מעולה ואובדן נמוך . כבלים גמישים למחצה, לעומת זאת, מועילים יותר בתרחישים הדורשים גמישות מתונה עם ביצועים טובים, איזון בין פונקציונליות {} 5}}



הערות משלימות: הבדלי עלות ותחזוקה

כבלים חצי קשיחים:
Higher manufacturing costs due to the solid copper outer conductor and the need for specialized tools for formation. Installation and maintenance are more complex (requiring professional operators). However, their stable performance, resistance to aging, and wear result in lower long-term costs, making them suitable for scenarios with strict reliability requirements.

כבלים גמישים למחצה:
עלויות נמוכות יותר בגלל תהליכי ייצור פשוטים יותר עבור מוליכים חיצוניים קלועים ואין צורך בכלי גיבוש מיוחדים . בנוסף, יכולת הכיפוף הידנית שלהם מפחיתה את עלויות התחזוקה והתצורה מחדש, מה שהופך אותם לאידיאליים לתרחישים הדורשים התאמות תכופות או עם אילוצי תקציב {}}



הרחבה: השוואה קצרה עם כבלים גמישים לחלוטין

כדי להבין טוב יותר מיקום "חצי גמיש", השוואה קצרה עם כבלים גמישים לחלוטין מועילה:
בכבלים גמישים לחלוטין יש מוליכים חיצוניים בדרך כלל קלועים מגדילי נחושת משובחים (עם מעט פח או ללא פח), ומציעים גמישות קיצונית לכיפוף או אפילו קשר . עם זאת, הביצועים החשמליים שלהם (E . g {{2}, יציבות עיקול, יעילות המפגנת, המפגנת המפגנת, נמוך יותר, נמוך במעשייה, נמוך יותר מעצבים. עם צרכי גמישות גבוהים (e . g ., חוטי אוזניות, חיבורים פנימיים במכשירים קטנים) .
כבלים גמישים למחצה פוגעים באיזון בין גמישות לביצועים, וממלאים את הפער בין כבלים חצי קשיחים (ביצועים גבוהים אך לא מתכוונים) וגמישים לחלוטין (גמישות גבוהה אך ביצועים חלשים יותר) .
