הבדלים וקשרים בין מחזורי RF למבודדי RF

עקרון הפעולה:

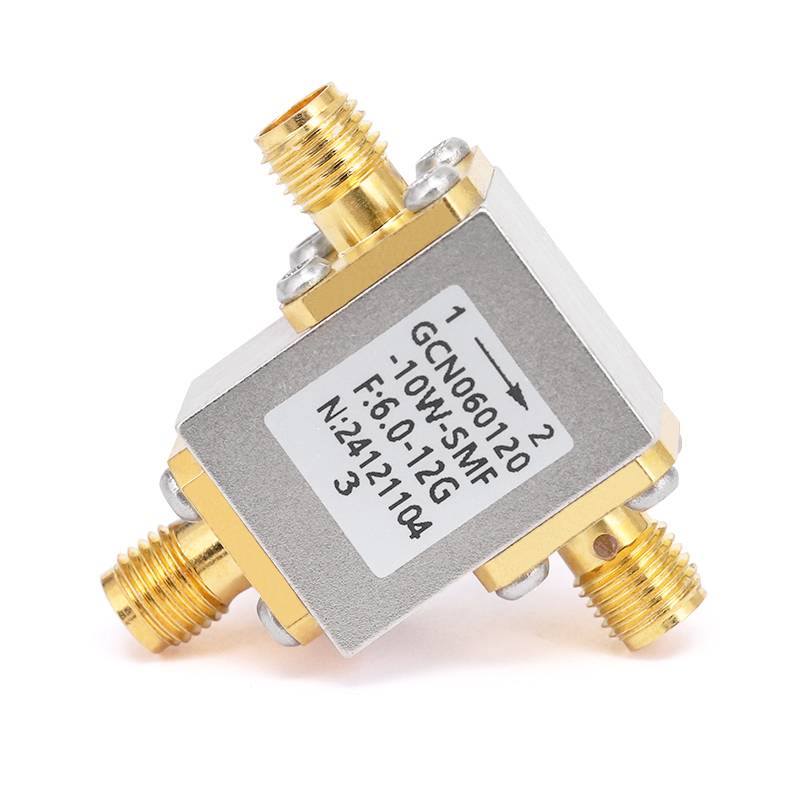

מחזור RF:

מחזור הוא מכשיר של שלוש יציאות (או יותר) שמכוון אותות RF בכיוון ספציפי בין היציאות. זה מבטיח כי האותות יזרמו מיציאה אחת למשנהו בכיוון מוגדר.

המחזור פועל על סמך ההשפעות הלא לינאריות של חומרים מגנטיים. בדרך כלל זה מורכב מחומר לא לינארי מסתובב המשולב לשדה מגנטי. במחזור של שלושה יציאות, האות מיציאה 1 עובר ליציאה 2, האות של יציאה 2 עובר ליציאה 3, והאות של יציאה 3 מנותב חזרה ליציאה 1.

מבודד RF:

מבודד הוא בדרך כלל מכשיר דו-יציאה המאפשר לאות לזרום מיציאה אחת למשנהו תוך חסימת כל אות מחזרה למקור המקורי.

בדומה למחזור, מבודד משתמש בחומרים מגנטיים להפעלתו, אך יש לו רק שתי יציאות. המבודד מונע זרימת אות הפוכה, ומבודד את המקור מכל אותות המשתקפים העלולים לגרום נזק או הפרעה.



עקרון הפעלה מפתח: חומרים מגנטיים

שני המכשירים ממנפיםחומרים פרומגנטיים(למשל, פריט) תחת שדה מגנטי סטטי. השדה המגנטי גורםהתפשטות לא-רוקפרוקאליתשל אותות RF, המשמעות של התנהגות האות שונה כשנוסעים קדימה לעומת אחורה. אי-סכום זה מאפשר:

מחזורים לנתב אותות ברצף בין יציאות.

מבודדים לדיכוי אותות הפוך (הנחתה גבוהה בכיוון ההפוך, אובדן נמוך בכיוון קדימה).



יישומים מעשיים: מקרי שימוש בעולם האמיתי

מחזור:

במערכות מכ"ם הם מפרידים בין אותות מועברים וקיבלו (משדר → אנטנה → מקלט ללא הפרעה).

ברשתות תקשורת הם מאפשרים זרימת אות דו כיוונית מעל ערוץ יחיד (למשל, פיצול אותות uplink\/downlink).

מבודדים:

הגן על מגברי RF על ידי חסימת הכוח המשקף מפני עומסים לא תואמים (למשל, אנטנות עם עכבה משתנה).

לייצב מתנדים על ידי מניעת משיכת תדרים הנגרמת כתוצאה מהשתקפות עומסים.



.
