הכל על מחברי SMA



מחבר ה- SMA הוא מחבר קואקסיאלי RF נרחב, הנודע בביצועים הגבוהים שלו ובגמישותו . הוא פותח על ידי בנדיקס סקינטילה בשנות החמישים, והשם "SMA" עומד על גרסה תת-תורנית, ובכך משחקים במעבדים שונים במעבדים שונים, בביצועים שונים של עיסוקים, ובכך מעידות במעבדים שונים, במעבדים שונים, במעבדים שונים, במעבדים שונים, במעבדים שונים, במעבדים שונים. אותות .



1. התכונות העיקריות של מחברי SMA

גודל: למחברי SMA יש מבנה קומפקטי עם קוטר מוליך חיצוני של 0 . 141 אינץ ', מה שהופך אותם למתאימים ליישומים עם שטח מוגבל.

טווח תדרים: בדרך כלל הם פועלים עד 18 ג'יגה הרץ, אם כי כמה גרסאות בעלות ביצועים גבוהים יכולות להגיע ל 26 . 5 ג'יגה הרץ או אפילו גבוה יותר.

עכבה: רוב מחברי SMA הם 50 אוהם, שהיא התצורה הסטנדרטית עבור מערכות RF ומיקרוגל .

מנגנון צימוד: מאמץ עיצוב צימוד הברגה עם 1/4 אינץ ', 36 חוטים לאינץ' UNC, ומבטיח חיבור יציב ויציב עם התנגדות רטט חזקה {}}

חומרי SMA ותהליכי טיפול פני השטח

הקליפה עשויה בדרך כלל מפליז ופלדת אל חלד, וניתן לצופה אותה (כמו ניקל, זהב) כדי לשפר את התנגדות הקורוזיה והמוליכות .

המוליך המרכזי עשוי להיות נחושת נחושת, פליז או בריליום, עם משטח מצופה זהב כדי להשיג העברת אות אופטימלית .

יחס גל עומד על מתח (VSWR): מחברי SMA באיכות גבוהה כוללים VSWR נמוך (בדרך כלל מתחת ל 1 . 2: 1 מתחת לגיל 12 ג'יגה הרץ), כלומר העברת אות יעילה עם השתקפות מינימלית.



2. סוגי מחברי SMA

מחברי SMA מגיעים בתצורות שונות שיתאימו ליישומים שונים:

על פי סוגי הנמל, ניתן לחלק אותם ל: SMA של יציאה סטנדרטית, SMA בחיבור מהיר, ולהפוך קוטביות SMA .

על פי סגנונות מבניים, ניתן לחלק אותם לסוגי זווית ישרים וימנית . מחברים ישרים משמשים לחיבורי סדרה, ואילו סוגי הזווית הימנית מתאימים לחללים הדוקים . 90- עיצוב כיפוף מידה יכולים לחסוך שטח או להפחית את מתחי הכבלים {} 5}}

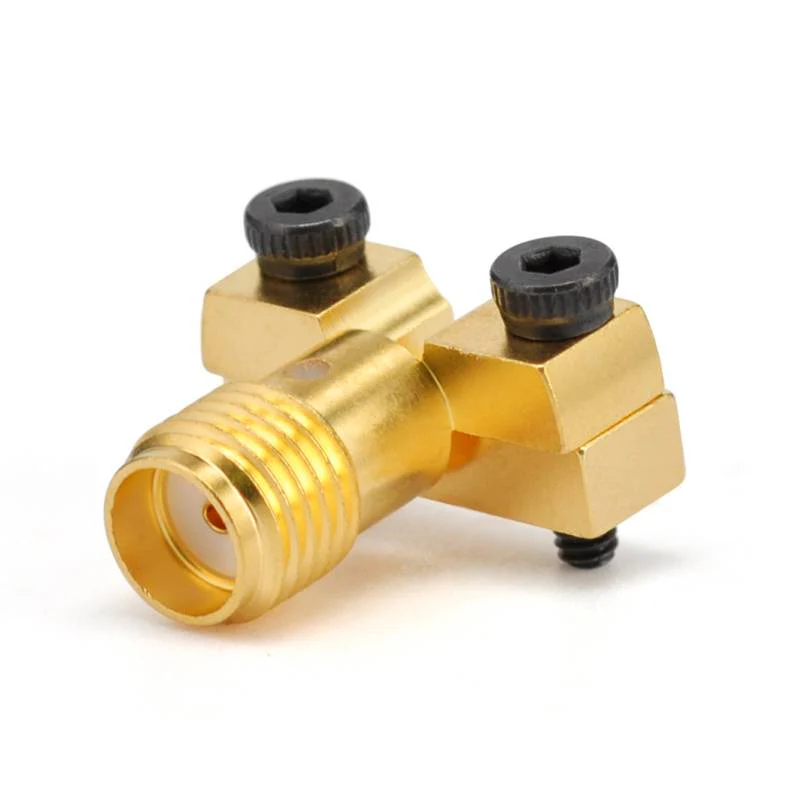

על פי שיטות ההתקנה, ניתן לחלק אותם לסוגי הרכבה רגילים והרכיב לוח . מחברים הרכבה על לוח מיועדים להתקנה על לוחות או מארזים, עם סוגים שונים כמו 2- אוגני חור, 4- אוגנים חור, ואגפים עגולים {{}}}



3. שימושים נפוצים ב- SMA

בתחום התקשורת, מחברי SMA נמצאים בשימוש נרחב בתחנות בסיס טלפונים ניידים, מערכות לוויין וציוד תקשורת אלחוטית .

בציוד מבחן הם משמשים במכשירי בדיקה כמו אוסצילוסקופים, מנתחי רשת ומחוללי אות .

במערכות אנטנה, מחברי SMA משמשים לרוב לחיבור אנטנות במערכות אלחוטיות .

במעגלי RF הם נמצאים במכשירי RF רבים כמו מגברים, פילטרים ומערבלים .

הערות



4. יכולת טיפול בחשמל:

אף על פי שמחברי SMA מתאימים למערכות RF בעלות כוח נמוך ובינוני, יתכן שהם אינם מתאימים ליישומים בעלי עוצמה גבוהה . לתרחישים בעלי כוח גבוה יותר, מחברים אחרים כמו סוג N או 7/16- עשויים להיות מתאימים יותר.

עמידות מכנית: בהשוואה לכמה מחברים גדולים יותר, מחברי SMA הם שבירים יחסית, במיוחד מבחינת יישור סיכות ועמידה במתח מכני . לכן יש לנקוט טיפול נוסף במהלך הטיפול וההתקנה {}}



תאימות: בבחירת מחברי SMA, וודאו כי המחברים הזכריים והנקביים תואמים מבחינת גודל החוט והעכבה כדי להבטיח חיבור טוב . הם יכולים להיות קשורים זה לזה גם עם יציאות 2. 92 מ"מ ו -3.5 מ"מ.
