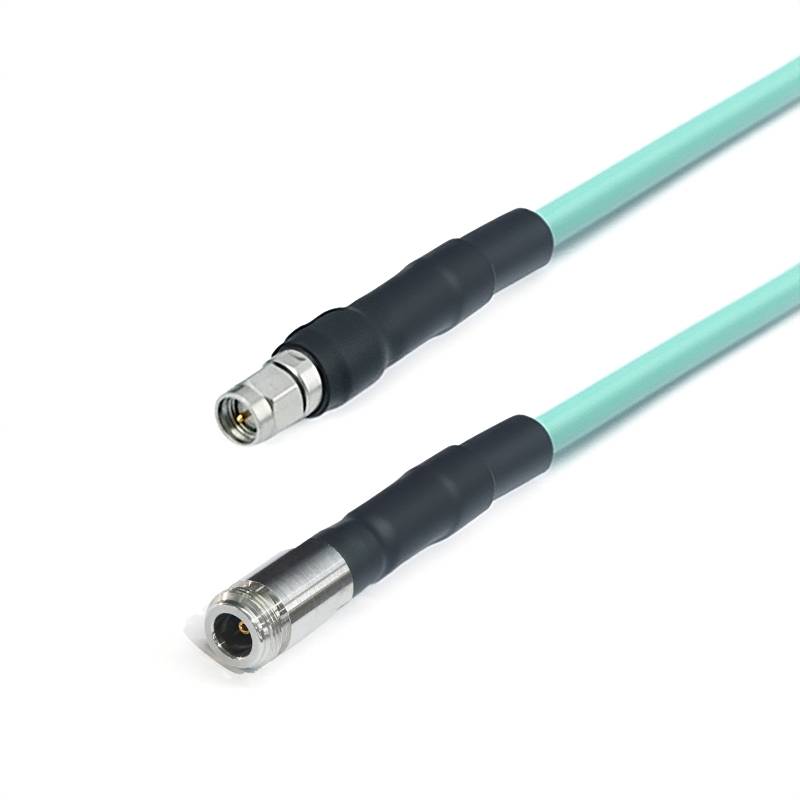

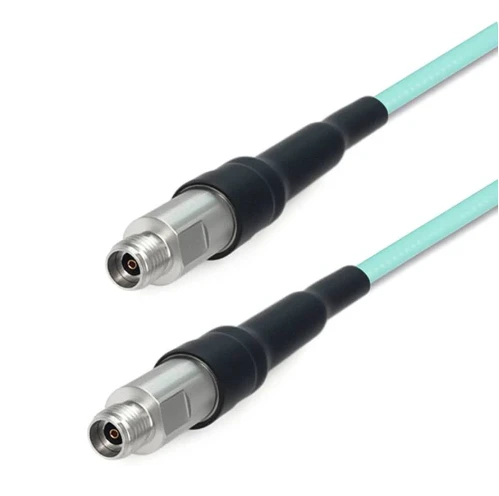

סדרה יציבה שלב אובדן נמוך

תְצוּרָה

סוג 1 סוג 1

1.85 מ"מ/2.4 מ"מ/2.92 מ"מ/SMA/G3PO/GPPO/N/TNC

מחבר 1 עכבה

50 אוהם

מחבר 1 קוטביות

תֶקֶן

סוג 2 סוג 2

1.85 מ"מ/2.4 מ"מ/2.92 מ"מ/SMA/G3PO/GPPO/N/TNC

מחבר 2 עכבה

50 אוהם

מחבר 2 קוטביות

תֶקֶן

שיטת הר מחבר

אַף לֹא אֶחָד

סגנון גוף מחבר

זווית ישרה וימנית

מידע על חומרים

איש קשר מרכזי

מצופה זהב פליז, מצופה זהב נחושת בריליום

קשר חיצוני

מצופה זהב פליז, מצופה זהב נחושת בריליום, נירוסטה פסיבית

גוּף

מצופה זהב פליז, זהב נחושת בריליום, נירוסטה פסיבית

דיאלקטרי

PEI/PTFE

נתונים סביבתיים

טווח טמפרטורות

-40 תואר ל +165 תואר

2011/65/EU (ROHS)

תואם

קוטר חומר מבנה (מ"מ)

1

מנצח פנימי

פלדה לבוש נחושת מצופה כסף

0.91±0.05

2

מְבַדֵד

PTFE מוצק

2.69±0.05

3

מיגון פנימי

להקת נחושת מצופה כסף

2.86±0.05

4

מיגון חיצוני

קלע חוט נחושת מצופה כסף

3.28±0.05

5

ז'ָקֵט

פפ

3.73±0.13

תדר (GHz)

1

10

18

26.5

40

הנחתה (db/m)

0.39

1.31

1.81

2.23

2.85

כוח (w)

380

120

90

75

65

תֶדֶר

(GHz)

עַכָּבָּה

(Ω)

קצב שידור

קיבול

מיגון

טמפרטורת הפעלה

לָנוּעַ

רדיוס כיפוף מינימלי

מֵכָנִי

יציבות שלב

40

50

77%

86 pf/m

>100dB

-65 תואר ~ +165 תואר

6.35 מ"מ

10GHz/3 תואר 18GHz/5 תואר

מודלים נפוצים ומדדים טכניים

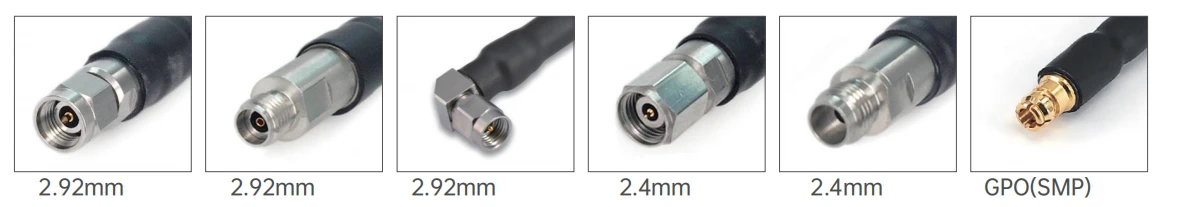

תְמוּנָה

Sku

מחבר 1

מחבר 2

Freqency

אובדן החזרה/VSWR

FRU 1-292 F292F-XXX

נקבה 2.92 מ"מ

נקבה 2.92 מ"מ

Dc -40 ghz

1.44

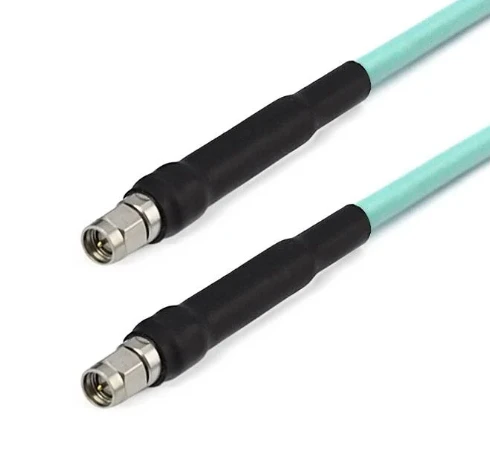

FRU 1-292 M292M-XXX

2.92 מ"מ זכר

2.92 מ"מ זכר

Dc -40 ghz

1.44

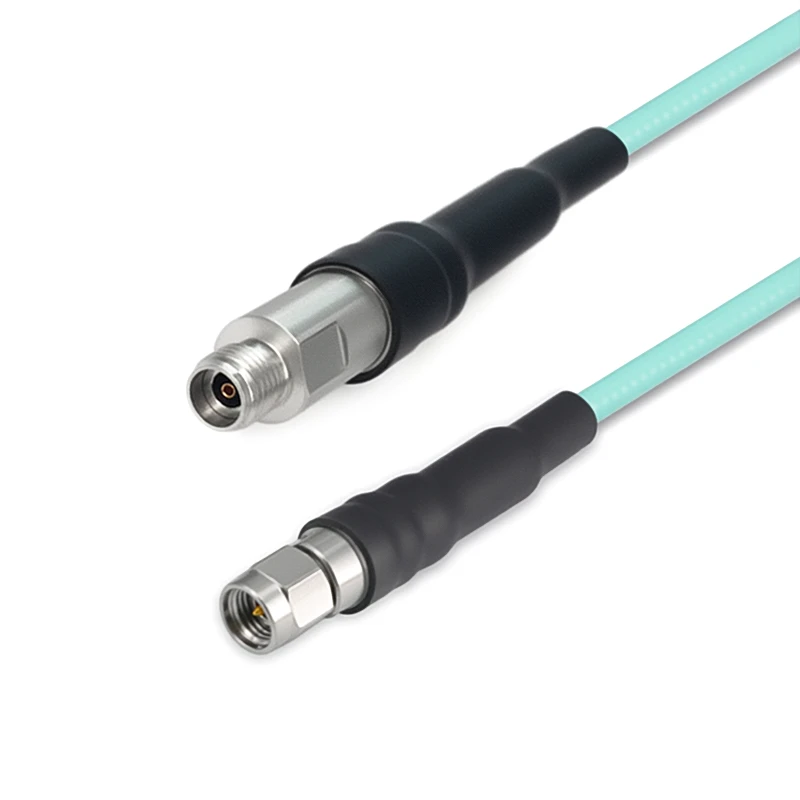

FRU 1-292 M292F-XXX

2.92 מ"מ זכר

נקבה 2.92 מ"מ

Dc -40 ghz

1.44

קוטר חומר מבנה (מ"מ)

1

מנצח פנימי

פלדה לבוש נחושת מצופה כסף

0.51±0.05

2

מְבַדֵד

PTFE מוצק

1.38±0.05

3

מיגון פנימי

להקת נחושת מצופה כסף

1.58±0.05

4

מיגון חיצוני

קלע חוט נחושת מצופה כסף

1.90±0.05

5

ז'ָקֵט

פפ

2.20±0.13

תדר (GHz)

1

3

6

10

12

16

18

26.5

40

67

הנחתה (db/m)

63.7

111.9

160.4

209.87

231.1

269.5

287.1

354

444

593.2

כוח (w)

55

32

22

17

15

13

12

10

8

6

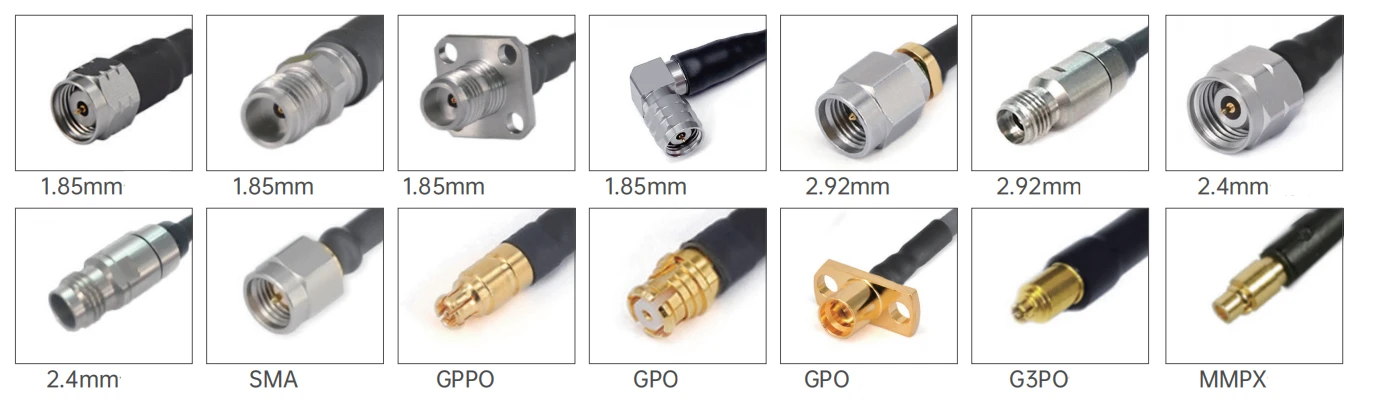

תְמוּנָה

Sku

מחבר 1

מחבר 2

Freqency

אובדן החזרה/VSWR

FRU 2- SMMSMM-XXX

זכר SMA

זכר SMA

Dc -26.5 ghz

1.30

FRU 2- SMMGPF-XXX

זכר SMA

נקבה של GPO (SMP)

Dc -26.5 ghz

1.35

FRU 2- SMMGPWF-XXX

זכר SMA

נקבה של GPO (SMP) עם זווית ימנית

Dc -26.5 ghz

12dB

FRU 2- SMMGPPF-XXX

זכר SMA

נקבה של GPPO (מיני SMP)

Dc -26.5 ghz

13dB

FRU 2- SMMGPPWF-XXX

זכר SMA

נקבה של GPPO (Mini-SMP) עם זווית ימנית

Dc -26.5 ghz

12dB

FRU 2- SMFFGPF-XXX

נקבה SMA עם אוגן 4 חור

נקבה של GPO (SMP)

Dc -18 ghz

1.30

FRU 2- SMFFGPPF-XXX

נקבה SMA עם אוגן 4 חור

נקבה של GPPO (מיני SMP)

Dc -18 ghz

16dB

FRU 2-292 M292M-XXX

2.92 מ"מ זכר

2.92 מ"מ זכר

Dc -40 ghz

1.35

FRU 2-292 MGPF-XXX

2.92 מ"מ זכר

נקבה של GPO (SMP)

Dc -40 ghz

14dB

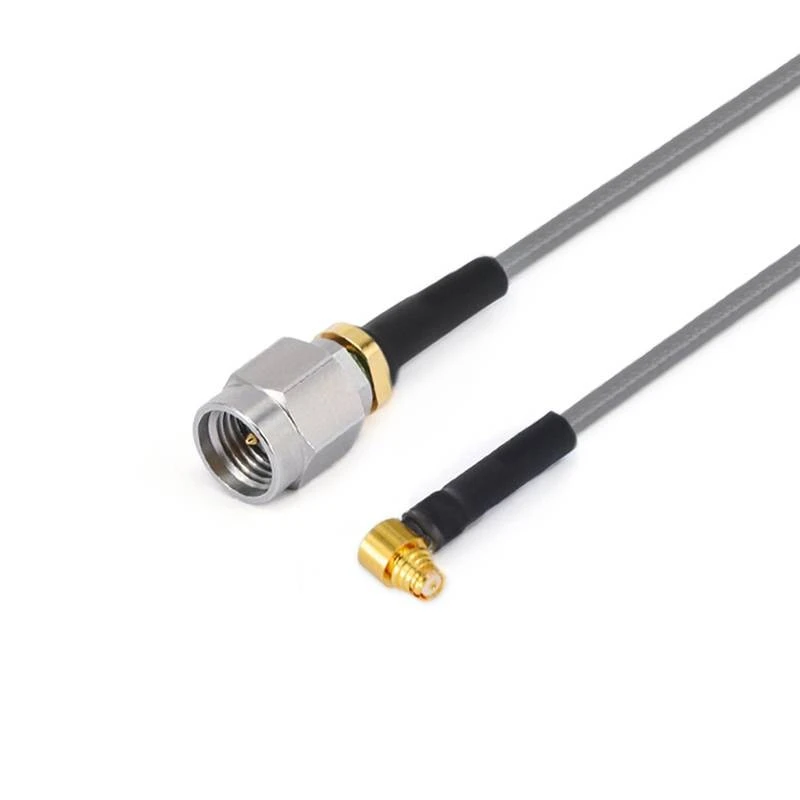

FRU 2-292 MGPWF-XXX

2.92 מ"מ זכר

נקבה של GPO (SMP) עם זווית ימנית

Dc -40 ghz

12dB

FRU 2-292 MMMPXM-XXX

2.92 מ"מ זכר

MMPX זכר

Dc -40 ghz

14dB

FRU 2-292 MMMPXF-XXX

2.92 מ"מ זכר

נקבה MMPX

Dc -40 ghz

14dB

FRU 2-292 MG3PF-XXX

2.92 מ"מ זכר

נקבה G3PO (SMPS)

Dc -40 ghz

14dB

FRU 2-292 MGPPWF-XXX

2.92 מ"מ זכר

נקבה של GPPO (Mini-SMP) עם זווית ימנית

Dc -40 ghz

12dB

FRU 2-292 M24M-XXX

2.92 מ"מ זכר

2.4 מ"מ זכר

Dc -40 ghz

1.35

FRU 2-292 MGPPF-XXX

2.92 מ"מ זכר

נקבה של GPPO (מיני SMP)

Dc -40 ghz

14dB

FRU 2-292 FG3PF-XXX

נקבה 2.92 מ"מ

נקבה G3PO (SMPS)

Dc -40 ghz

14dB

FRU 2-292 FFG3PF-XXX

נקבה 2.92 מ"מ עם אוגן 4 חור

נקבה G3PO (SMPS)

Dc -40 ghz

14dB

FRU 2-292 FMMPXM-XXX

נקבה 2.92 מ"מ

MMPX זכר

Dc -40 ghz

14dB

FRU 2-292 FFMMPXM-XXX

נקבה 2.92 מ"מ עם אוגן 4 חור

MMPX זכר

Dc -40 ghz

14dB

FRU 2-292 FFGPF-XXX

נקבה 2.92 מ"מ עם אוגן 4 חור

נקבה של GPO (SMP)

Dc -40 ghz

14dB

FRU 2-24 M24M-XXX

2.4 מ"מ זכר

2.4 מ"מ זכר

Dc -50 ghz

1.44

FRU 2-24 MGPF-XXX

2.4 מ"מ זכר

נקבה של GPO (SMP)

Dc -40 ghz

14dB

FRU 2-24 MGPWF-XXX

2.4 מ"מ זכר

נקבה של GPO (SMP) עם זווית ימנית

Dc -40 ghz

12dB

FRU 2-24 MMMPXM-XXX

2.4 מ"מ זכר

MMPX זכר

Dc -50 ghz

10dB

FRU 2-24 MMMPXM-XXX

2.4 מ"מ זכר

MMPX זכר

Dc -50 ghz

10dB

FRU 2-24 MGPPF-XXX

2.4 מ"מ זכר

נקבה של GPPO (מיני SMP)

Dc -50 ghz

10dB

FRU 2-24 MGPPWF-XXX

2.4 מ"מ זכר

נקבה של GPPO (Mini-SMP) עם זווית ימנית

Dc -50 ghz

10dB

FRU 2-24 FFGPF-XXX

נקבה 2.4 מ"מ עם אוגן 4 חור

נקבה של GPO (SMP)

Dc -50 ghz

10dB

FRU 2-24 FFGPPF-XXX

נקבה 2.4 מ"מ עם אוגן 4 חור

נקבה של GPPO (מיני SMP)

Dc -50 ghz

10dB

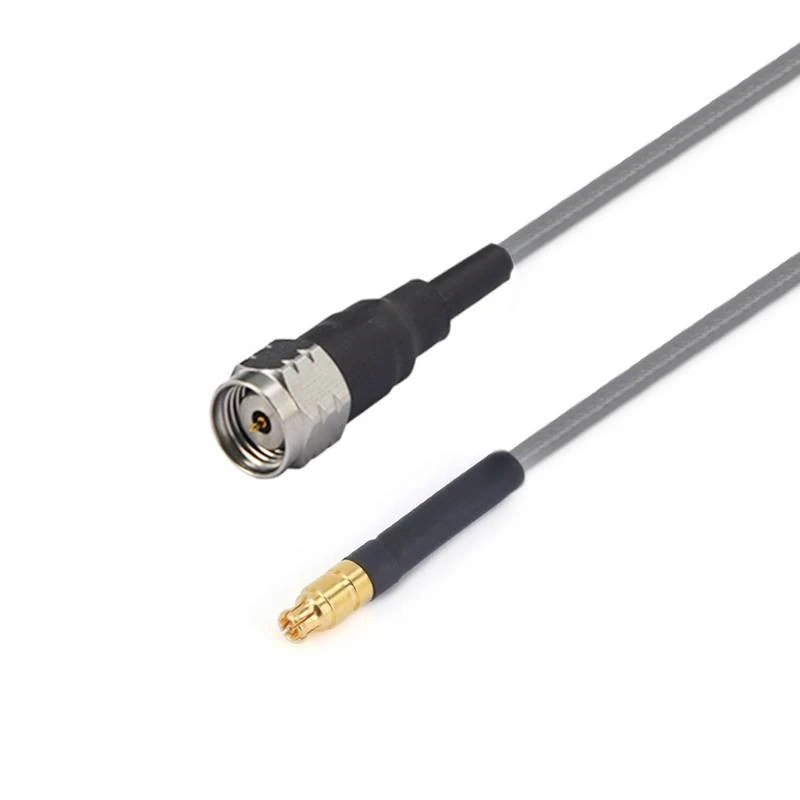

FRU 2-185 MGPPF-XXX

1.85 מ"מ זכר

נקבה של GPPO (מיני SMP)

Dc -67 ghz

10dB

FRU 2-185 WMGPPF-XXX

זכר 1.85 מ"מ עם זווית ימנית

נקבה של GPPO (מיני SMP)

Dc -67 ghz

10dB

FRU 2-185 MG3PF-XXX

1.85 מ"מ זכר

נקבה G3PO (SMPS)

Dc -67 ghz

10dB

FRU 2-185 MMMPXM-XXX

1.85 מ"מ זכר

MMPX זכר

Dc -67 ghz

10dB

FRU 2-185 MMMPXF-XXX

1.85 מ"מ זכר

נקבה MMPX

Dc -67 ghz

10dB

FRU 2-185 FGPPF-XXX

נקבה 1.85 מ"מ

נקבה של GPPO (מיני SMP)

Dc -67 ghz

10dB

FRU 2-185 FFGPPF-XXX

נקבה 1.85 מ"מ עם אוגן 4 חור

נקבה של GPPO (מיני SMP)

Dc -67 ghz

10dB

FRU 2-185 FG3PF-XXX

נקבה 1.85 מ"מ

נקבה G3PO (SMPS)

Dc -67 ghz

10dB

FRU 2-185 FFG3PF-XXX

נקבה 1.85 מ"מ עם אוגן 4 חור

נקבה של GPPO (מיני SMP)

Dc -67 ghz

10dB

FRU 2-185 FMMPXM-XXX

נקבה 1.85 מ"מ

MMPX זכר

Dc -67 ghz

10dB

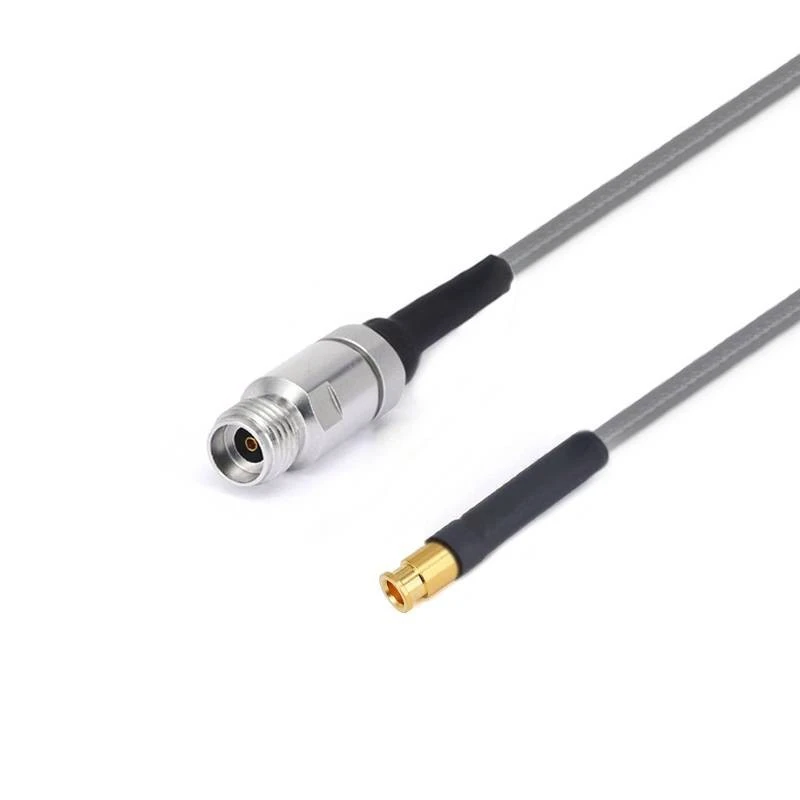

FRU 2-185 FMMPXF-XXX

נקבה 1.85 מ"מ

נקבה MMPX

Dc -67 ghz

10dB

קוטר חומר מבנה (מ"מ)

1

מנצח פנימי

פלדה לבוש נחושת מצופה כסף

0.91±0.05

2

מְבַדֵד

PTFE מוצק

2.69±0.05

3

מיגון פנימי

להקת נחושת מצופה כסף

2.86±0.05

4

מיגון חיצוני

קלע חוט נחושת מצופה כסף

3.28±0.05

5

ז'ָקֵט

פפ

3.73±0.13

תדר (GHz)

1

10

18

26.5

40

הנחתה (db/m)

0.39

1.31

1.81

2.23

2.85

כוח (w)

380

120

90

75

65

תכונות חשמליות ומכניות

תדר (GHz)

עכבה (Ω)

קצב שידור

קיבול

מיגון

טמפרטורת הפעלה

לָנוּעַ

רדיוס כיפוף מינימלי

מֵכָנִי

יציבות שלב

40

50

85%

86 pf/m

>90dB

-65 תואר ~ +165 תואר

11 מ"מ

10GHz/3 תואר 18GHz/5 תואר

מודלים נפוצים ומדדים טכניים

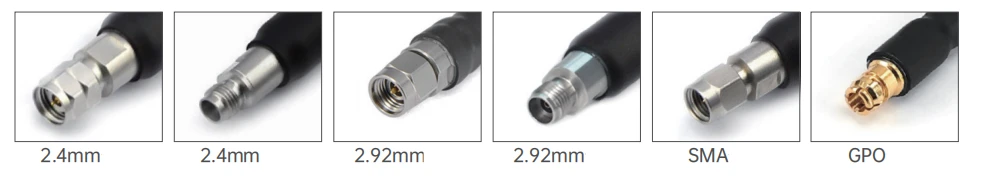

תְמוּנָה

Sku

מחבר 1

מחבר 2

Freqency

אובדן החזרה/VSWR

FRU 3-292 M292M-XXX

2.92 מ"מ זכר

2.92 מ"מ זכר

Dc -40 ghz

1.44

FRU 3-292 M24M-XXX

2.92 מ"מ זכר

2.4 מ"מ זכר

Dc -40 ghz

1.35

FRU 3-24 M24M-XXX

2.4 מ"מ זכר

2.4 מ"מ זכר

Dc -40 ghz

1.35

קוטר חומר מבנה (מ"מ)

1

מנצח פנימי

פלדה לבוש נחושת מצופה כסף

1.45±0.05

2

מְבַדֵד

PTFE מוצק

3.99±0.05

3

מיגון פנימי

להקת נחושת מצופה כסף

4.19±0.05

4

מיגון חיצוני

קלע חוט נחושת מצופה כסף

4.42±0.05

5

ז'ָקֵט

פפ

5.21±0.13

תדר (GHz)

1

5

10

18

26.5

הנחתה (db/m)

0.26

0.52

0.76

1.05

1.28

כוח (w)

800

350

---

100

---

תכונות חשמליות ומכניות

תדר (GHz)

עכבה (Ω)

קצב שידור

קיבול

מיגון

טמפרטורת הפעלה

לָנוּעַ

רדיוס כיפוף מינימלי

מֵכָנִי

יציבות שלב

26.5

50

80.4%

86 pf/m

>100dB

-65 תואר ~ +165 תואר

6.35 מ"מ

10GHz/3 תואר 18GHz/5 תואר

מודלים נפוצים ומדדים טכניים

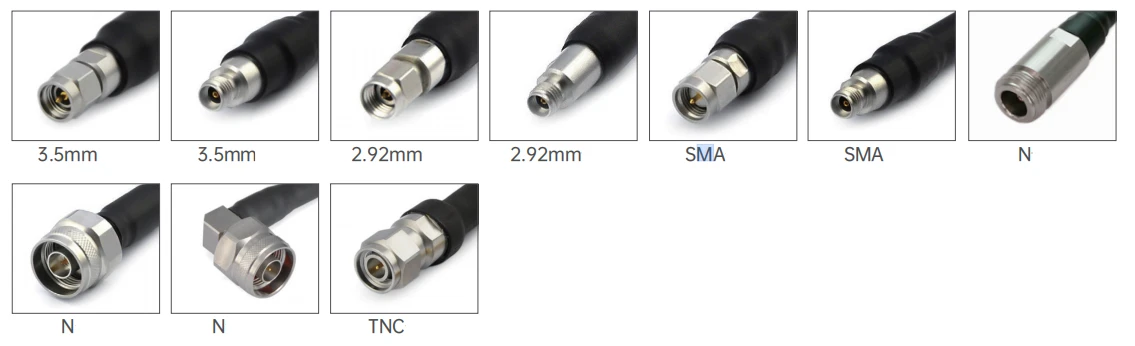

תְמוּנָה

Sku

מחבר 1

מחבר 2

Freqency

אובדן החזרה/VSWR

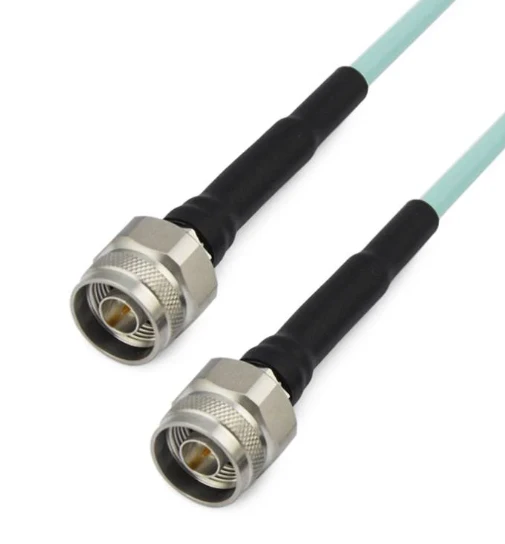

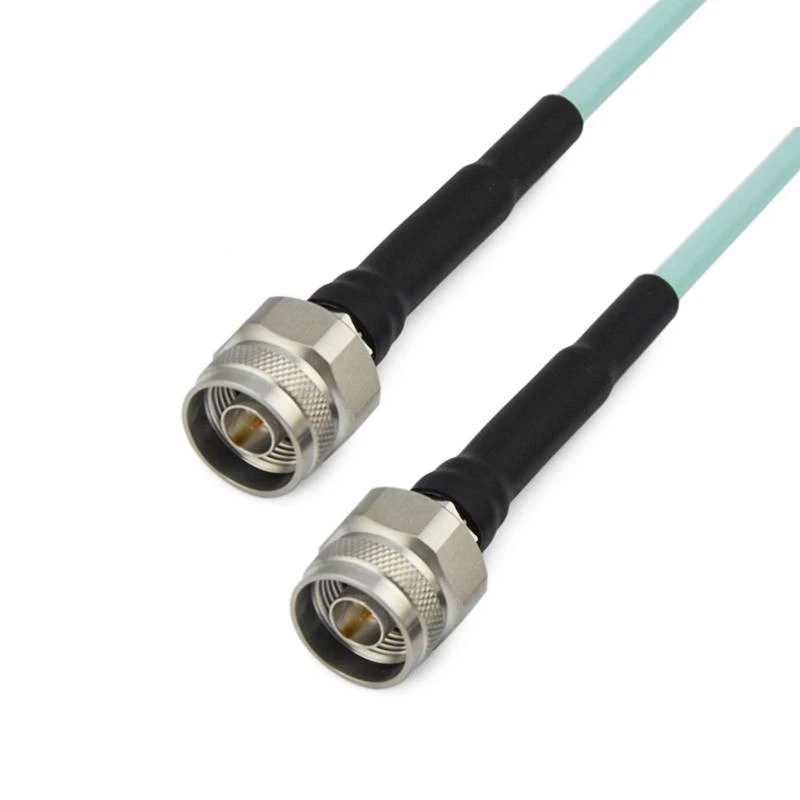

Fra 3- nmnm-xxx

N זכר

N זכר

Dc -18 ghz

1.25

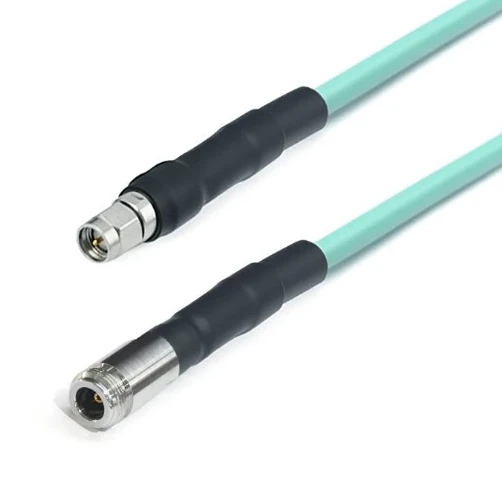

FRA 3- NFSMM-XXX

N נקבה

זכר SMA

Dc -18 ghz

1.25

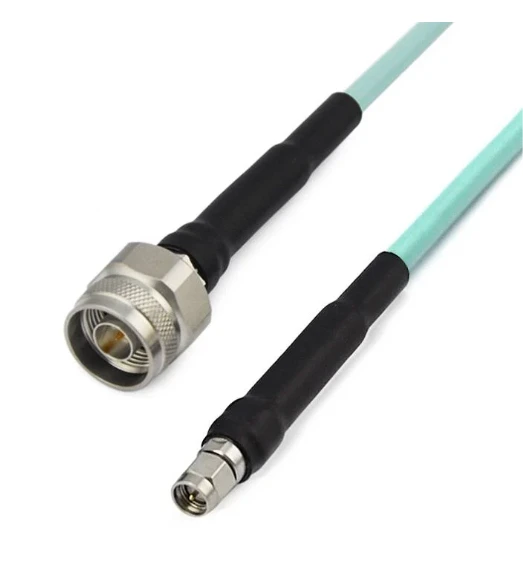

FRA 3- NMSMM-XXX

N זכר

זכר SMA

Dc -18 ghz

1.25

FRA 3- SMMSMM-XXX

זכר SMA

זכר SMA

Dc -18 ghz

1.25

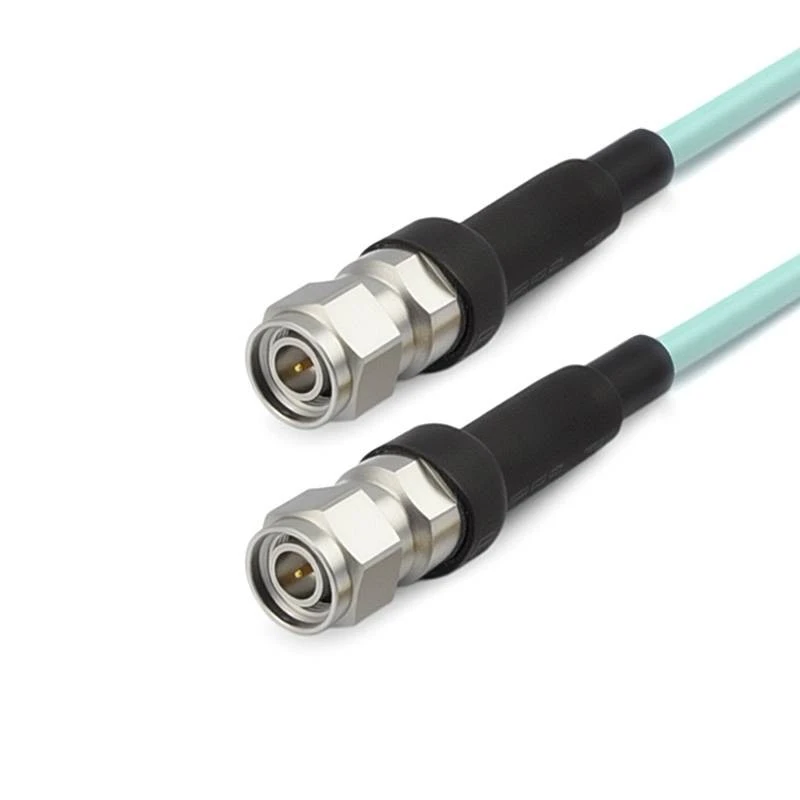

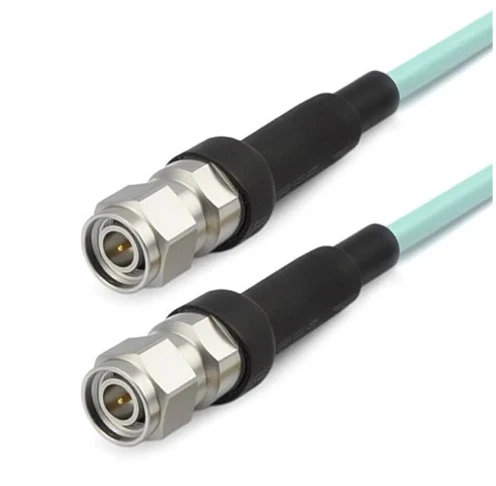

Fra 3- tncmtncm-xxx

זכר TNC

זכר TNC

Dc -18 ghz

1.30
