מה ההבדל בין אנטנות יאגי לאנטנות תקופת יומן?

אנטנות יאגי (אנטנות יאגי-אודה) ואנטנות תקופתיות לוג הן שניהם אנטנות כיווניות, קצה-אש, אך הן נבדלות באופן משמעותי בעיצוב, בביצועים וביישומים בשל עקרונות התפעול המובחנים שלהם . להלן השוואה מפורטת בין מידות המפתח:



1. תכנון מבני

אנטנות יאגי

מורכב מאלמנט מונע(הרדיאטור הפעיל המחובר לקו ההזנה), אחדמַחֲזִירוֹר(ארוך יותר מהאלמנט המונע), ומרוביםבמאים(קצר יותר מהאלמנט המונע) .

אלמנטים מסודרים בקו ישר, כאשר המשקף מאחורי האלמנט המונע והבמאים מקדימה .

בדרך כלל יש מספר קטן של אלמנטים (e . g ., 1 רפלקטור + 1 אלמנט מונע + 3 - 10 דירקטורים), מה שהופך את המבנה לקומפקטי.

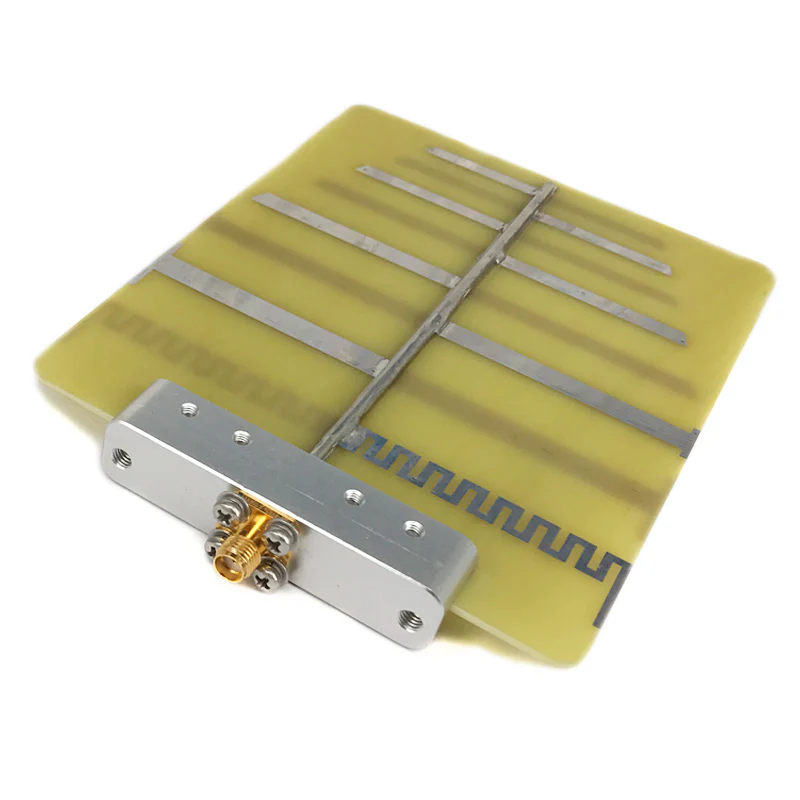

אנטנות לוג-תקופתיות

מורכב מסדרה שלאלמנטים דמויי דיפול(振子) עם אורך הגדל בהדרגה, מסודר לאורך בום מרכזי או קו הזנה .

אורכי אלמנט ומרווח עוקבים אחר אקשר לוג-תקופתי: היחס בין אורכי האלמנט והמרחקים רצופים הוא קבוע (e . g ., τ=ln ln +1=dn dn+1, כאשר τ<1).

דורש יותר אלמנטים (לעיתים קרובות 10 - 30+) כדי להשיג רוחב פס רחב, וכתוצאה מכך מבנה ארוך ומורכב יותר .



2. עקרון ההפעלה

אנטנות יאגי

עיצוב מהדהד: כל אלמנט (רפלקטור, אלמנט מונע, דירקטורים) מכוון לתדר ספציפי (מהדהד באורך הגל היעד) . המשקף והדירקטורים מקיימים אינטראקציה עם האלמנט המונע כדי למקד קרינה בכיוון אחד (לכיוון הדירקטורים) {}}}

הקרינה משופרת על ידי הפרעה בונה בכיוון קדימה (לעבר דירקטורים) והפרעות הרסניות בכיוון ההפוך (חסום על ידי המשקף) .

אנטנות לוג-תקופתיות

עיצוב לא מדהים: אף אלמנט אחד אינו מכוון לתדר ספציפי . במקום זאת, בכל תדר נתון, רק תת קבוצה של אלמנטים (אלה שאורכם הוא ~ λ/2 לתדר זה) תורמים באופן פעיל לקרינה .

היחס בין תקופת הלוג τ מבטיח כי ביצועי האנטנה יחזרו מדי פעם בסולם תדרים לוגריתמי, המאפשרים פעולה עקבית על פני פס רחב {}}}



3. רוחב הפס

זהההבדל הקריטי ביותר:

אנטנות יאגי: רוחב פס צר (בדרך כלל 10-20% מתדר המרכז) . הביצועים משפילים במהירות מחוץ לטווח זה מכיוון שהאלמנטים המהדהדים מותאמים רק לאורך גל ספציפי .

אנטנות לוג-תקופתיות: רוחב פס רחב במיוחד (לעיתים קרובות מכסה אוקטבות מרובות, E . g ., 1:10 או יחסי תדר רחבים יותר) . הם שומרים על ביצועים יציבים על פני הלהקה כולו עקב סידור האלמנט לוגי, המתאים לאורכי גלגל שונים.}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} שונה,



4. רווח

אנטנות יאגי: רווח גבוה ברוחב הפס הצר שלהם (בדרך כלל 5–15 dbi) . רווח עולה עם מספר הדירקטורים (יותר דירקטורים=רווח גבוה יותר, אך רוחב הפס הצר יותר) .

אנטנות לוג-תקופתיות: רווח בינוני אך יציב על פני הלהקה הרחבה שלהם (בדרך כלל 3–10 dbi) . רווח משתנה מעט עם התדר, מה שהופך אותם לאמינים ליישומי רב-פס .



5. כיוון

שניהםאנטנות כיווניות (סיום אש), מקרין את מרבית האנרגיה בכיוון ראשוני אחד:

אנטנות יאגי: ישות חדה מאוד עם אונה ראשית צרה (רוחב קרן נמוך) ואונות צד נמוכות, מה שהופך אותם לממוקדים מאוד .

אנטנות לוג-תקופתיות: ישות בינונית עם אונה ראשית מעט רחבה יותר מאשר יאגיס, אך רוחב הקורה הזה נשאר יציב על פני טווח התדרים הרחב שלהם .



6. יישומים

ההבחנה העיקרית ברוחב הפס מניעה את מקרי השימוש שלהם:

אנטנות יאגי: אידיאלי עבוריישומי פס צר, תדרים קבועיםכאשר עדיפות לרווח גבוה וכיוון חריף, כגון:

קבלת שידור טלוויזיה/רדיו (E . g ., uhf/vhf אנטנות טלוויזיה) .

תקשורת נקודה לנקודה (e . g ., קישורי מיקרוגל לאינטרנט כפרי) .

רדיו חובב (להקות HF/VHF) ומערכות מכ"ם .

אנטנות לוג-תקופתיות: מועדף עליישומי פס רחבדורש כיסוי על פני מספר תדרים, כגון:

מערכות תקשורת (צבאיות, שירותי חירום) הצורך לפעול על פי תדרים משתנים .

בדיקת EMC (תאימות אלקטרומגנטית) (לאיתור הפרעות בין להקות רחבות) .

גל קצר למקלטים/משדרים מיקרוגל (E . g ., מנתחי ספקטרום, אסטרונומיה רדיו) .



טבלת סיכום

מְאַפיֵן	אנטנת יאגי	אנטנה לוג-תקופתית
מִבְנֶה	אלמנט מונע + 1 רפלקטור + מעט דירקטורים	סדרת דיפולות בקנה מידה (יחס לוג-תקופת)
רוחב פס	צר (10-20% מתדירות המרכז)	רחב (אוקטבות מרובות, e . g ., 1:10)
לְהַשִׂיג	גבוה (5–15 DBI) אך תלוי בתדר	בינוני (3–10 DBI) ויציב על פני הלהקה
כִּוּוּנִיוּת	חד (אונה ראשית צרה, אונות צד נמוכות)	בינוני (אונה ראשית רחבה יותר, יציבה מעל להקה)
עיקרון הפעלה	מהדהד (מכוון לאורך גל ספציפי)	לא בדהד (מסתגל לאורכי גל משתנים)
יישומים אופייניים	טלוויזיה בתדר קבוע, קישורי נקודה לנקודה	תקשורת פס רחבה, בדיקת EMC



בקיצור, יאגיס מצטיין בתרחישים צרים, בעלי רווח גבוה, ואילו אנטנות תקופתיות לוגיות הן הכרחיות לגמישות רוחב רוחב .
