ההבדלים בין שימוש בדיודה PIN כדי לשלוט במתח לבין ממשק D-Sub 9- PIN כדי לשלוט במתג מכני RF

ההבדלים בין שימוש בדיודה PIN לבקרת מתח לבין שימוש בממשק PIN של D-Sub {}}} לבקרת מתג מכני RF באים לידי ביטוי בהיבטים מרובים, כולל עקרונות עבודה, מדדי ביצועים ויישומים מעשיים . כאן הם ניתוח מפורט:



1. עקרונות עבודה

בקרת דיודה סיכה:
דיודה סיכה היא מכשיר מוליך למחצה עם מבנה סיכה . הוא מווסת את העברת אותות RF על ידי שינוי המוליכות של השכבה המהותית (i) דרך מתח הטיה של DC .

הטיה קדימה: מפחית את ההתנגדות של שכבת I, ומאפשר לאותות RF לעבור עם אובדן מינימלי .

הטיה הפוכה: מרחיב את אזור ההתדלדלות, חוסם אותות RF .
מתג אלקטרוני זה הוא מכשיר במצב מוצק, ומשיג מהירויות מיתוג מננו-שניות למיקרו-שניות בהתאם לרמות המתח .

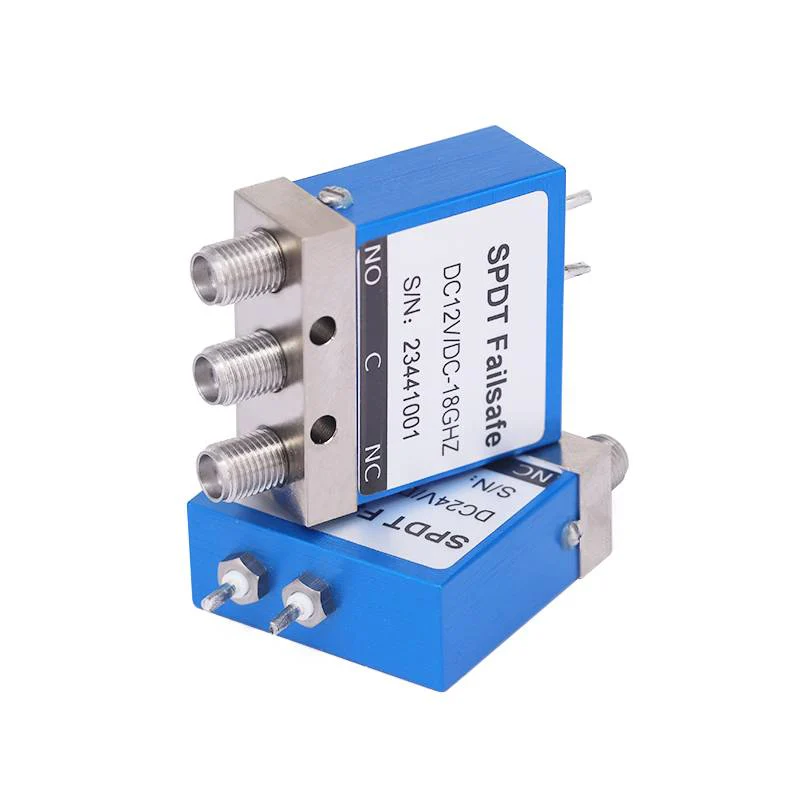

D-sub 9- סיכה + מתג מכני:
The D-Sub 9-pin interface (such as the DE-9 connector) typically transmits digital control signals (e.g., TTL logic) to drive the RF mechanical switch. The switch switches RF signal paths by physically moving contacts. It requires an external drive circuit (כגון ממסר או טרנזיסטור) כדי להמיר אותות לוגיקה בעלי עוצמה נמוכה לתנועה מכנית .



2. מדדי ביצועים

מהירות מיתוג
לדיודות PIN יש מהירות מיתוג של ננו-שניות למיקרו-שניות, המתאימה ליישומים בתדר גבוה כמו 5G ורדאר;
בשל תנועה פיזית, מתגים מכניים פועלים במהירות של אלפיות השנייה ואינם מתאימים למיתוג אות מהיר .

אובדן הכניסה ובידוד

סיכה דיודות: אובדן ההכנסה הוא בדרך כלל 0 . 5–2 dB במצב, תלוי בתדירות ובהטיה . הבידוד הוא 20–60 dB בהטיה הפוכה אך יורד בתדרים גבוהים . הלא-ליניאריות של דיודות סיכות עשויות ליצור הרמוניה, הדורשת תכנון נזהר.

D-sub 9- סיכה + מתגים מכניים: אובדן ההכנסה נמוך ביותר (0 . 1–1 . 5 dB) על פס תדר רחב . הבידוד מצוין (60–100 dB), שהוא מכריע עבור מקלטים בעלי עוצמה גבוהה או רגישים. אין עיוות הרמוני כתוצאה מפעולה מכנית גרידא.



3. יכולת טיפול בחשמל

דיודות סיכות יכולות להתמודד עם עד קילוואט של כוח ביישומים פועמים (כגון מכ"ם) עם ניהול תרמי נכון, אך כוח הגל הרציף שלהם (CW) מוגבל על ידי חימום עצמי.
מתגים מכניים ביצועים טובים בתרחישים של גל רציף בעל עוצמה גבוהה (כמו משדרי שידור) עם כוח מדורג של עד עשרות קילוואט {}}}



4. אמינות ותוחלת חיים

סיכה דיודות:
אין להם חלקים נעים, יכולים להשיג יותר מ- 10^9 פעולות ובעלי התנגדות רטט חזקה .
הם רגישים ללחץ תרמי, ותוחלת החיים שלהם תלויה במחזור החובה ותנאי קירור .

מתגים מכניים:
תוחלת החיים שלהם מוגבלת (10^5–10^6 פעולות) בגלל בלאי קשר .
הם רגישים לזעזועים גופניים ותנודות, מה שמקטין את אמינותם בסביבות קשות .
