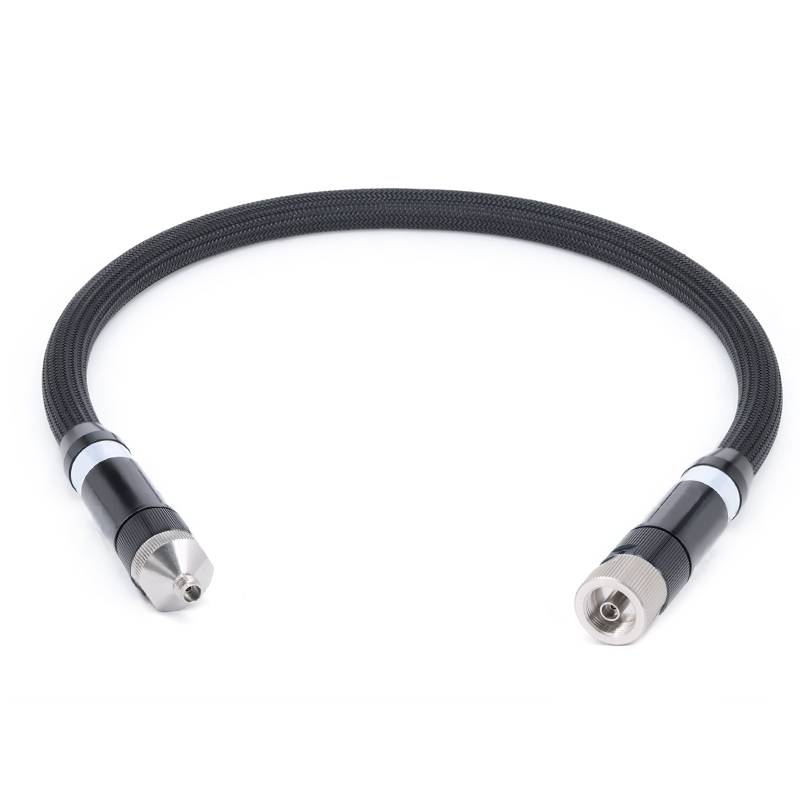

מדוע כבלי הבדיקה של אנליזר רשת וקטור (VNA) הם לרוב יקרים



העלות הגבוהה של כבלי הבדיקה של מנתח רשת וקטור (VNA) נובעת מדרישות הביצועים המחמירות שלהם, חומרים מיוחדים, תהליכי ייצור דיוק ובקרת איכות קפדנית, בין גורמים אחרים . כאן הוא ניתוח מפורט של גורמי המפתח המניעים את העלות הגבוהה שלהם:

1. דרישות אינדקס ביצועים גבוהים במיוחד

כבלי בדיקת VNA פועלים בטווחים בתדירות גבוהה (בדרך כלל מ- MHz למאות GHz) ועליהם לשמור על שלמות אות גבוהה במיוחד כדי להבטיח מדידה מדויקת של פרמטרים כמו פרמטרים S, אובדן הכניסה, אובדן החזרה ויציבות שלב {}}}

דרישות הביצועים העיקריות כוללות:

אובדן הכניסה נמוך: בלהקות בתדר גבוה (E . g .,> 18 ג'יגה הרץ), אפילו הפסדים מתנגדים או דיאלקטריים קלים יכולים להפריע לתוצאות המדידה {}}} כבלים צריכים להשתמש במוליכים עמידות נמוכה ובדיאלקטרים נמוכים כדי למזער אובדן {{}}

הפסד תשואה גבוהה (התאמת עכבה): מדידות VNA רגישות ביותר להשתקפויות האות . כבלים חייבים לשמור על עכבה מאפיינים מדויקת (בדרך כלל 50Ω) עם וריאציה מינימלית לאורך כל טווח האורך והתדרים {}}} כל אי התאמה של עכבה יביאו לשגיאות, ולכן הסובלנות הממדית של מוליכים ודיאלקטריה תביא לרמת המיקרומטר {4 utipl {4 {4 utipe {utic (utipl {utic (4 utution {utipe {utic (u, u {utic (utimomet, u {utic (utimometic (utimomet, סנטימטרים).

יציבות שלב: משמרות שלב הנגרמות כתוצאה מתנועת כבלים (כגון כיפוף) או שינויי טמפרטורה חייבים להיות זניחים . זה דורש עיצובים מיוחדים (כגון מוליכים פנימיים פצעיים) כדי לייצב את השלב, ובכך להגדיל את המורכבות {}}

הפרעות אלקטרומגנטיות (EMI)/הפרעות בתדר רדיו (RFI): כדי למנוע הפרעות חיצוניות ודליפת איתות, כבלים מעסיקים מיגון רב שכבתי (כגון צמת נחושת + נייר אלומיניום + פולימר מוליך), מה שמגדיל את עלויות החומר והעבודה .



2. חומרים מיוחדים

החומרים המשמשים בכבלי VNA נבחרים בקפידה כדי לעמוד בדרישות ביצועים ויציבות בתדר גבוה:

מוליכים: נחושת נחושת או מצופה כסף/מצופה זהב נטולת חמצן גבוהה או מצופה זהב/מצופה זהב משמשת להפחתת הפסדי אפקט העור בתדרים גבוהים . ציפוי זהב (יקר אך עמיד בפני קורוזיה) משמש לרוב למחברים ולמוליכים פנימיים {}}

דיאלקטריקה: דיאלקטריקה נמוכה ויציבה מאוד כמו PTFE מורחבת נדרשים . חומרים אלה יש קבוע דיאלקטרי נמוך ויציב (εR), שיכול לשמור על יציבות עכבה עם שינויים בטמפרטורה ובתדר, אך הם יקרים וקשים לעיבוד.

נדן: חומרים עמידים ועם זאת גמישים (כגון פלואורופולימרים, פוליאוריתן או צמות ניילון) משמשים לעמידה במתח מכני (כיפוף, שחיקה) וטמפרטורות קיצוניות (-55 לתואר {{1} מידה) {}} חומרים אלה הם הרבה יותר יקרים מ- PVC {}} {3} {3} {3} {3} {}::::



3. ייצור דיוק ועיצוב תהליכים

תכנון וייצור של כבלי VNA דורשים דיוק ברמת המיקרומטר:

סובלנות ממדית: הגיאומטריות של מוליכים פנימיים, דיאלקטריקה ומגנים חיצוניים חייבים להיות אחידים כדי למנוע שינויי עכבה . לדוגמה, יש לשלוט על הריכוז של מוליכים פנימיים וחיצוניים (כדי למנוע השתקפויות הנגרמות על ידי אקסצנטריות) בטווח המיקרומטר {}}}

מבנים מורכבים: כבלים בתדר גבוה רבים מאמצים עיצובים מתקדמים, כגון 塑形 מבנים ליציבות פאזה ו- PTFE בצפיפות נמוכה כדי להפחית את המשקל והירידה.

הרכבה ידנית לדיוק גבוה: רכיבים קריטיים של כבלים בתדירות גבוהה במיוחד (כגון מחברים) עשויים לדרוש הרכבה וניפוי ידניות כדי לעמוד במפרטים, מה שמגדיל את עלויות העבודה {}}}



4. מחברים בעלי ביצועים גבוהים

מחברים הם חלק קריטי בכבלי VNA, ומחברים בעלי ביצועים גרועים יכולים להוות מקור עיקרי לשגיאות מדידה . הם דורשים:

עיבוד דיוק: מחברים (כגון SMA, 3 . 5 מ"מ, 2.4 מ"מ, 1.85 מ"מ) מעובדים מפליז בדרגה גבוהה או נחושת בריליום (שיש לה תכונות דמויי קפיץ) עם סובלנות הנשלטת בטווח של ± 0.0001 אינץ '.

טיפול בציפוי: ציפוי זהב או רודיום (5–50 מיקרו -אינץ 'עבה) מבטיח עמידות נמוכה במגע, עמידות בפני קורוזיה וביצועי הזדווגות ניתנים לחזרה (מכריעה לכיול) .

בדיקה ואימות: כל מחבר צריך להיבדק ביחס גל עומד על מתח (VSWR), אובדן הכניסה ועמידות מכנית (אלפי מחזורי הכנסה/מיצוי), מה שמגדיל את זמן הייצור .



5. עמידות סביבתית

כבלי VNA צריכים לעמוד בתנאים קשים בבדיקת מעבדה, מפעל או שדה:

גמישות וחוסן: עליהם לעמוד בכיפוף, פיתול ושחיקה חוזרים ונשנים ללא השפלה בביצועים . זה דורש עיצובים תמיכה פנימית משופרת ונשימה עמידה .

טמפרטורה ועמידות למזג האוויר: חומרים חייבים להישאר יציבים תחת טווח טמפרטורות רחב, סביבות לחות וחשיפה לכימיקלים (כמו שמנים וממסים) . לכן משתמשים בפלסטיקה הנדסית יקרה ואלסטומרים יקרים
