מפרידי כוח ומפצלים
השאר הודעה
מחלקות כוח ומפצלי חשמל קשורים בפונקציה וביישום ולעתים קרובות משתמשים בהן להחלפה . באופן קפדני, עם זאת, ישנם הבדלים עדינים, בעיקר במונחים שליעדי עיצוב, מיקוד פונקציונלי ותרחישי יישומים. ההבדלים הספציפיים הם כדלקמן:
1. פונקציות ליבה ומטרות עיצוב
מחלק כוח
הליבה שלה טמונה ב"דו -כיווני". זה לא יכול רק לפצל כוח קלט אחד לפלטים מרובים (מצב הפצה) אלא גם לשלב כוחות קלט מרובים לפלט אחד (משלב מצב), כך שהוא נקרא גם "מחלל כוח-קומביינר" .
העיצוב מדגישהתאמת נמל, אובדן נמוך ובידוד גבוהכדי להבטיח פעולה יעילה במהלך הפצה קדימה ושילוב הפוך, הפחתת השתקפות האות והפרעות בין יציאות .

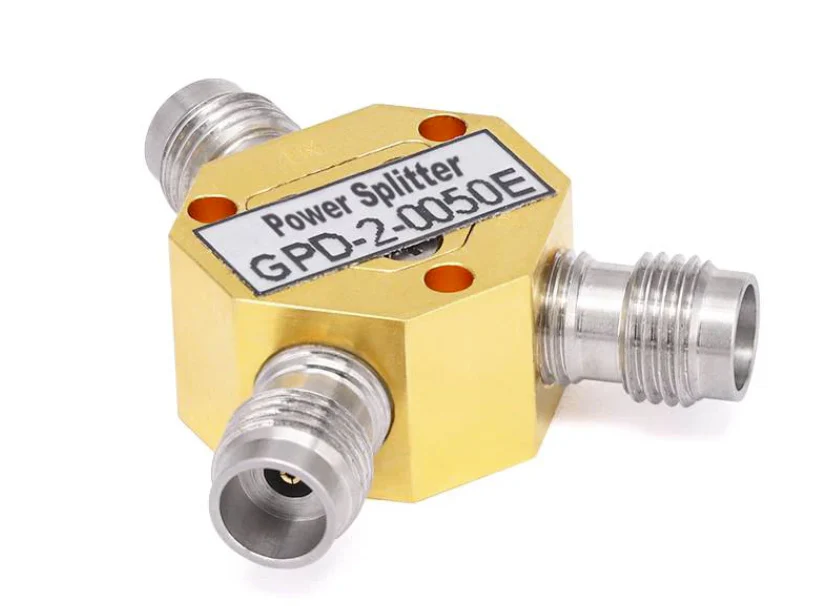

מפצל כוח
הליבה שלה היא"חד -כיווני", התמקדות רק בפיצול כוח קלט אחד לפלטים מרובים מבלי לשקול את הפונקציה המשולבת ההפוכה .
העיצוב שם יותר דגש עליחסי חלוקת כוח פשוטים, עם דרישות נמוכות יותר לבידוד והתאמה הפוכה, והמבנה עשוי להיות פשוט יותר (כגון שימוש רק ברשת נגדים או קו שידור פשוט) .
2. הבדלים במדדים טכניים
| מַד | מחלק כוח | מפצל כוח |
|---|---|---|
| בידוד | גבוה (בדרך כלל ＞ 20dB) כדי למנוע הפרעה בין יציאות | נמוך (יתכן שלא יידרש בקפדנות) |
| דו -כיווני | תומך בפעולה דו כיוונית (הפצה/שילוב) | תומך רק בהפצה חד כיוונית |
| יחס גל עומד על מתח (VSWR) | נמוך (בדרך כלל ＜ 1.2) כדי להבטיח התאמה דו כיוונית טובה | נדרש גבוה יותר (רק התאמה בסיסית של יציאת הקלט) |
| אובדן הכניסה | נמוך (בעיקר אובדן חלוקה, כמו 3DB לפיצול דו כיווני) | עשוי להיות גבוה יותר (כולל הפסדים נוספים כמו אובדן חלוקת מתח נגד) |
3. מבנים טיפוסיים ותרחישים יישומים
מחלק כוח
מבנים אופייניים: מחלקים של וילקינסון כוח, גשרי סניף וכו '., המסתמכים על קווי שידור או מבני צימוד להשגת חלוקה ברמה גבוהה .
תרחישי יישומים: מערכות הדורשות פעולה דו כיוונית, כגון מכ"ם העברת/קבלת מודולים (זקוקים לשני להפצת אותות שידור ושילוב אותות קבלת), מערכי אנטנה (חלוקת אות ושילוב), שילובי כוח תדר רדיו וכו '{}}}
מפצל כוח
מבנים אופייניים: רשתות נגד, קווי שידור פשוטים מסוג T וכו '., עם מבנה פשוט יותר .
תרחישי יישומים: תרחישים הדורשים רק התפלגות חד כיוונית, כגון הפצת אותות טלוויזיה בכבלים למסופי משתמשים מרובים, פלט מקביל רב ערוצי של מקורות האות בבדיקת תדר רדיו, חריטת אות של התקנים בעלי כוח נמוך וכו '{2}}
