ערכות כיול בדיקה: מדריך מפורט מהכנת תחזוקה

ערכות כיול בדיקה הן כלים קריטיים בבדיקות אלקטרוניות בתדירות גבוהה (כגון RF, מיקרוגל, מילימטר-גל ויישומי טרהרץ) . הם מבטלים שגיאות שיטתיות המוצגות על ידי בדיקות, כבלים וחברים . שימוש נאותה של ערכות אלה, מה שמאפשרת (פרמטרים), כולל פרמטרים של DUT), כולל פרמטרים של DUT), PARTEDSERTESTS, PARTEDSERTERS, PARTEDSERTERS, PRAMERTEST). S-Parameters, ואובדן הכנסה . להלן מדריך מקיף המכסה את הכל, החל מהכנה לתחזוקה .

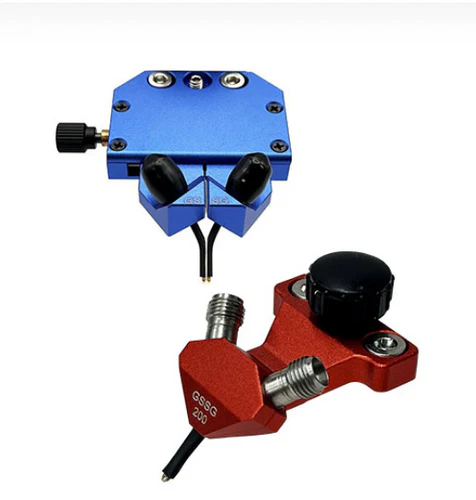

1. הבנת התפקיד של ערכות כיול בדיקה

ערכות כיול בדיקה מורכבות מסטנדרטים עם מהונדסת מדויקת (E . g ., קצרים, פתוחים, טעינה, דרך, משקפים, ותקני שידור) שנועדו לאפיין ולתקן שגיאות במערכות בדיקה מבוססות בדיקה. שגיאות אלה כוללות:: שגיאות אלה כוללות:



שגיאות השתקפות: נגרם כתוצאה מאי התאמות עכבה בבדיקות, כבלים או מחברים .

שגיאות העברה: הנחתה או משמרות שלב בנתיב האות .

שגיאות הקשורות ליצירת קשר: קשר חשמלי לקוי בין בדיקות ל- DUTS או תקני כיול .



על ידי מדידת סטנדרטים ידועים אלה, מערכות בדיקה (E . g ., מנתחי רשת וקטור, VNA) חישבו מודל שגיאה, המשמש אז לתיקון מדידות ה- DUT הבאות .

2. הנחת הבסיס לכיול מדויק

2.1 בקרת סביבת הבדיקה

טמפרטורה ולחות: בצע כיול בסביבה יציבה (בדרך כלל 23 מעלות ± 2 מעלות עם 45-55% לחות יחסית) . תנודות טמפרטורה גורמות להתרחבות או להתכווצות חומרית, לשינוי המאפיינים החשמליים של בדיקות ותקנים {}}}

נִקָיוֹן: לעבוד באזור נטול אבק . מזהמים (אבק, שמנים, שאריות שטף) על קצות בדיקה או תקני כיול משפילים את איכות מגע חשמלי והכניסו רעש מדידה .

2.2 בדיקת ציוד

בדיקות: בדוק אם יש נזק גופני (e . g ., טיפים כפופים, אנשי קשר שחוקים) או זיהום . טיפים נקיים בעדינות באמצעות אוויר דחוס או מגבונים נטולי מוך עם אלכוהול איזופרופיל {}}

כבלים ומחברים: בדוק כבלים קואקסיאליים לקינקים או נזק; ודא שהמחברים נקיים ומזווגים כראוי כדי למנוע אובדן אות .

ערכות כיול: ודא שהתקנים אינם פגועים (e . g ., אין שריטות על משטחי עומס, אין סיכות כפופות בסטנדרטים דרך) .

2.3 הגדרת המערכת

הפעלה ב- VNA ובמערכת הבדיקה לפחות 30 דקות לפני הכיול כדי לאפשר לרכיבים להגיע ליציבות תרמית .

חבר בדיקות ל- VNA באמצעות כבלים, להבטיח חיבורים הדוקים (אך לא מוכנים יתר על המידה) למניעת דליפת אות .

3. בחירת שיטת הכיול המתאימה

ערכות כיול בדיקה תומכות בשיטות מרובות, שנבחרו על בסיס טווח תדרים, סוג בדיקה (e . g ., GSG, SG) וגיאומטריה של DUT:



שִׁיטָה	תקני מפתח	טווח תדרים	יישומים אידיאליים
סולט	קצר, פתוח, עומס, דרך	DC - 18 GHz	בדיקות קואקסיאליות, מבנים מישוריים (PCBs)
Trl	דרך, משקף, קו	10 GHz - 110 GHz	מבנים בתדר גבוה, לא קואקסיאלי (e . g ., Gave Guides, MicroStrips)
LRM	קו, משקף, התאמה	1 GHz - 40 ג'יגה הרץ	בדיקות מאוזנות, מבנים א -סימטריים

4. שלבי כיול מפורטים

4.1 תקני כיול הרכבה

אבטח את המצע של ערכת הכיול (e . g ., אלומינה, קוורץ) לספסל עבודה יציב וליישר אותו עם מיקום הבדיקה {}}} וודא כי המנה שטוח כדי להימנע מהטיפוי של TIP .

4.2 בדיקות מיקום נכון

השתמש במיקרוסקופ כדי ליישר טיפים לבדיקה עם רפידות תקני הכיול (e . g ., רפידות קצרות, פתח רפידות) .

החל לחץ קל, אחיד כדי להבטיח מגע חשמלי טוב ללא תקנים או בדיקות פגיעה . עיוות לחץ מוגזם מעוותים, ואילו לחץ לא מספיק גורם לחיבורים לסירוגין {}}}

4.3 ביצוע כיול באמצעות VNA

הפעל את תוכנת הכיול של ה- VNA ובחר את השיטה שנבחרה (E . g ., solt) .

עקוב אחר ההנחיות כדי למדוד כל סטנדרט ברצף:

קָצָר: קצר מושלם מבחינה תיאורטית (0 ω) לאפיין השתקפות בקצה הבדיקה .

לִפְתוֹחַ: מבנה עם עכבה אינסופית (e . g ., פער אוויר) למדידת שדות שולי .

לִטעוֹן: עומס של 50 Ω לכיול לאובדן אות .

דרך: חיבור ישיר בין זוגות בדיקה לכיול נתיבי הילוכים .

ה- VNA מחשב מונחי שגיאה (e . g ., מעקב השתקפות, מעקב אחר שידור, בידוד) ואחסון אותם לתיקון בזמן אמת .

5. טעויות נפוצות להימנע

הזנחת גורמים סביבתיים: כיול בסביבות מאווררות או בטמפרטורה גבוהה גורמת להיסחף תרמי .

סטנדרטים או בדיקות מלוכלכות: מזהמים פועלים כנגדים/קבלים טפיליים, מעוותים תוצאות .

לחץ בדיקה מוגזם: נזק טיפים לבדיקה וכריות סטנדרטיות, מה שמוביל לשגיאות קבועות .

מַסְקָנָה

שימוש נכון בערכות כיול בדיקה הוא בסיסי לבדיקה אלקטרונית אמינה . על ידי ביצוע פרוטוקולי הכנה קפדניים, בחירת שיטות מתאימות, ביצוע שלבי כיול מדויקים, ושמירה על סטנדרטים, מהנדסים מבטיחים מדידות משקפות במדויק את מאפייני ה- DUT-Critical לתכנון ביצועים גבוהים, מיקרוגל ומיקרו-גווני (4 אינץ '}
