מבנה לוח PCB

המבנה של לוח PCB כולל בעיקר מבני שכבת לוח שונים כמו לוחות שכבה יחידה, לוחות שכבה כפולה ולוחות שכבות רב-שכבתיים . להלן ניתוח מבני מפורט:

1. לוח שכבה יחידה
קומפוזיציה מבנית: יש נייר כסף נחושת רק בצד אחד, ואף רכיבים נחושת בצד השני.
תרחישי יישומים: מתאימים למעגלים פשוטים, כגון שעונים אלקטרוניים, צעצועים וכו '. תהליך הייצור שלה הוא פשוט והעלות נמוכה, אך פונקציותיו הן בודדות יחסית.

2. לוח שכבה כפולה
חומר מצע: האחד הנפוץ הוא FR -4, שהוא תערובת של סיבי זכוכית ושרף אפוקסי . יש לו חוזק מכני, בידוד ועמידות חום טובה, והוא יכול לספק תמיכה יציבה ללוח המעגל {}}
שכבה מוליכה: כלומר, נייר כסף נחושת, המופץ בצדדים העליונים והתחתונים של המצע . דפוסי מעגלים שונים נוצרים דרך תהליך התחריט להעברה נוכחית {}}} עובי הנחשף ניתן לבחור את הנחשף על פי דרישות .} לדוגמא, 1 out, 1 out, 1 out, 1 out, 1 out) עבור 1 out, 1 out). נייר כסף מתאים למעגלים רגילים .
חומר בידוד: PP (prepReg) משמש כחומר הבידוד באמצע לוח השכבה הכפולה . זהו תערובת של שרף חצי מרפאה וסיבי זכוכית, שיכולים לקשר היטב את שתי השכבות יחד ולהבטיח כי אין קצר מעגל בין שתי השכבות {}}}
חומר הגנה על פני השטח: כולל מסכת הלחמה ושכבה של מסך משי . מסכת הלחמה היא בדרך כלל ירוקה, אדומה או דיו שחור, המשמשת להגנה על נייר הכסף הנחושת מפני חמצון וחלודה, ולמנוע מלחמה לזרום למקומות לא רצויים במהלך ההלחמה, כאשר הרפידים חושפים רק נחושת; שכבת מסך המשי היא בדרך כלל דיו לבן, המשמשת להדפסת טקסט או סמלים כמו מיקומי רכיב ודגמים בלוח ה- PCB, הקלה על הרכבה ותחזוקה {}}
תרחישים יישומים: תהליך הייצור פשוט יחסית מזה של לוחות רב שכבתיים . הוא מתאים למעגלי קומפלקסיות בינוניים, כמו ציוד שמע, ערכות טלוויזיה וכו '. רכיבים ניתן לארגן משני הצדדים של הלוח, ושטח החיווט הוא שופע באופן יחיד {יחיד}

3. לוח רב שכבתי
שכבת האות: משמשת להצבת רכיבים וחיווט, זוהי השכבה הראשית המחברת רכיבים שונים, כולל השכבה העליונה (שכבה עליונה), שכבה תחתונה (שכבה תחתונה), ושכבות חיווט אותות ביניים מרובות {}}} משפיעה ישירות על הביצועים ועל אמינותם של כל ה- PCB .
שכבת כוח ושכבת קרקע: בדרך כלל ממוקמת בשכבה האמצעית, המשמשת לספק אספקת חשמל ויציבה יציבה עבור כל לוח המעגלים . למשל, בלוח של ארבע שכבות, שכבה אמצעית 1 עשויה לשמש "תעלה ייעודית של ספק כוח", כמו שחרורו של שטח, כגון רווחה של שטח. או לשמש כשכבת החיווט לקבוצה אחרת של קווי איתות .
שכבת בידוד: FR -4 או חומרי בידוד אחרים משמשים להפרדת השכבות המוליכות השונות, למנוע מעגלים קצרים ולהבטיח את העצמאות והיציבות של האותות .

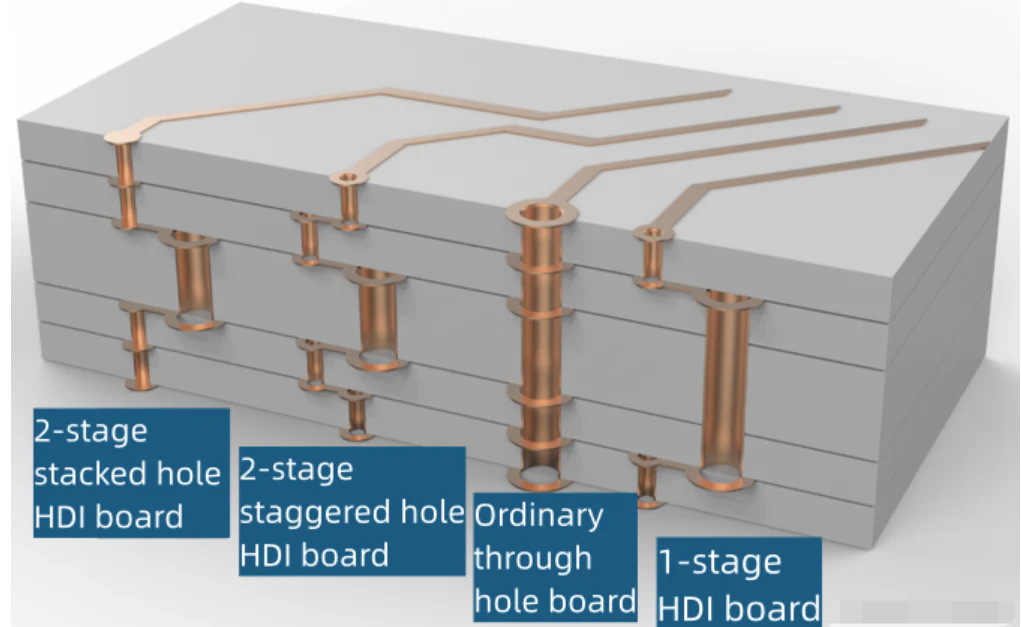

VIAS: כולל דרך חורים, חורים עיוורים וחורים קבורים . דרך חורים העוברים דרך הלוח כולו ומשמשים לחיבור מעגלים של שכבות שונות ולהרכיב רכיבים מסורתיים; חורים עיוורים משמשים לחיבור השכבה העליונה והשכבות הפנימיות, בדרך כלל לקבלת העברת אות בתדר גבוה, שיכולה להפחית את אורך הנתיב ולהפוך את העברת האות למהירה יותר; חורים קבורים אחראים לחיבורים חשמליים בין שכבות פנימיות . בלוחות בצפיפות גבוהה, השילוב של חורים עיוורים וחורים קבורים יכול להכיל קווים נוספים תוך הימנעות מהלוח להיות עבה מדי {}}}
שכבת טיפול לפני השטח: בדומה ללוח השכבה הכפולה, יש לה מסיכת הלחמה ושכבת מסך משי, הממלאת את תפקידי ההגנה והזיהוי . בנוסף, כמה לוחות רב שכבתיים מתקדמים יעברו גם ציפוי זהב פני השטח וטיפולים אחרים כדי לשפר את המוליכות והתנגדות קורוזיה {4}
תרחישי יישומים: מתאימים למעגלים מורכבים בצפיפות גבוהה, במהירות גבוהה ובתדר גבוה, כמו לוחות אם מחשב, לוחות אם ניידים וכו '{}}} ניתן להגדיל את מספר השכבות כדי לעמוד בדרישות הביצועים של המעגל {}}
