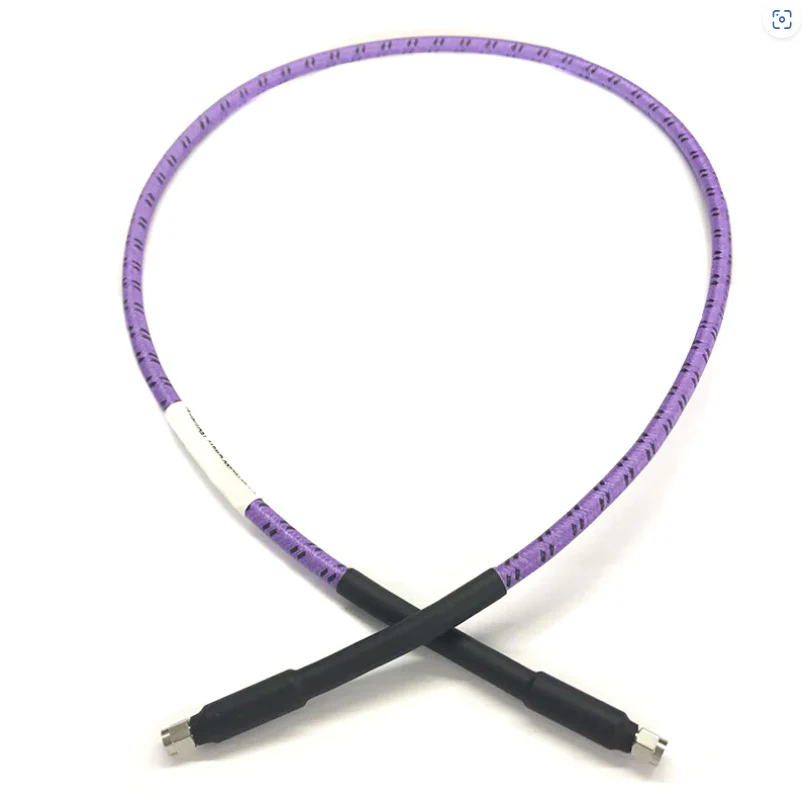

כיצד לבחור מכלול כבל RF



בחירת מכלול כבל ה- RF הימני היא קריטית להבטיח העברת אותות אמינה בשדות כמו טלקומוניקציה, מכ"ם, בדיקה ומדידה, חלל ומערכות תעשייתיות . תהליך הבחירה דורש איזון בין ביצועים חשמליים, מאפיינים מכניים, עמידה בסביבה, ודרישות ספציפיות {}}} כאן הוא עזרה של יישום מדרגה כדי לקבל את ההחלטה של יישום למידע, כדי לקבל את ההחלטה המוצגת על ידי יישום מיוחד כדי לקבל את היישום המיועד למידע על יישום.



1. הבהירו דרישות יישום ותרחישים

מבחן ומדידה: כיפוף תכוף, חיבורים חוזרים ונשנים ודרישות דיוק גבוה (E . g ., ציוד מעבדה, אוסצילוסקופים) {}}}

התקנה קבועה: יציבות לטווח הארוך וצרכי תחזוקה נמוכים .

סביבות קשות: חשיפה לטמפרטורות קיצוניות, לחות, רטט או כימיקלים (e . g ., מגדלי חוץ, חלל, מכונות תעשייתיות) .

מערכות ניידות גבוהה: גמישות ועמידות במצבים נעים (e . g ., מל"טים, רובוטים, מכשירים ניידים) .



2. הערך פרמטרי ביצועי חשמל מפתח

A . טווח תדרים

לכבלים של RF יש תדר הפעלה מקסימלי, שמעבר לאובדן האות (הנחתה) מגדיל בצורה חדה . ודא שהתדר המדורג של הכבל מכסה את טווח ההפעלה של המערכת שלך:

תדר נמוך (פחות או שווה ל 6 ג'יגה הרץ): RG 58, RG316 (נפוץ באלקטרוניקה צרכנית) .

תדר בינוני (6–26 GHz): .086, .141 כבלים חצי גמישים וחצי קשיחים למחצה .

תדר גבוה (26–40 ג'יגה הרץ): משרעת אובדן נמוך במיוחד וכבלים קואקסיאליים יציבים שלב (E . g ., לתקשורת לוויינית, מכ"ם) {}}}

תדר גבוה במיוחד (40–110 ג'יגה הרץ): משרעת אובדן אולטרה-נמוך וכבלים קואקסיאליים יציבים שלב (מערכות גל מילימטר) .

B . הנחתה (אובדן אות)

הנחתה (db/ft) מודדת אובדן אות על פני מרחק ועולה עם תדר . להעברת מרחקים ארוכים, קבעו עדיפות כבלי הסברה נמוכה .

C . התאמת עכבה

אי התאמה של עכבה גורמת להשתקפות אותות, להפחית את היעילות וליצור הפרעות . התאם את עכבת הכבל למערכת שלך:

רוב מערכות ה- RF (e . g ., צבא, טלקומוניקציה, ציוד מבחן): 50Ω .

מערכות טלוויזיה בווידיאו / כבלים: 75Ω .

הימנע מערבוב עכבות (e . g ., כבל 50Ω עם מחברים 75Ω) .

D . יכולת טיפול בחשמל

הכבל חייב לעמוד בכוח המערכת (כוח ממוצע ושיעה) כדי למנוע התחממות יתר או פירוט . גורמי מפתח:

כוח ממוצע: כוח רציף (e . g ., 100W בתחנות בסיס) .

כוח שיא: כוח קצר (E . g ., קילוואט ברמה ברדאר) .

לנקוט בסביבות בטמפרטורה גבוהה (e . g ., הפחתה של 20% ב 60 מעלות) .

E . יציבות שלב

במערכות רגישות לשלב, כמו אלה עם אותות דיפרנציאליים, צמצמו את הסחף שלב הנגרם כתוצאה משינויי טמפרטורה או כיפוף . בחרו כבלים עם מאפייני משרעת ויציבות .



3. הערך מאפיינים מכניים

גמישות .

גמישות גבוהה: השתמש בכבלים גמישים לתרחישים הדורשים כיפוף תכוף (E . g ., בדיקת מובילים) .

גמישות נמוכה: להתקנות קבועות הזקוקות ליציבות, השתמש בחצי קשיח (מוליך חיצוני נחושת מוצק) או בכבלים גמישים למחצה .

B . עמידות

רדיוס כיפוף: ודא שהכבל יכול לעמוד ברדיוס הכיפוף המינימלי ללא השפלה של ביצועים .

התנגדות ללבוש: השתמש בכבלים עם נדן חזק (e . g ., נדן קלוע נילון נילון) בסביבות תעשייתיות קשות .



4. שקול התנגדות סביבתית

הכבל חייב לתפקד כראוי בתנאי ההפעלה שלו:

טווח טמפרטורה: ציון תעשייתי (-40 תואר ל 125 מעלות), ציון אווירי (-55 תואר ל -165 מעלות), או סביבות קיצוניות . מוליכים-על בעלי טמפרטורה גבוהה (E {}} g {} ) .

עמידות בפני לחות / דירוג IP: שימוש בחוץ דורש כבלים / מחברים אטומים למים (E . g ., IP67 / IP68 מחברים מסוג N עם טבעות O) {}}}

התנגדות כימית / עמידות בפני UV: לתרחישים שנחשפו לשמן, דלק או אור שמש (e . g ., אתילן-טטראפלואורואתילן קופולימר נדן לעמידות כימית; PVC מעוצב לשימוש חוץ).

רטט / התנגדות הלם: יישומי צבא / תעופה וחלל דורשים כבלים עם הגנה חזקה והקלה במתח (e . g ., פגישה עם MIL-DTL -17 סטנדרטים) .



5. בחר מחברים תואמים

המחברים חייבים להתאים לממשק הכבלים והציוד, עם אובדן הכנסה נמוך וחיבור אמין:

סוגים נפוצים: SMA (עד 18 ג'יגה הרץ), סוג N (עד 18 ג'יגה הרץ, כוח גבוה), TNC (עמיד לרטט), BNC (תדר נמוך, חיבור מהיר), 2 . 92 מ"מ (עד 40 ג'יגה הרץ), 1.85 מ"מ (עד 67 ג'יגה הרץ).

תכונות: בחר מחברי Crimp, הלחמה או דחיסה על בסיס צרכי התקנה . בסביבות קשות, בחר מחברי נירוסטה על פני פליז .

מין וקוטביות: ודא שקצוות זכר / נקבה תואמים את הציוד (E . g ., SMA זכר לנקבה מסוג N) .



6. עלות איזון ואמינות

כבלים בעלי ביצועים גבוהים (e . g ., מוליכים מצופים כסף, PTFE קצף / PTFE בצפיפות נמוכה) הם יקרים יותר אך יש להם אובדן נמוך יותר ותוחלת חיים ארוכה יותר (מתאימים למערכות קריטיות) {}}}

אפשרויות חסכוניות (E . g ., פלדה לבוש-חופר-חופר, צמה נחושת משומר, נדן PVC) מתאימות לשימושים נמוכים, לא ביקורתיים (E {}} g {}

ליישומים קריטיים בטיחותיים (e . g ., ציוד רפואי, תעופה), יש לתעדף אמינות על פני עלות .



סיכום שלבי המפתח

הבהירו את תרחיש היישום (קבוע / נייד, מקורה / חיצוני, טווח תדרים) .

התאם מפרטים חשמליים (עכבה, כוח, הנחתה) .

בחר מאפיינים מכניים מתאימים (גמישות, גודל, עמידות) .

להבטיח התנגדות סביבתית (טמפרטורה, לחות, כימיקלים) .

בחר מחברים תואמים .

איזון בין ביצועים, עלות ואמינות .



על ידי ביצוע שלבים אלה, באפשרותך לבחור מכלול כבל RF שמיעל את שלמות האות ואורך החיים לצרכים הספציפיים שלך .
