מתאם 2.4 מ"מ
טווח התדרים ההפעלה של מתאם 2 . 4 מ"מ הוא בדרך כלל מ- DC ל- 50GHz . כאשר מתאם 2. 4 מ"מ משולב עם יציאות כמו 2.92 מ"מ, 3.5 מ"מ, SMP (GPO) ו- SNI-SMP (GPPO) לכיסוי של GPPO, בדרך כלל. לדוגמה, מתאם 2.4 מ"מ עד 2.92 מ"מ משלב את המאפיינים החלקיים של שני סוגי המחברים, ומאפשר העברת אות והמרת האות יעילים בתוך פס תדר זה.
תיאור
מבוא מוצר
טווח התדרים ההפעלה של מתאם 2 . 4 מ"מ הוא בדרך כלל מ- DC ל- 50GHz . כאשר מתאם 2. 4 מ"מ משולב עם יציאות כמו 2.92 מ"מ, 3.5 מ"מ, SMP (GPO) ו- SNI-SMP (GPPO) לכיסוי של GPPO, בדרך כלל. לדוגמה, מתאם 2.4 מ"מ עד 2.92 מ"מ משלב את המאפיינים החלקיים של שני סוגי המחברים, ומאפשר העברת אות והמרת האות יעילים בתוך פס תדר זה.
יישומים של מחברי RF 1.85 מ"מ בשדות שונים
תקשורת 5G: רשת 5G דורשת מהירויות העברה גבוהות יותר ורוחב פס גדול יותר . פס התדרים הרחב המאפיין את מחבר ה- 2. 4 מ"מ מאפשר לו לעמוד בדרישות של תקשורת בתדירות גבוהה ובדיקת תקשורת, {8} זה משתמשים ברווחים, בתקשורת של 5G, כגודל רדימטר, מיליטר.
שאלות נפוצות לרכש
נתוני מפרט מוצרים
|
תְצוּרָה |
|
|
סוג 1 סוג 1 |
2.4 מ"מ |
|
מחבר 1 עכבה |
50 אוהם |
|
מחבר 1 קוטביות |
תֶקֶן |
|
סוג 2 סוג 2 |
1.85 מ"מ/2.4 מ"מ/GPPO/GPO/2.92 מ"מ/3.5 מ"מ |
|
מחבר 2 עכבה |
50 אוהם |
|
מחבר 2 קוטביות |
תֶקֶן |
|
שיטת הר מחבר |
אַף לֹא אֶחָד |
|
מתאם סגנון גוף |
זווית ישרה/ימנית/הרכבה על אוגן חור 4 חור |
|
מידע על חומרים |
|
|
איש קשר מרכזי |
מצופה זהב קובייה |
|
קשר חיצוני |
קוביה ופלדת אל חלד |
|
גוּף |
נירוסטה |
|
דיאלקטרי |
PEI |
|
נתונים סביבתיים |
|
|
טווח טמפרטורות |
-55 תואר ל +165 תואר |
|
2011/65/EU (ROHS) |
תואם |
סוג מוצר
|
מתאם RF 2.4 מ"מ |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1-2.4- jjs |
|
|
Dc -50 ghz |
1.15 |

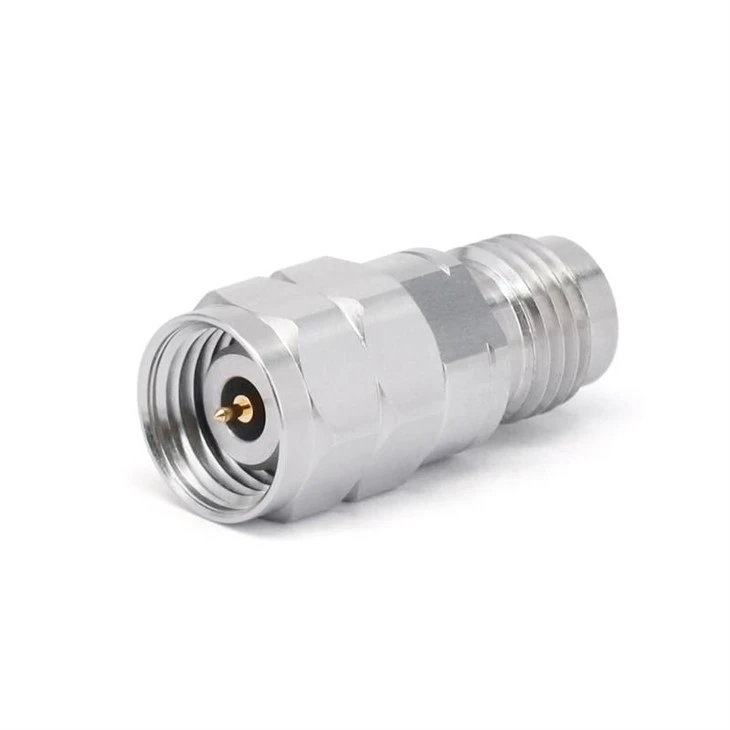

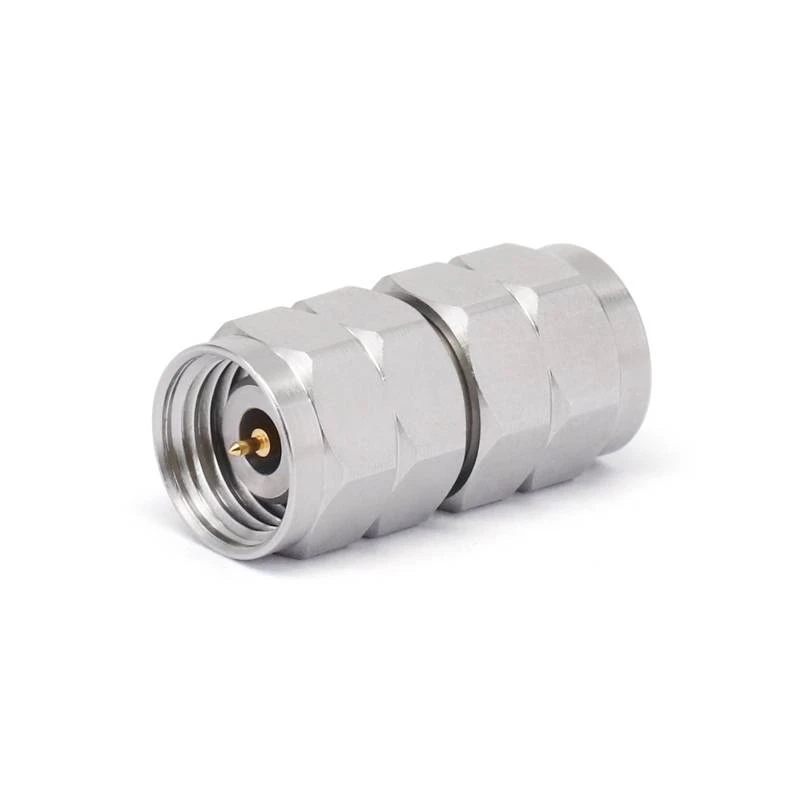

זכר 2.4 מ"מ ל -2.4 מ"מ זכר |
|
Fr 1-2.4- jks |
|
|
Dc -50 ghz |
1.20 |
2.4 מ"מ זכר לנקבה 2.4 מ"מ |
|
Fr 1-2.4- kks |
|
|
Dc -50 ghz |
1.15 |

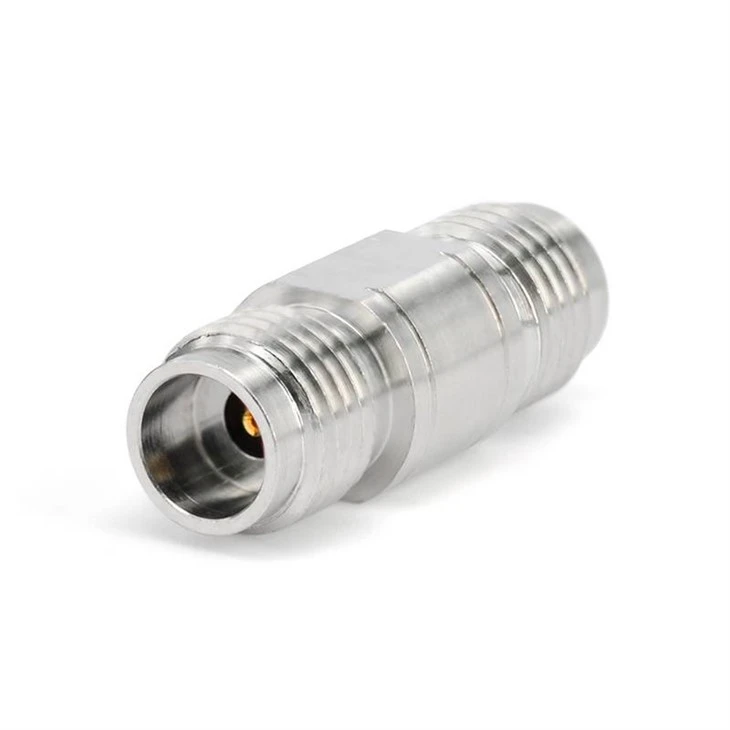

נקבה 2.4 מ"מ עד 2.4 מ"מ נקבה |
|
Fr 1-2.4- kfkg |
|
|
Dc -50 ghz |
1.25 |

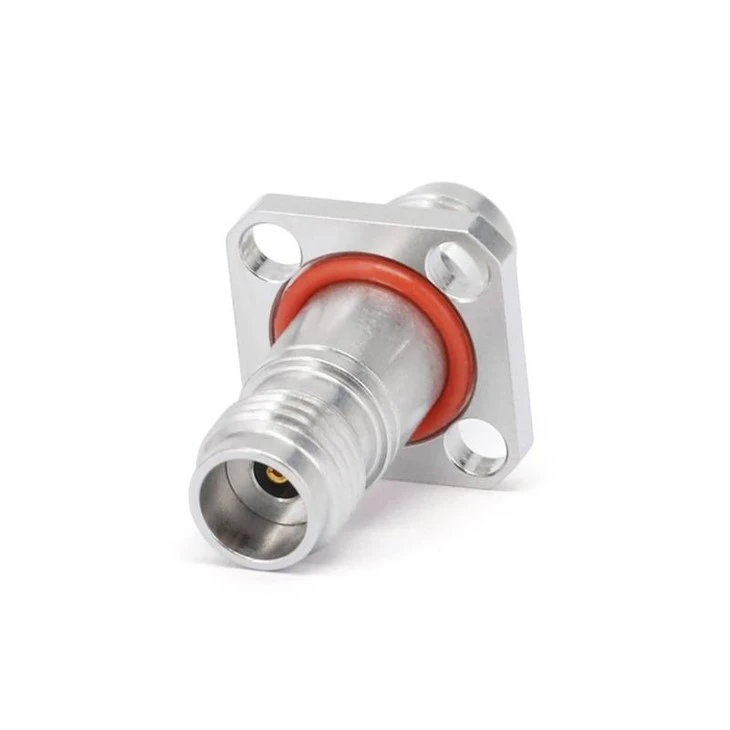

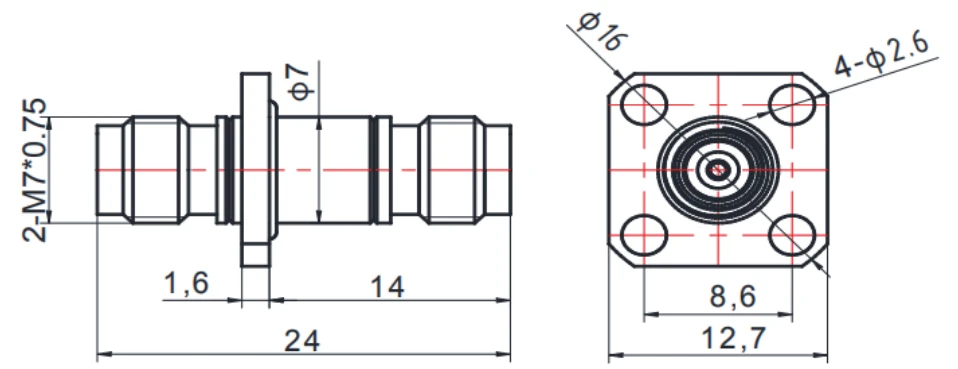

נקבה 2.4 מ"מ לנקבה של 2.4 מ"מ עם אוגן 4 חור |
|
FR 1-2.4- JWKS |
|
|
Dc -50 ghz |
1.25 |

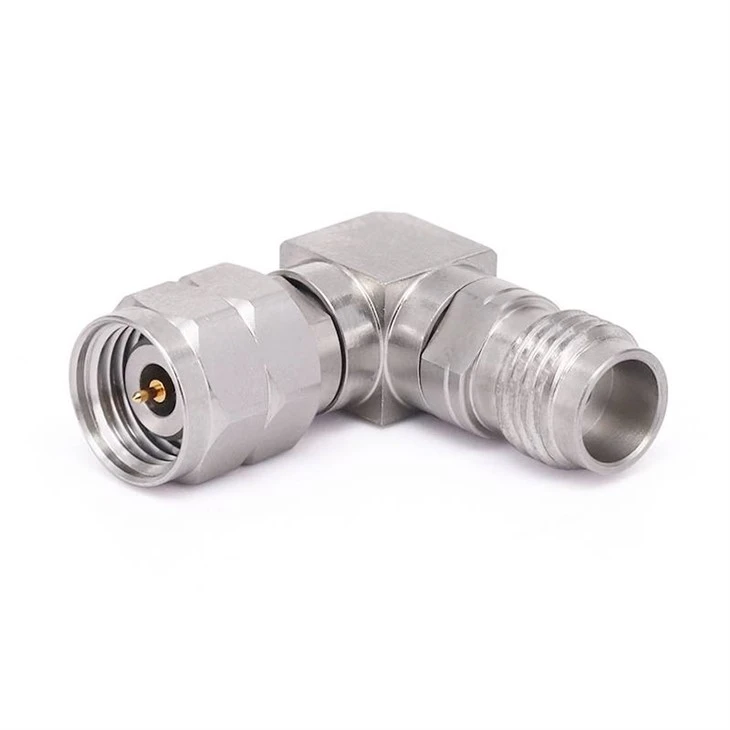

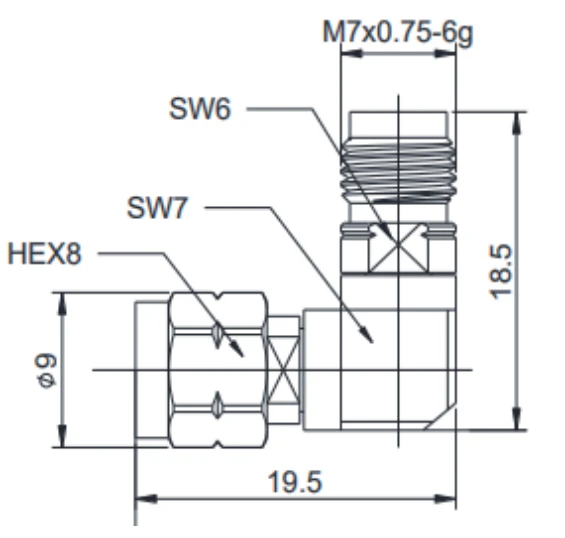

2.4 מ"מ זכר לנקבה 2.4 מ"מ עם זווית ימנית |
|
Fr 1-2.4- kykg |
|
|
Dc -50 ghz |
1.25 |

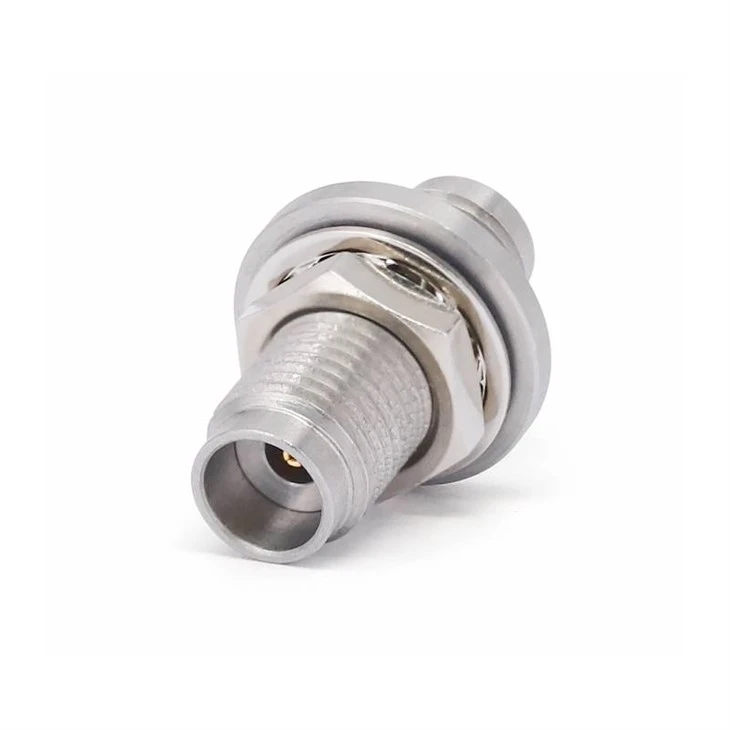

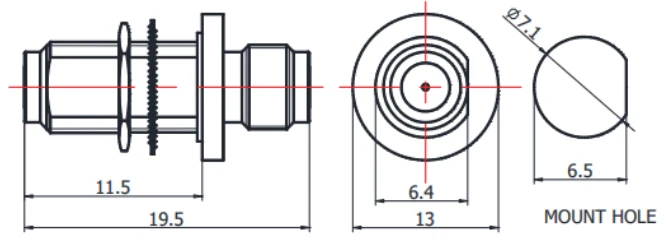

נקבה 2.4 מ"מ לנקבה של 2.4 מ"מ עם הרכבה |
|
מתאם RF של 2.92 מ"מ עד 2.4 מ"מ |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1-2.92/2.4- jjs |
|
|
Dc -40 ghz |
1.15 |

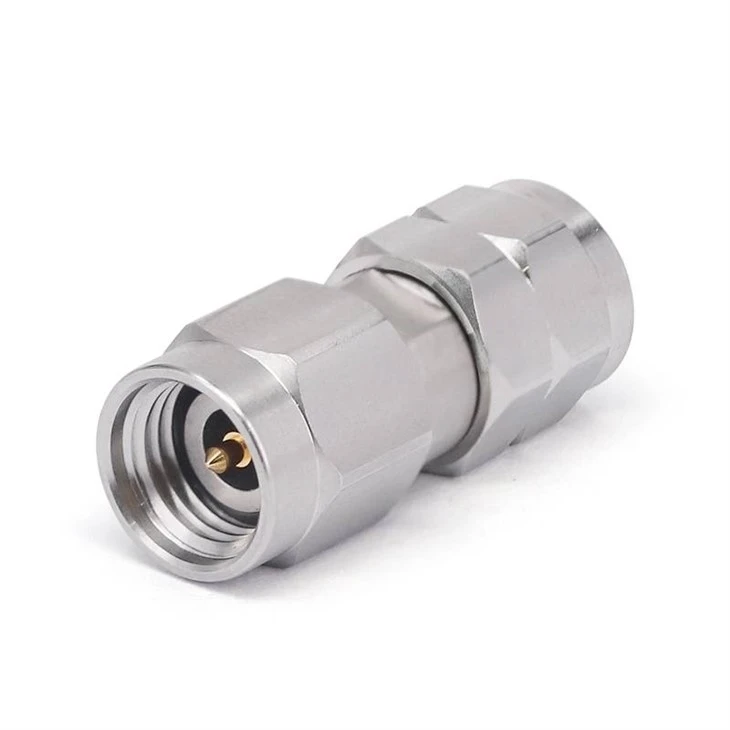

2.92 מ"מ זכר ל -2.4 מ"מ זכר |
|
Fr 1-2.92/2.4- kks |
|
|
Dc -40 ghz |
1.15 |

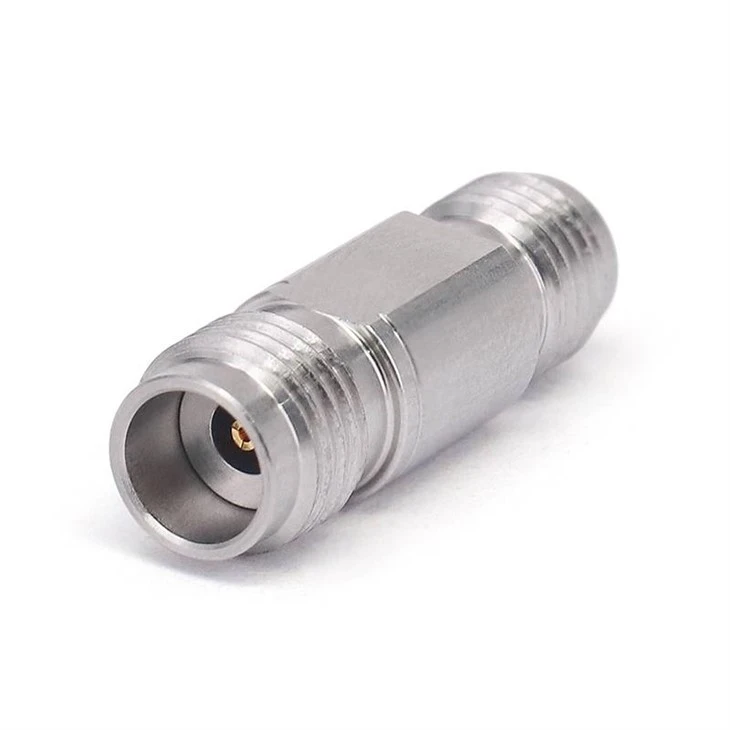

נקבה 2.92 מ"מ לנקבה 2.4 מ"מ |
|
Fr 1-2.92/2.4- jks |
|
|
Dc -40 ghz |
1.15 |

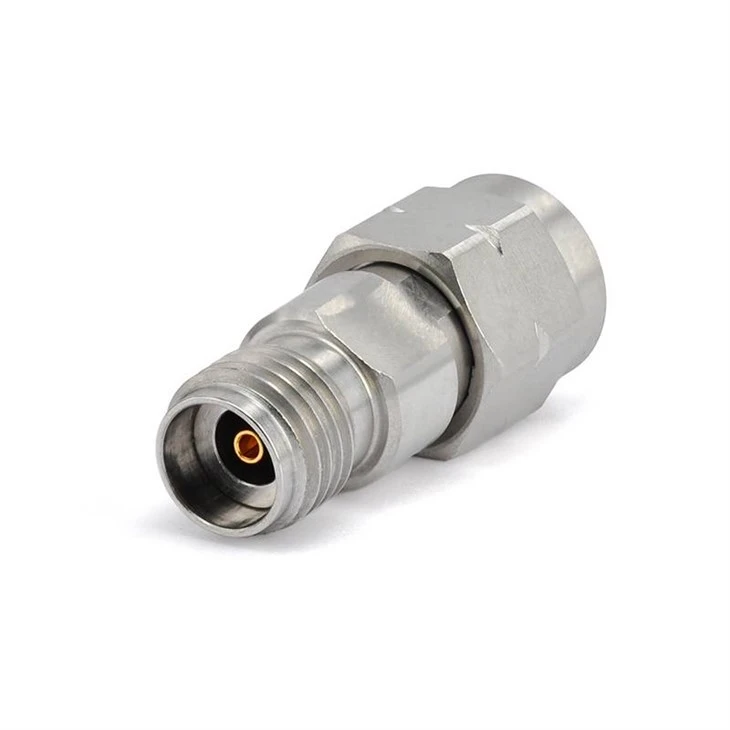

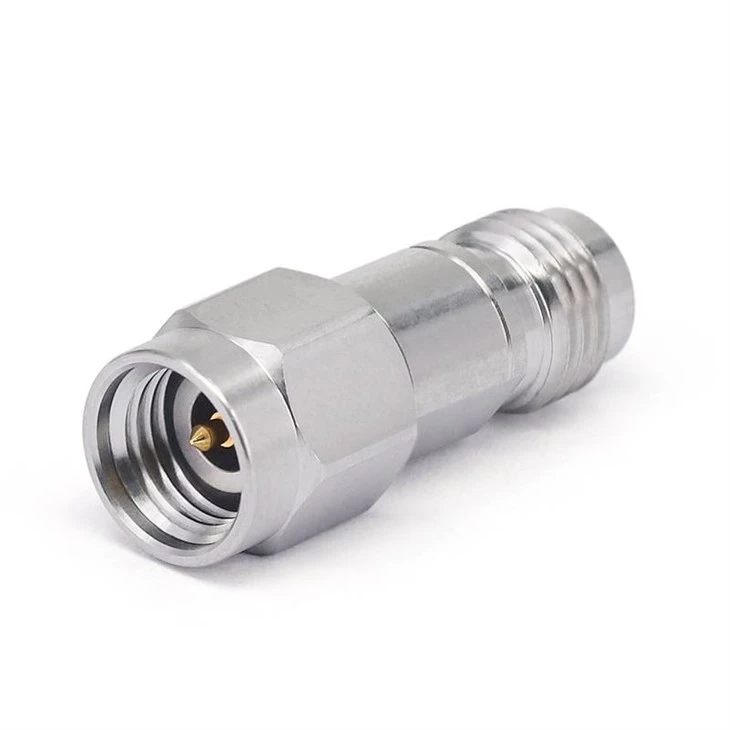

2.92 מ"מ זכר לנקבה 2.4 מ"מ |
|
Fr 1-2.92/2.4- kJs |
|
|
Dc -40 ghz |
1.15 |
2.92 מ"מ נקבה עד 2.4 מ"מ זכר |
|
Fr 1-2.92/2.4- jwjs |
|
|
Dc -40 ghz |
1.15 |

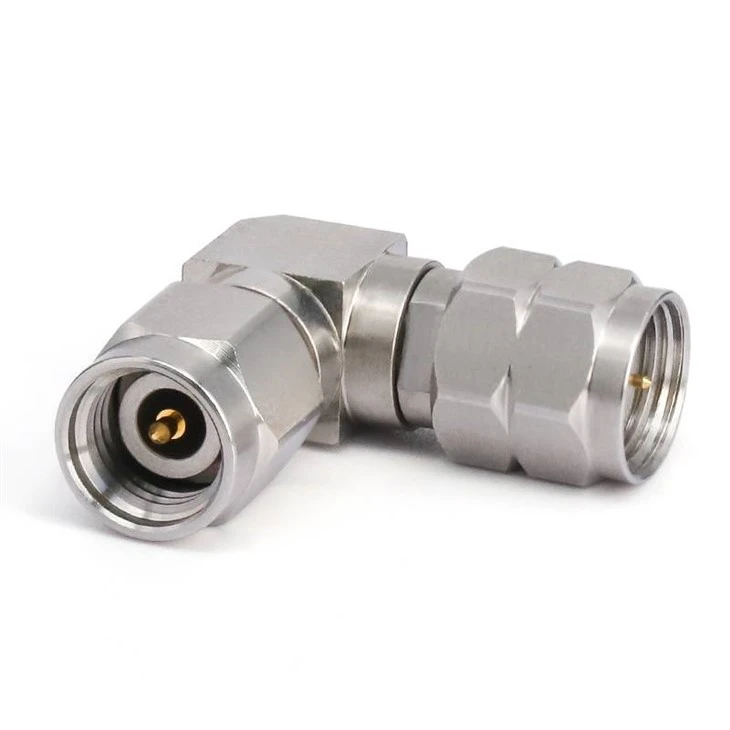

2.92 מ"מ זכר ל -2.4 מ"מ זכר עם מלאך נכון |
|
3.5 מ"מ עד 2.4 מ"ממתאם RF |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1-3.5/2.4- jjs |
|
|
Dc -33 ghz |
1.15 |

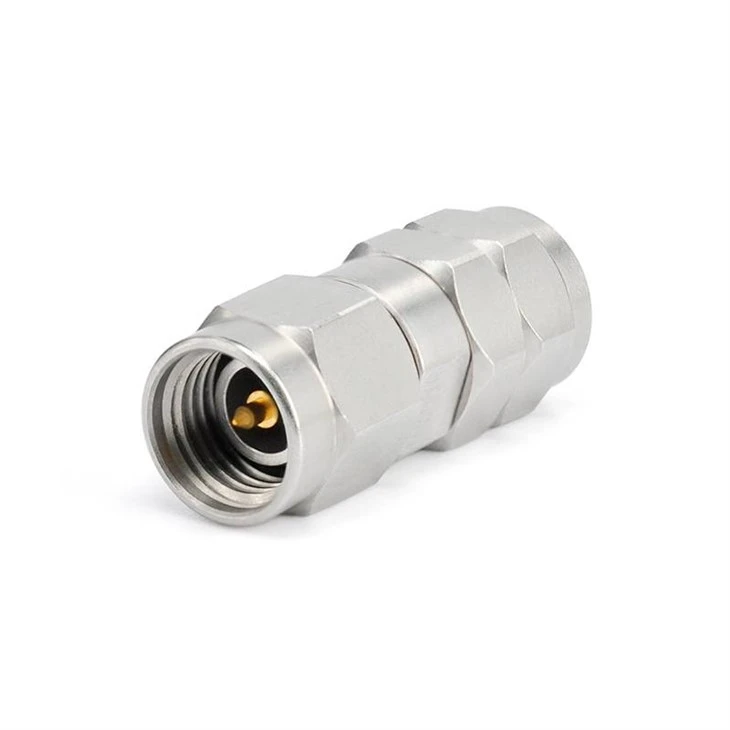

גברים 3.5 מ"מ זכר ל -2.4 מ"מ זכר |
|
Fr 1-3.5/2.4- kks |
|
|
Dc -33 ghz |
1.15 |

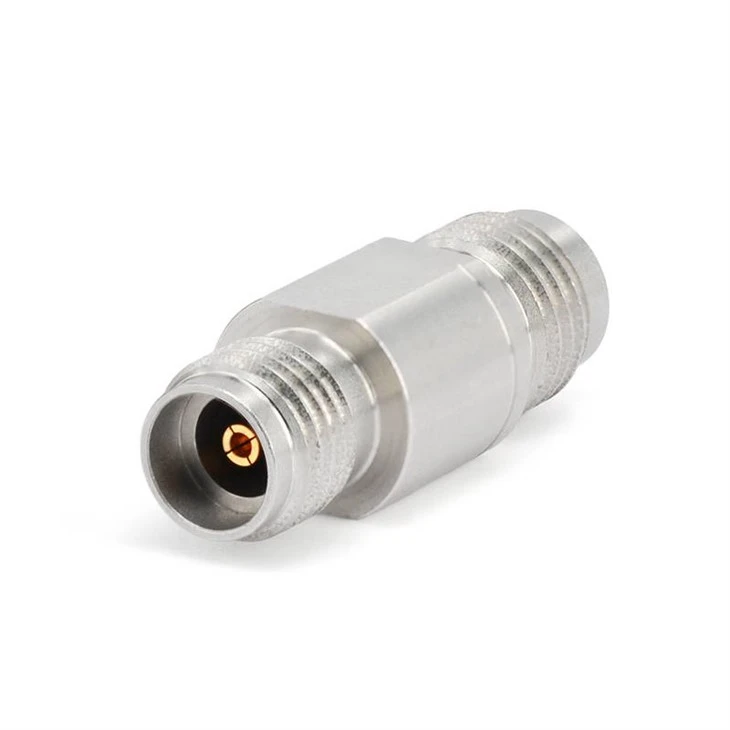

נקבה 3.5 מ"מ לנקבה של 2.4 מ"מ |
|
Fr 1-3.5/2.4- jks |
|
|
Dc -33 ghz |
1.15 |

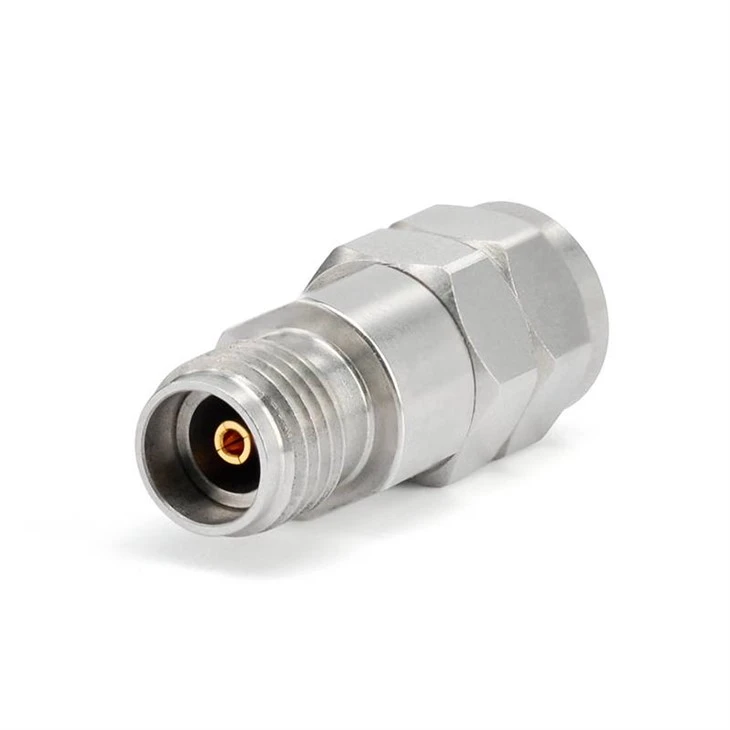

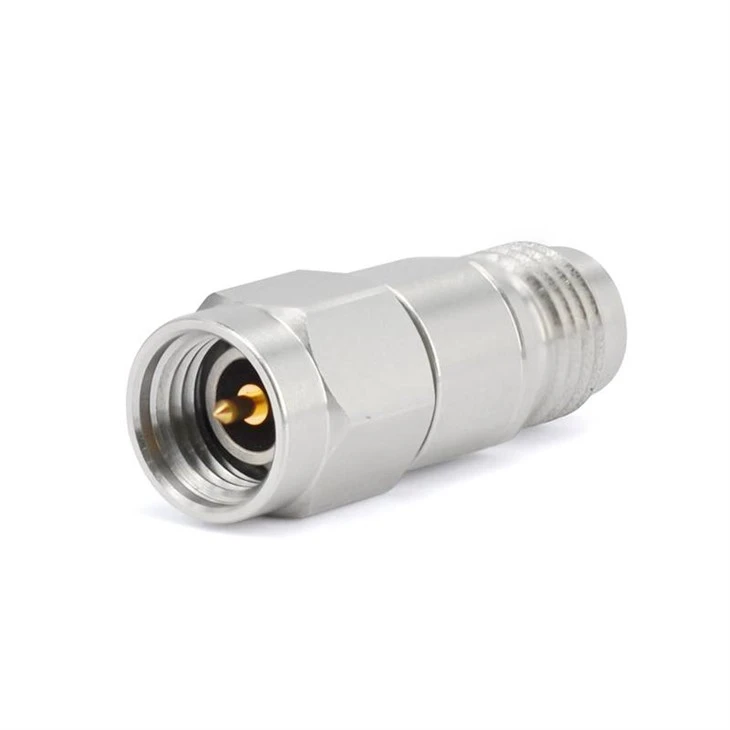

3.5 מ"מ גברים עד 2.4 מ"מ נקבה |
|
Fr 1-3.5/2.4- kJs |
|
|
Dc -33 ghz |
1.15 |
נקבה 3.5 מ"מ ל -2.4 מ"מ זכר |
|
1.85 מ"מ עד 2.4 מ"מ מתאם RF |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1-2.4/1.85- jjs |
|
|
Dc -50 ghz |
1.25 |
זכר 2.4 מ"מ לגבר 1.85 מ"מ |
|
Fr 1-2.4/1.85- kks |
|
|
Dc -50 ghz |
1.25 |
נקבה 2.4 מ"מ עד 1.85 מ"מ נקבה |
|
Fr 1-2.4/1.85- jks |
|
|
Dc -50 ghz |
1.25 |
2.4 מ"מ זכר לנקבה 1.85 מ"מ |
|
Fr 1-2.4/1.85- kJs |
|
|
Dc -50 ghz |
1.25 |
2.4 מ"מ נקבה עד 1.85 מ"מ זכר |
|
מתאם RF של 2.4 מ"מ ל- GPO (SMP) |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1-2.4/gpo-jj |
|
|
Dc -40 ghz |
1.25 |

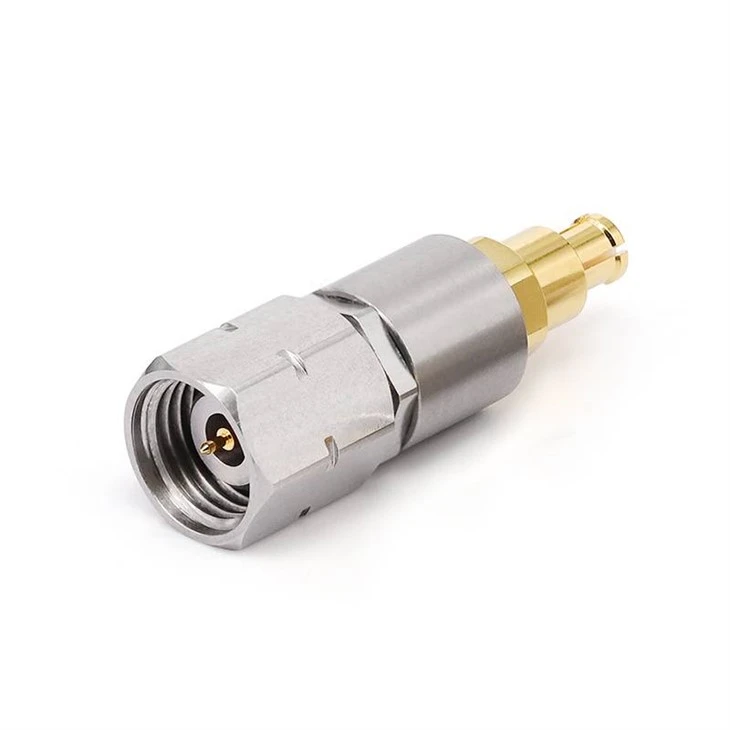

2.4 מ"מ זכר ל- GPO (SMP) זכר |
|
Fr 1-2.4/gpo-kk |
|
|
Dc -40 ghz |
1.25 |

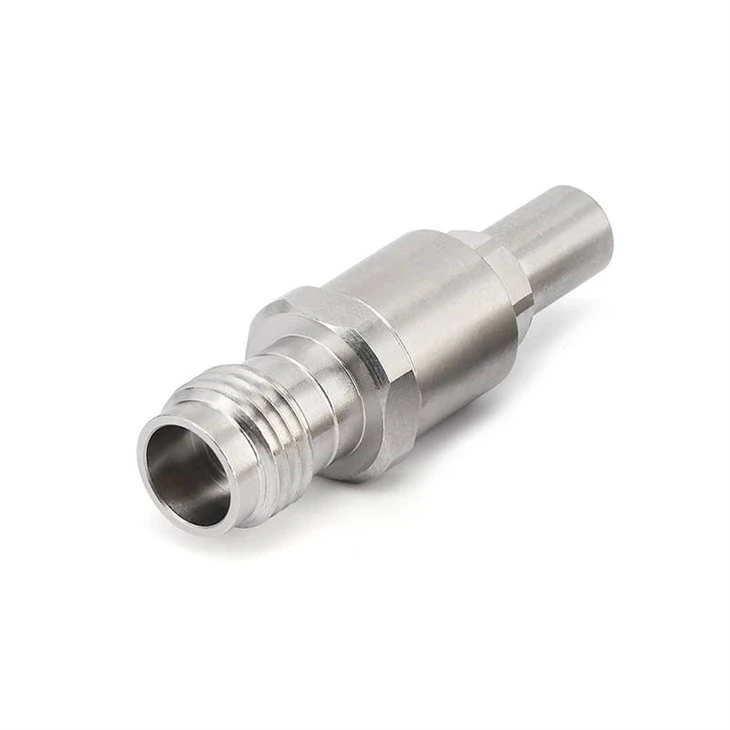

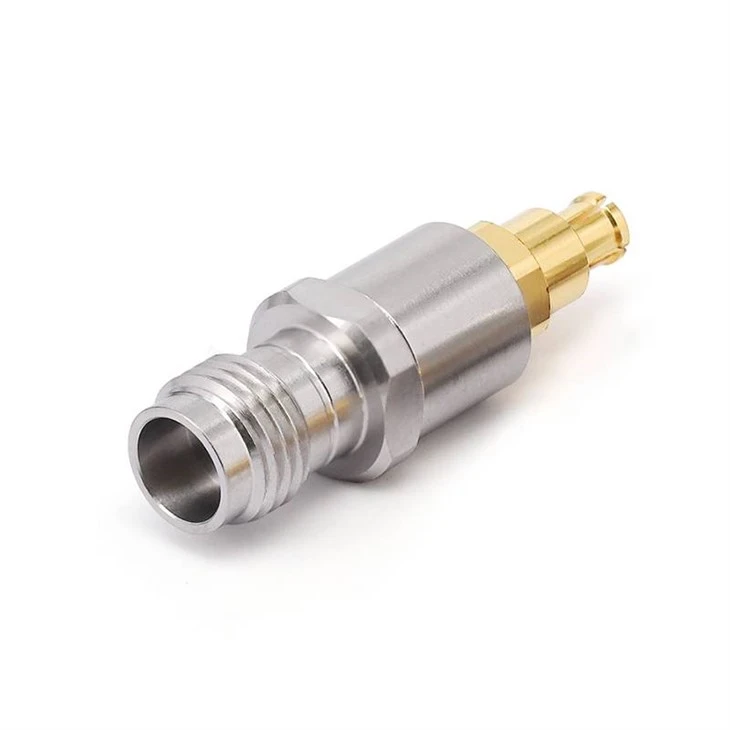

נקבה 2.4 מ"מ ל- GPO (SMP) נקבה |
|
Fr 1-2.4/gpo-jk |
|
|
Dc -40 ghz |
1.25 |
2.4 מ"מ זכר ל- GPO (SMP) נקבה |
|
Fr 1-2.4/gpo-kj |
|
|
Dc -40 ghz |
1.25 |
2.4 מ"מ נקבה ל- GPO (SMP) זכר |
|
2.4 מ"מ ל- GPPO (Mini SMP) מתאם RF |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1-2.4/gppo-jj |
|
|
Dc -40 ghz |
1.25 |

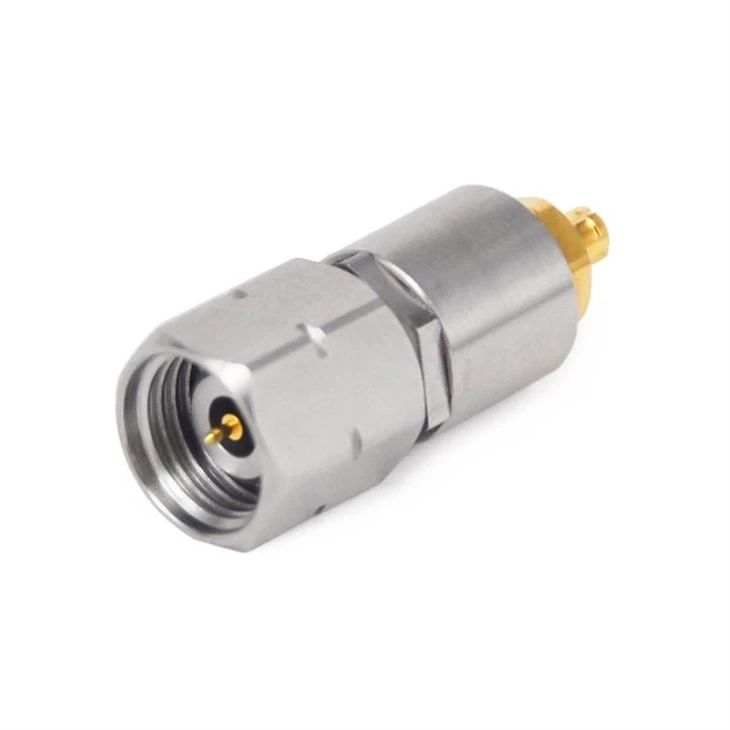

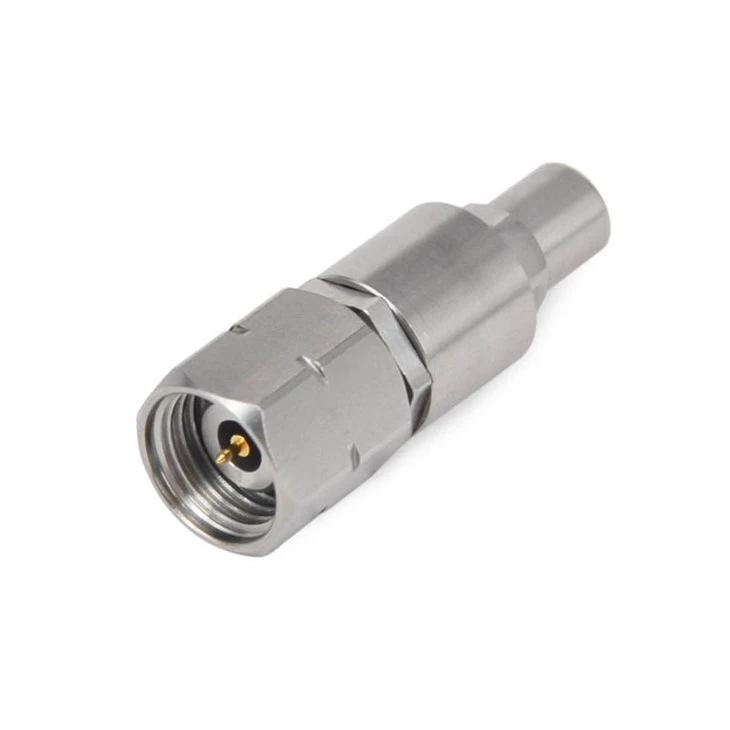

2.4 מ"מ זכר ל- GPPO (Mini-SMP) זכר |
|
Fr 1-2.4/gppo-kk |
|
|
Dc -40 ghz |
1.25 |

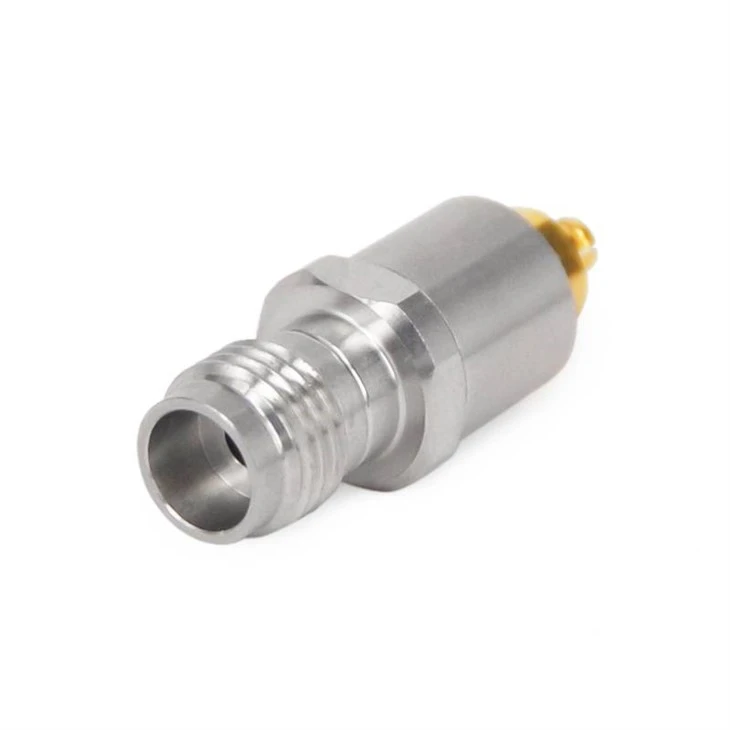

נקבה 2.4 מ"מ ל- GPPO (Mini-SMP) נקבה |
|
Fr 1-2.4/gppo-jk |
|
|
Dc -40 ghz |
1.25 |
2.4 מ"מ זכר ל- GPPO (Mini-SMP) נקבה |
|
Fr 1-2.4/gppo-kj |
|
|
Dc -40 ghz |
1.25 |
2.4 מ"מ נקבה ל- GPPO (Mini-SMP) זכר |
