מחברי שדל
מחבר קואקסיאלי הוא פיתרון ביצועים גבוה המיועד ליישומי כבלים קואקסיאליים שונים. הוא מהונדס בדיוק, הוא מבטיח העברת אותות אמינה ויציבה, מה שהופך אותו לבחירה אידיאלית לשימוש מסחרי ותעשייתי כאחד. כגון מחבר Coax של SMA שלנו עבור .086 '' &. 141 '' &. 047 '' 'סדרה, מחבר קואקסיאלי המכסה את טווח התדרים מ- DC -26. 5GHz.
תיאור
מבוא מוצר

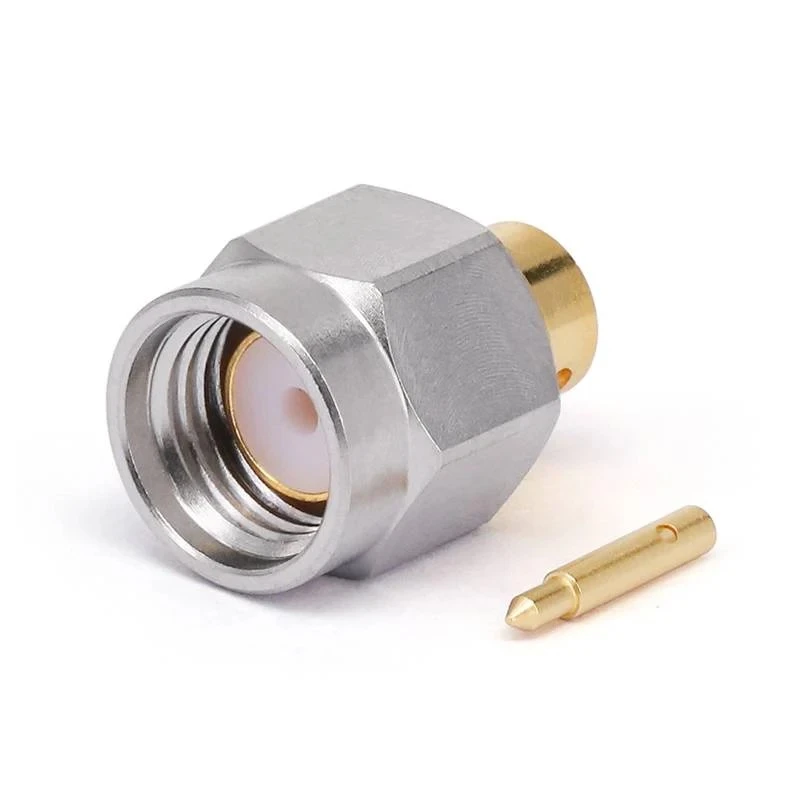

מחבר קואקסיאלי הוא פיתרון ביצועים גבוה המיועד ליישומי כבלים קואקסיאליים שונים. הוא מהונדס בדיוק, הוא מבטיח העברת אותות אמינה ויציבה, מה שהופך אותו לבחירה אידיאלית לשימוש מסחרי ותעשייתי כאחד. כגון מחבר Coax של SMA שלנו עבור .086 '' &. 141 '' &. 047 '' 'סדרה, מחבר קואקסיאלי המכסה את טווח התדרים מ- DC -26. 5GHz. למחבר זה גוף פליז וגוף נירוסטה, מבטיח ביצועי מיקרוגל מצוינים עם אובדן הכניסה נמוך ו- VSWR של 1.25. מחבר זה מיוצר במדויק לתעשיות RF כמו צבא ומרחב, תקשורת RF, בדיקה ומדידה ויישומים תעשייתיים.
סגנון גוף מוצר

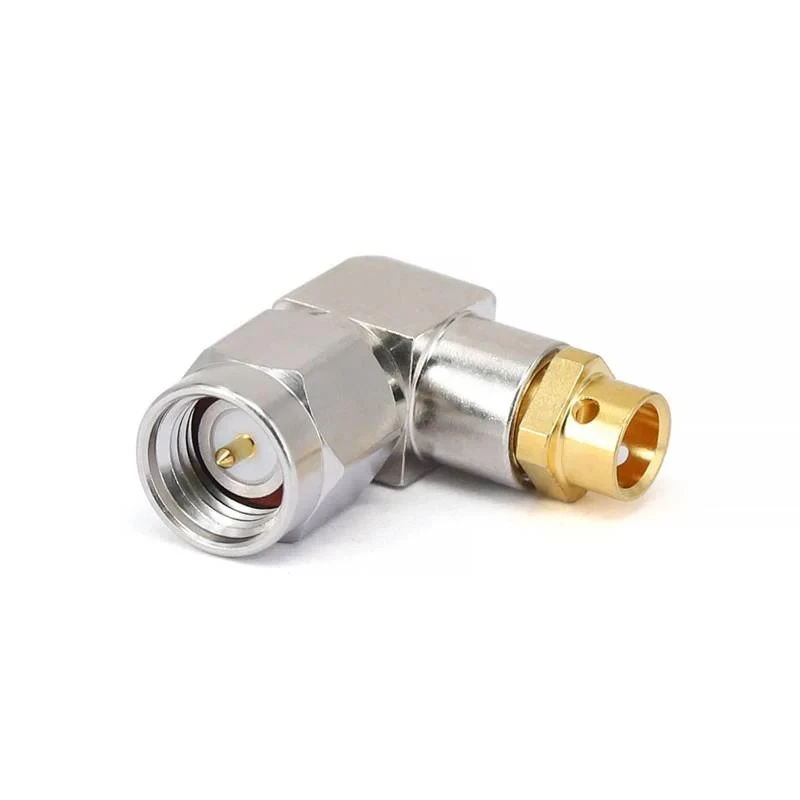

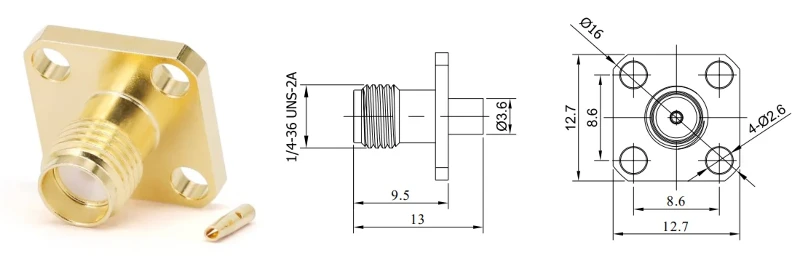

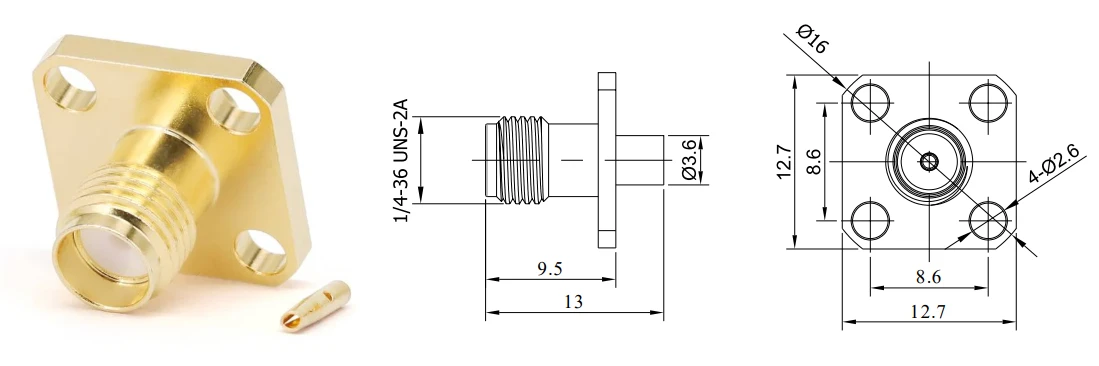

למחברי השדל יש ארבעה סוגים של צורות גוף, כמו ישר, אוגן 4 חור, זווית ימנית, הר -ראש. אנו יכולים לבחור מתאמים עם מבנים שונים בהתאם לתרחישים שונים של יישומים.
יישום מוצר
SMA, 2.92 מ"מ, 2.4 מ"מ, 1.85 מ"מ, GPO (SMP), PPO (MINI-SMP) מחבר קואקסיאלי כולל תאימות למפרטי כבלים רבים הנפוצים: .086 '' &. 141 '' &. 047 '' כבלים סדרה ו. יתר על כן, זה תואם לחלוטין לכבלים יציבים 3506, 3507 סדרת 3507. כבלים בסדרת 3506 יכולים לשמור על ביצועים מצוינים על פני פס תדרים מ- DC ל- 40GHz, ואפילו עד 67GHz. בין אם אתם עובדים על פרויקטים הכוללים טלקומוניקציה, תעופה וחלל או ציוד בדיקה ומדידה, מחבר זה מספק שילוב חלק עם תשתית הכבלים הקיימת שלכם.
שאלות נפוצות לרכש
נתוני מפרט מוצרים
|
תְצוּרָה |
|
|
סוג מחבר |
SMA/2.92 מ"מ/2.4 מ"מ/1.85 מ"מ/GPO/GPPO |
|
עכבה של מחבר |
50 אוהם |
|
קוטביות מחברים |
תֶקֶן |
|
שיטת הר מחבר |
אַף לֹא אֶחָד |
|
סגנון גוף מחבר |
זווית ישרה/ימנית/הרכבה על אוגן חור 4 חור |
|
מידע על חומרים |
|
|
איש קשר מרכזי |
מצופה זהב קובייה |
|
קשר חיצוני |
קוביה ופלדת אל חלד |
|
גוּף |
קוביה ופלדת אל חלד |
|
דיאלקטרי |
PEI/PTFE |
|
נתונים סביבתיים |
|
|
טווח טמפרטורות |
-55 תואר ל +165 תואר |
|
2011/65/EU (ROHS) |
תואם |
סוג מוצר

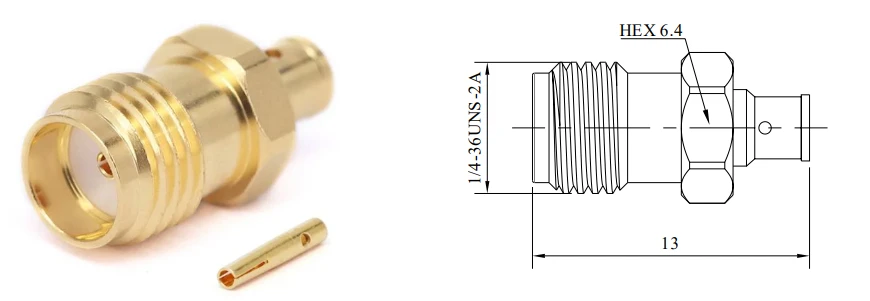

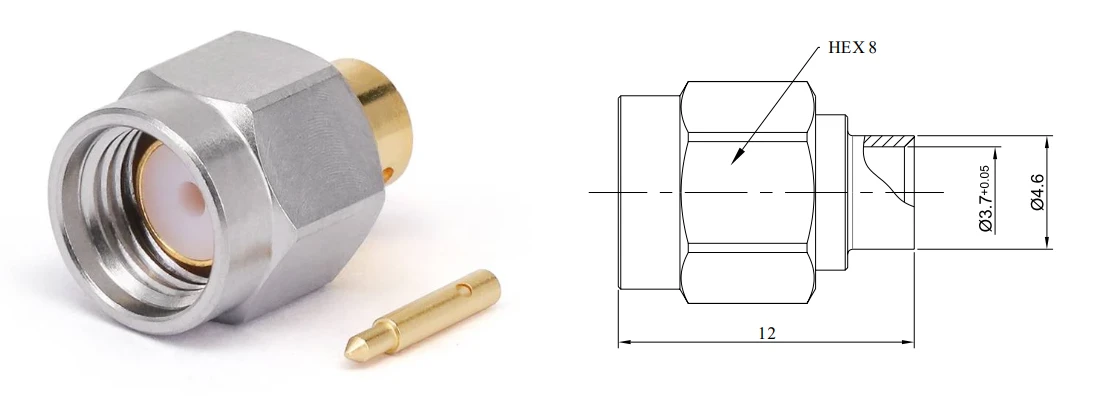

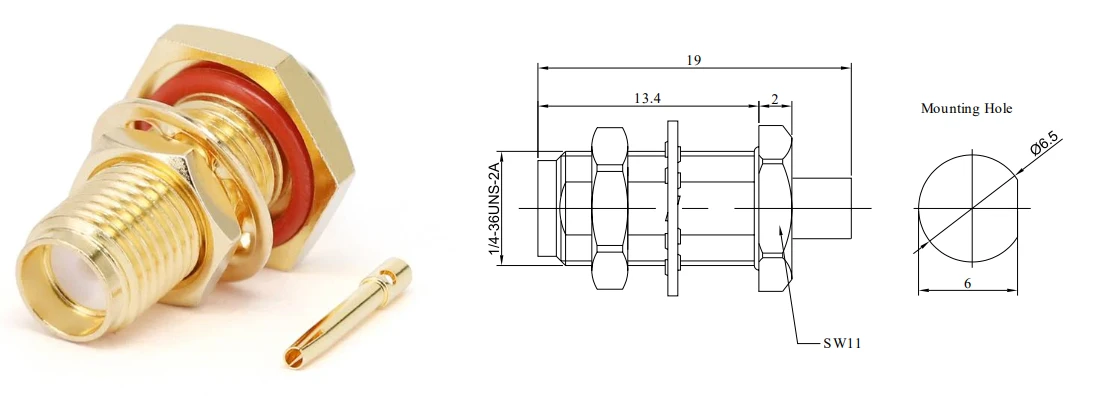

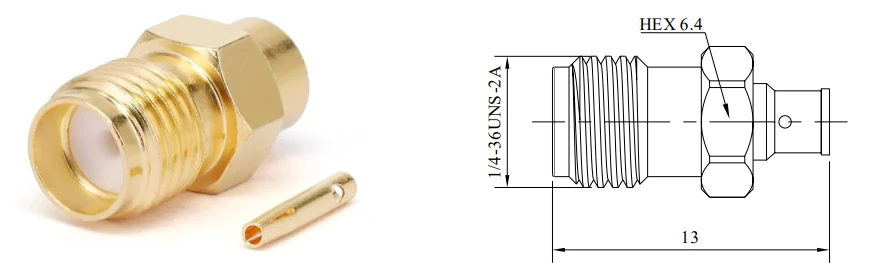

| מחברי שדל SMA | |||
 |
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|

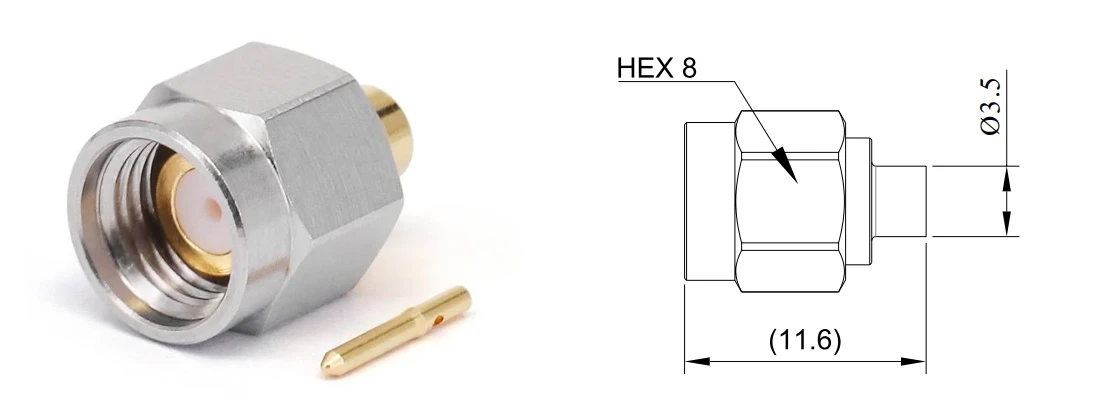

FR 2- SMA-JB3S |
Dc -18 ghz |
.141 '' סדרה |
|
 |
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|

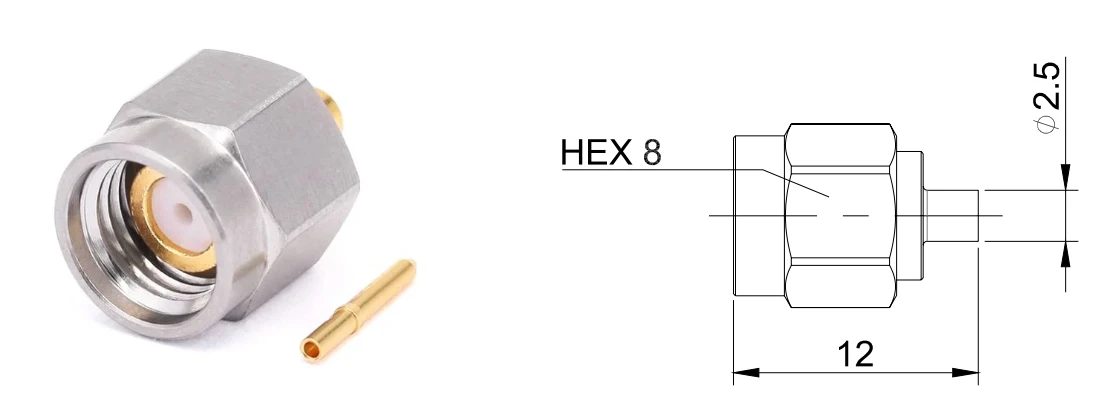

FR 2- SMA-JB2S |
Dc -26. 5GHz |
סדרת .086 '' |
|
 |
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|

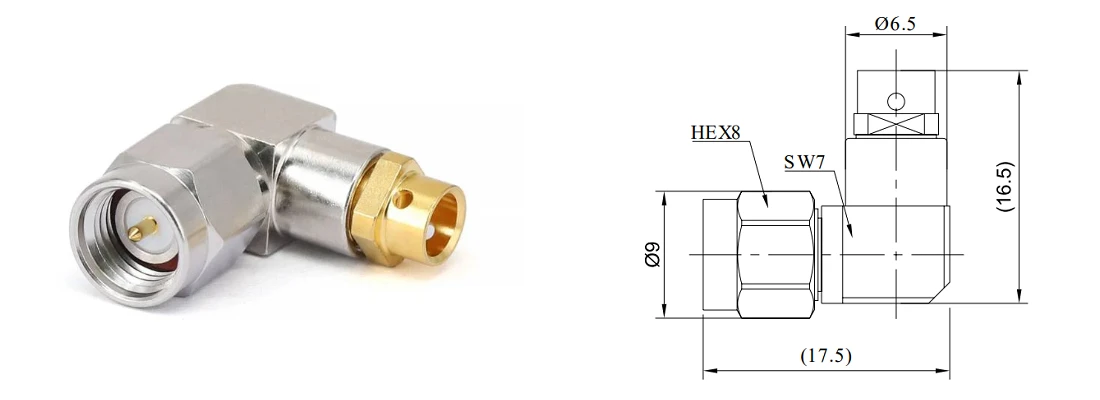

FR 2- SMA-JB1S |
Dc -16. 5GHz |
סדרת .047 '' |
|
 |
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|

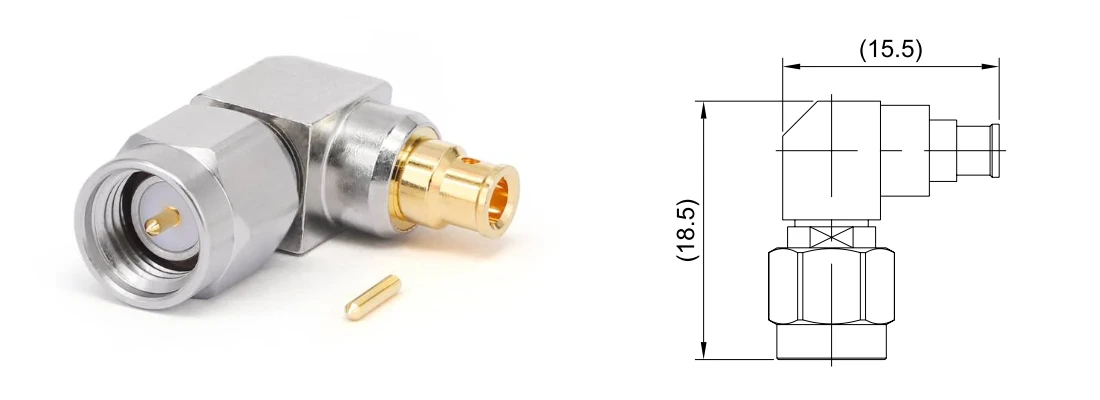

Fr 2- sma-jwb 3-2 |
Dc -18 ghz |
.141 '' סדרה |
|
|
|
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|
FR 2- SMA-JWB1S |
Dc -26. 5GHz |
סדרת .047 '' |
|
 |
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|
FR 2- SMA-KYB3 |
Dc -18 ghz |
.141 '' סדרה |
|
 |
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|
FR 2- SMA-KYB1S |
Dc -26. 5GHz |
סדרת .047 '' |
|
 |
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|

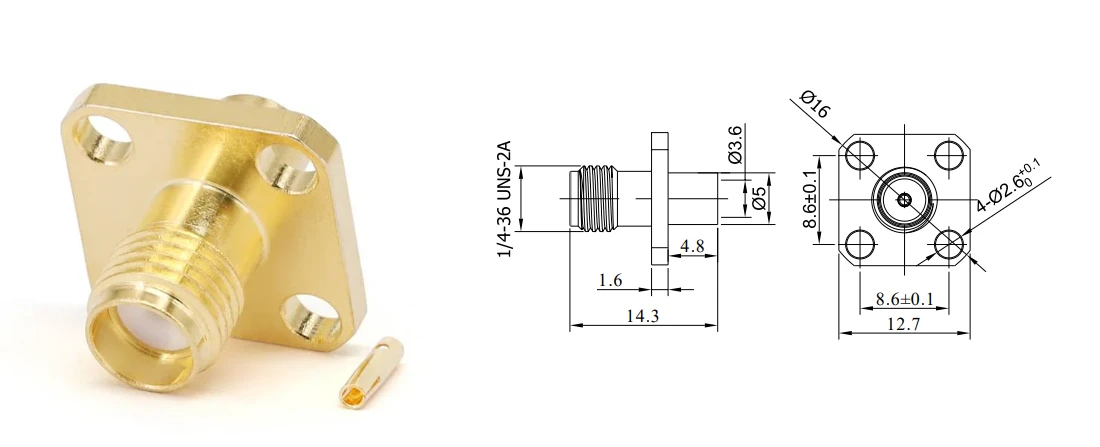

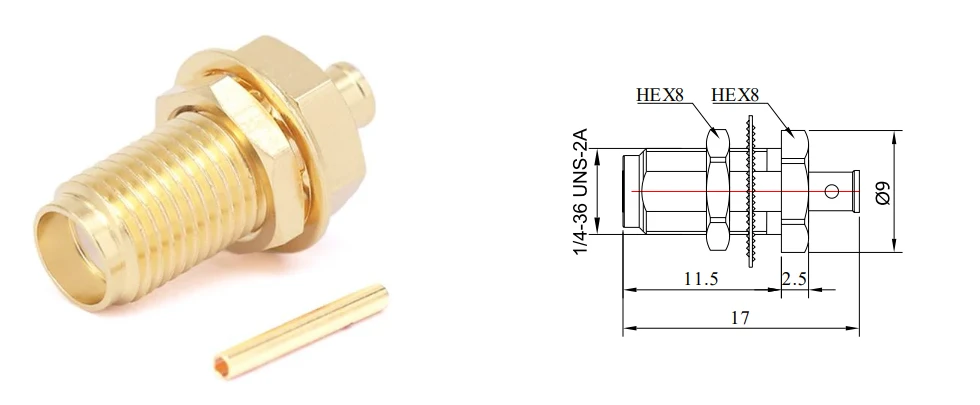

FR 2- SMA-KFB3 |
Dc -18 ghz |
.141 '' סדרה |
|
| מחברי שדל SMA | |||
 |
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|
FR 2- SMA-KFB2 |
Dc -18 ghz |
סדרת .086 '' |
|
 |
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|
FR 2- SMA-KB3 |
Dc -18 ghz |
.141 '' סדרה |
|
|
|
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|
FR 2- SMA-KB2 |
Dc -18 ghz |
סדרת .086 '' |
|

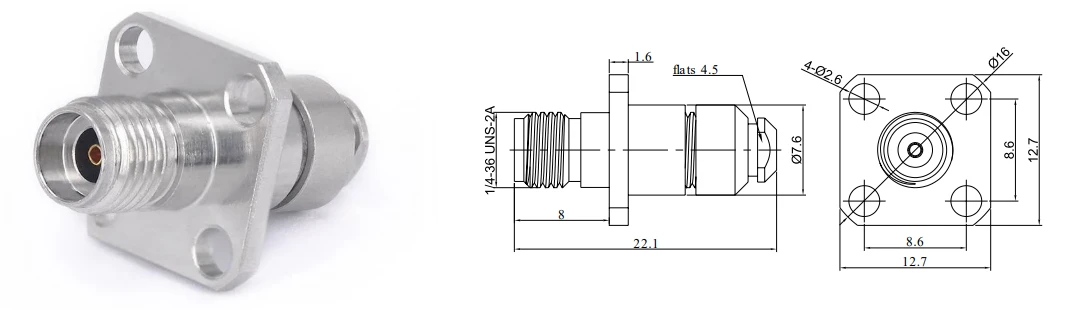

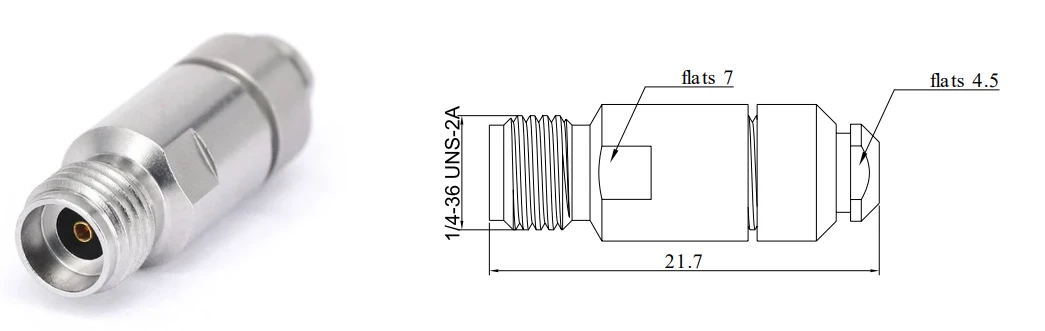

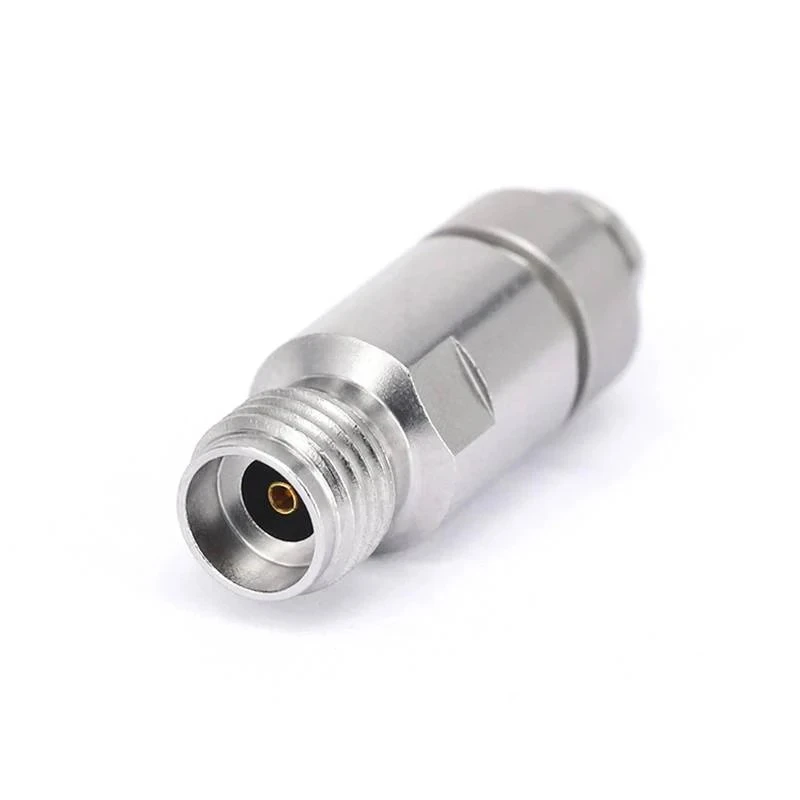

| מחברי שדל 2.92 מ"מ | |||
|
|
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|
Fr 2-2. 92- jb 2-1 |
Dc -40 ghz |
סדרת .086 '' |
|
|
|
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|

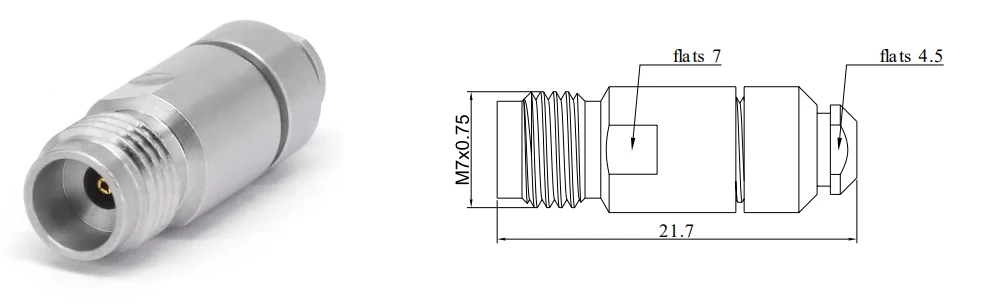

Fr 2-2. 92- kb2 |
Dc -40 ghz |
סדרת .086 '' |
|
|
|
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|

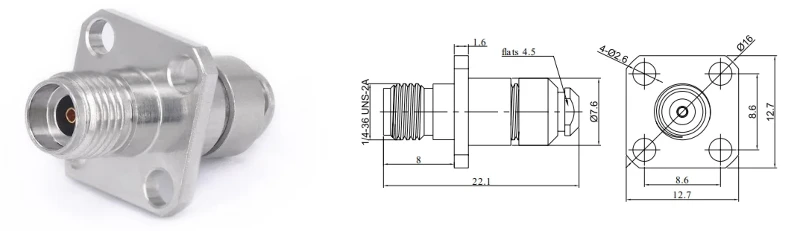

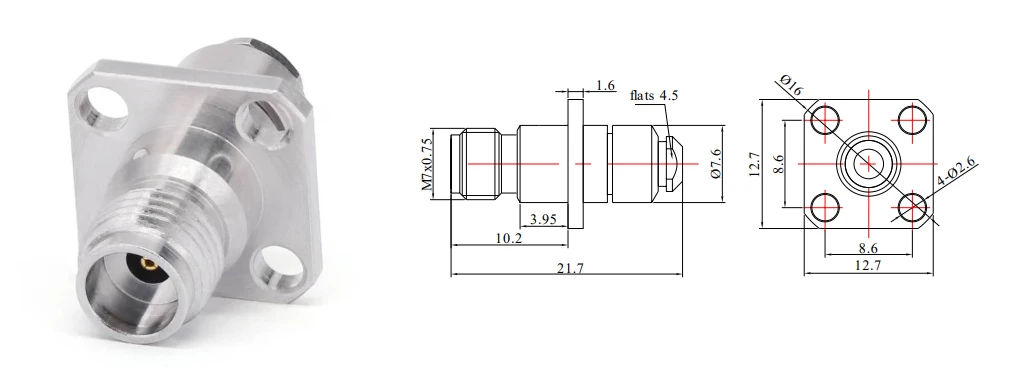

Fr 2-2. 92- kfb2 |
Dc -40 ghz |
סדרת .086 '' |
|

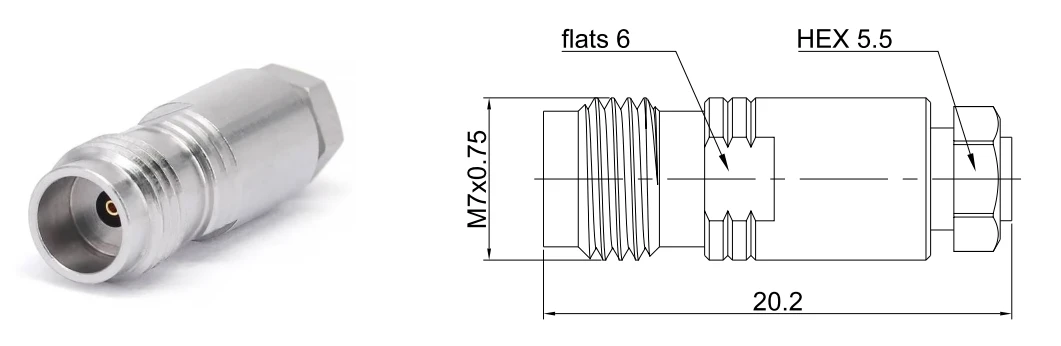

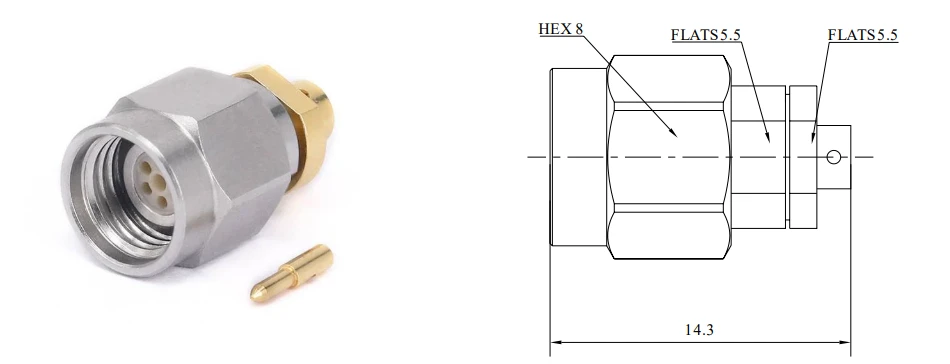

| מחברי שדל 2.4 מ"מ | |||
|
|
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|
Fr 2-2. 4- jb 2-1 |
Dc -50 ghz |
סדרת .086 '' |
|
|
|
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|
Fr 2-2. 4- kb2 |
Dc -50 ghz |
סדרת .086 '' |
|
|
|
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|
Fr 2-2. 4- kfb2 |
Dc -50 ghz |
סדרת .086 '' |
|

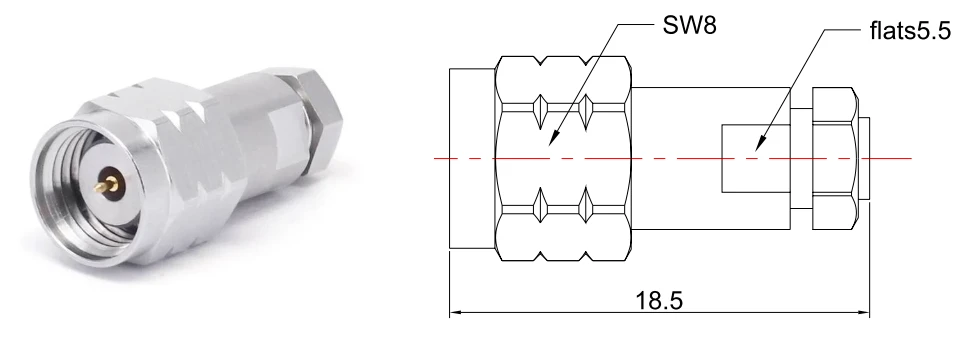

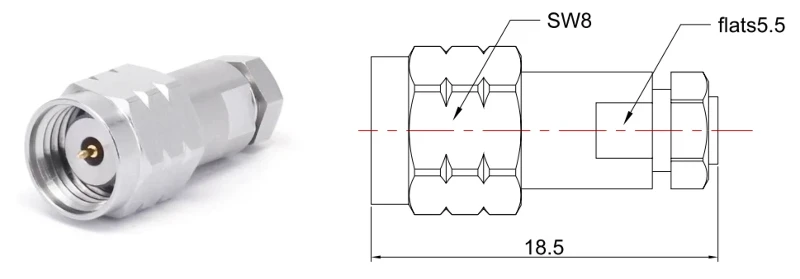

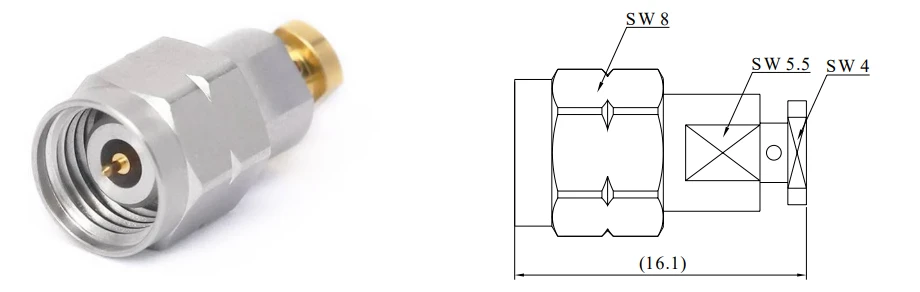

| מחברי שדל 1.85 מ"מ | |||
 |
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|
FR 2-1. 85- JB2S |
Dc -67 ghz |
סדרת .086 '' |
|
 |
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|
Fr 2-1. 85- kb2 |
Dc -67 ghz |
סדרת .086 '' |
|

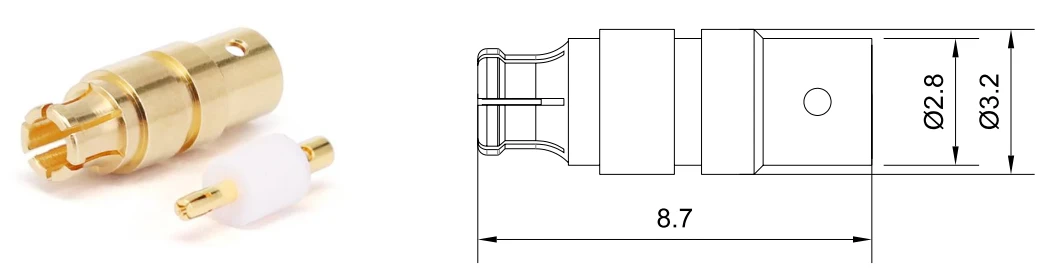

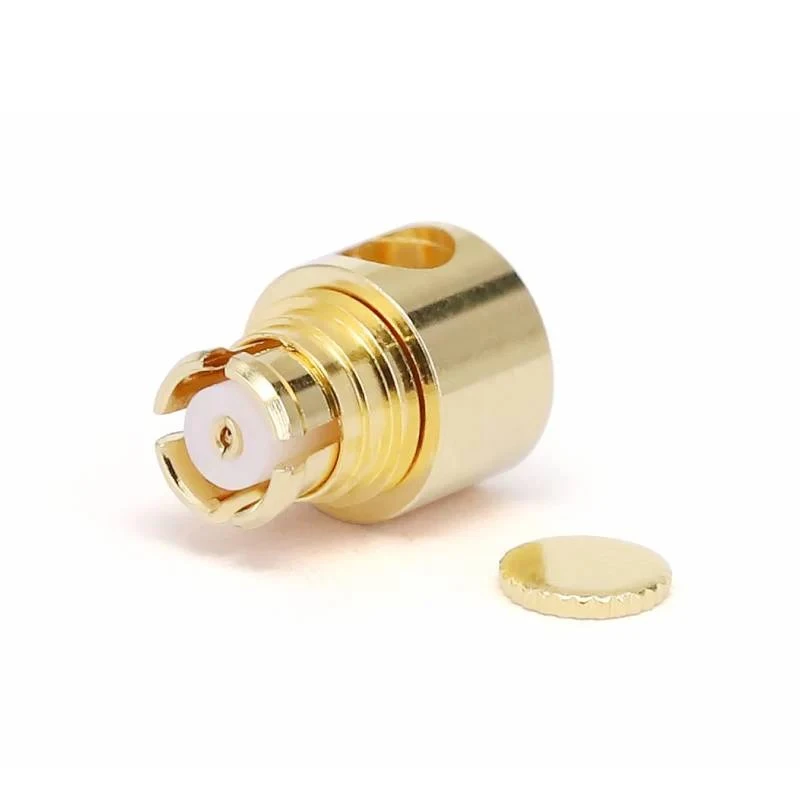

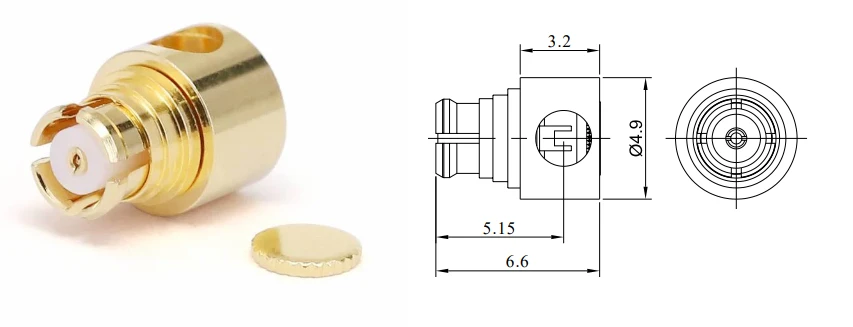

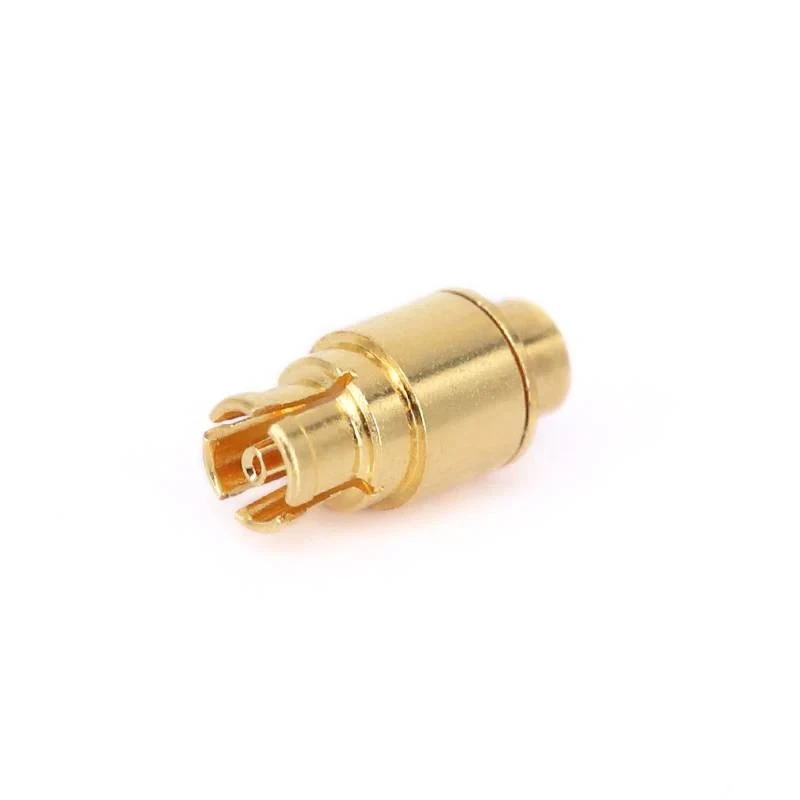

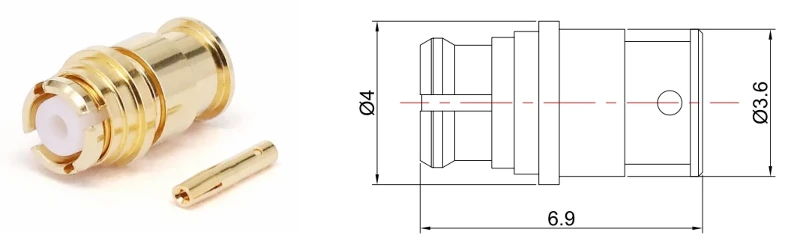

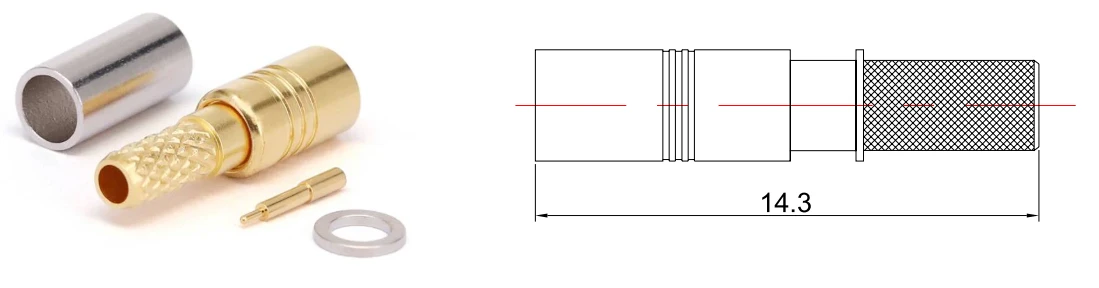

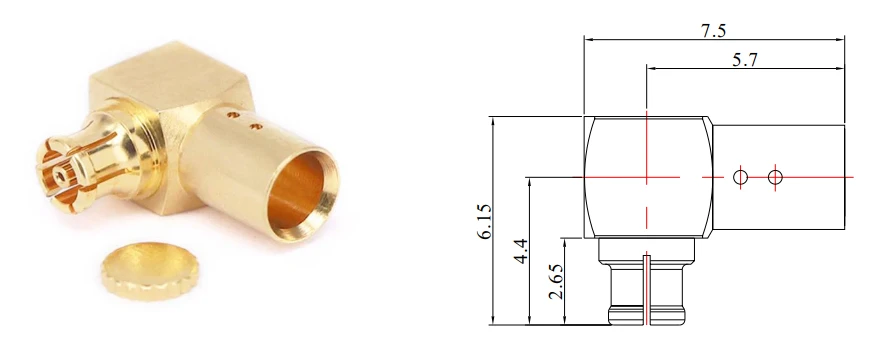

| מחברי COAX של GPO (SMP) | |||
 |
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|
Fr 2- gpo-kwb2 |
Dc -26. 5GHz |
סדרת .086 '' |
|
 |
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|

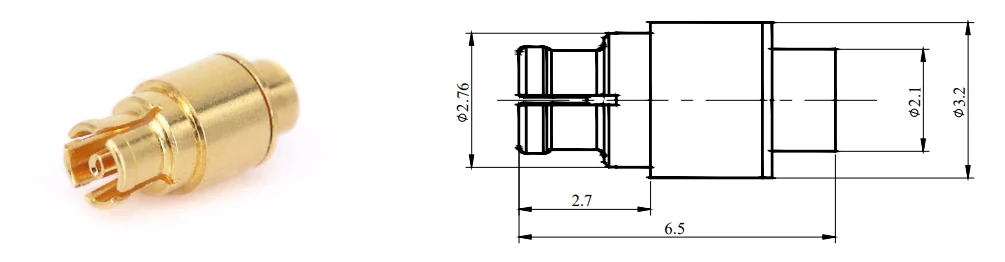

Fr 2- gpo-kb2 |
Dc -40 ghz |
סדרת .086 '' |
|
 |
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|

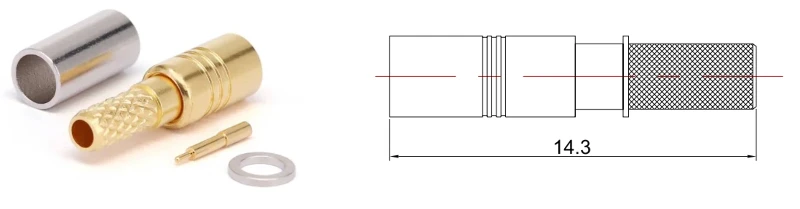

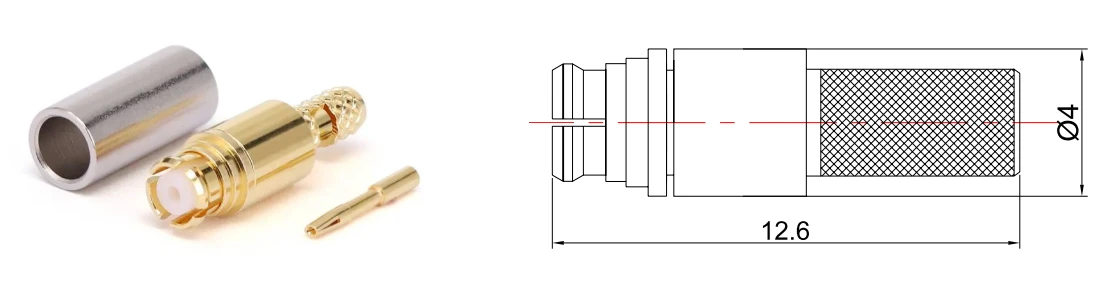

Fr 2- gpo-k3 |
Dc -3 ghz |
RG316, RG316D |
|
 |
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|
Fr 2- gpo-j3 |
Dc -3 ghz |
RG316, RG316D |
|

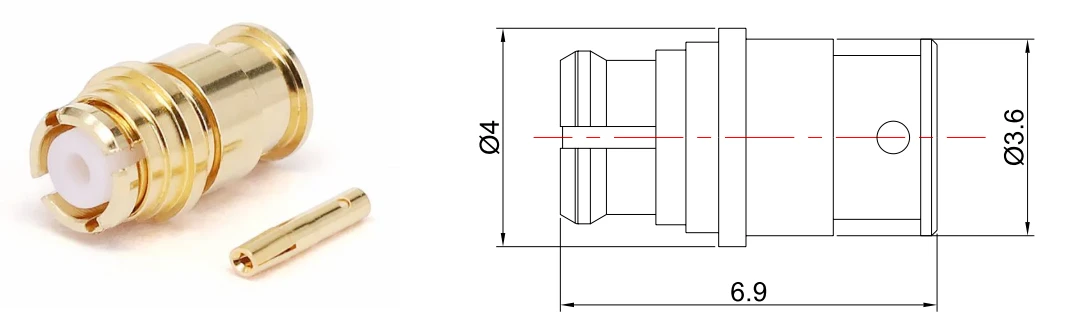

| מחברי COAX של GPPO (MINI-SMP) | |||
 |
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|
FR 1- GPPO-KB1 |
Dc -65 ghz |
סדרת .047 '' |
|
 |
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|
FR 2- GPPO-KB 2-3 |
Dc -65 ghz |
סדרת .086 '' |
|
 |
|||
|
Sku |
תֶדֶר |
כבל התאמה |
גודל רצועה |
|
FR 2- GPPO-KWB2 |
Dc -50 ghz |
סדרת .086 '' |
|
