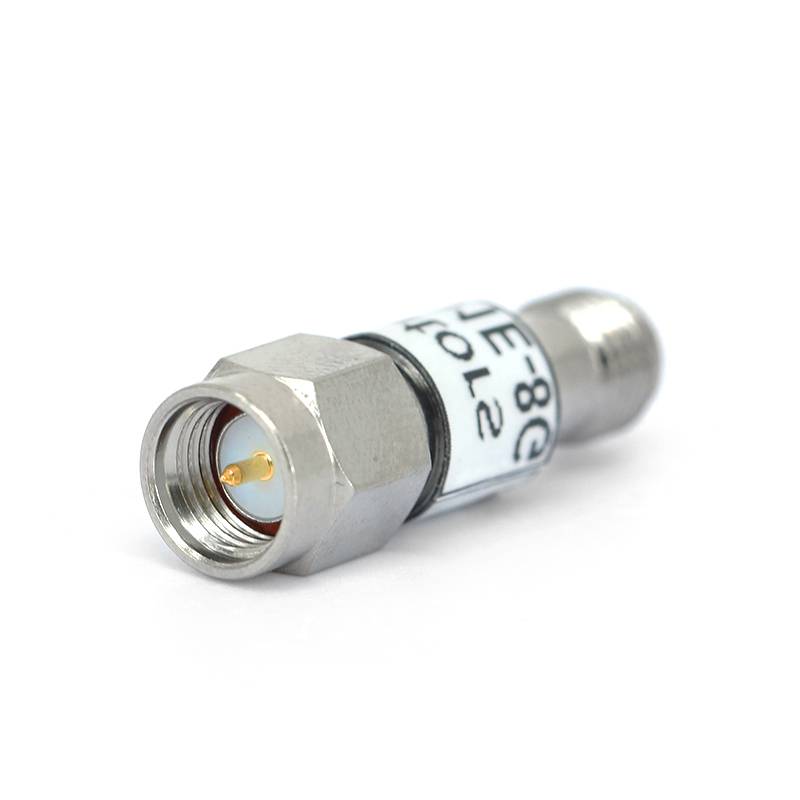

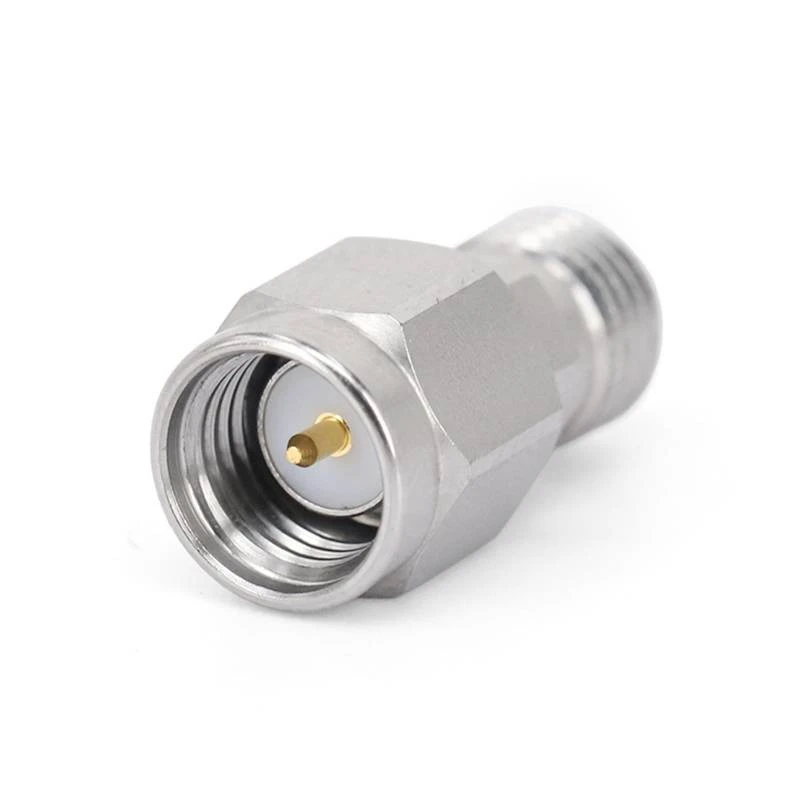

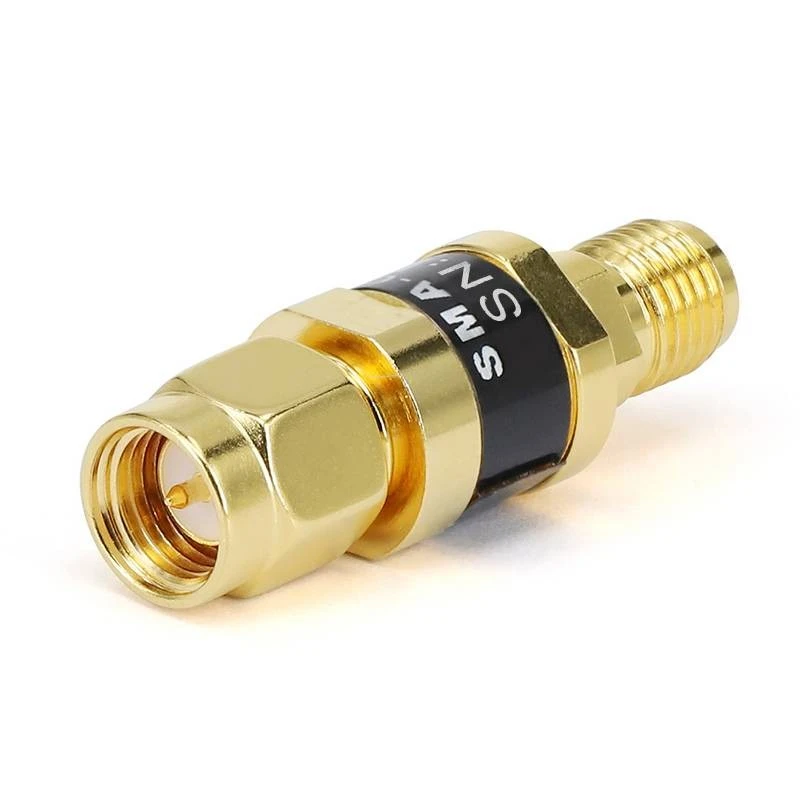

SMA מחליפים

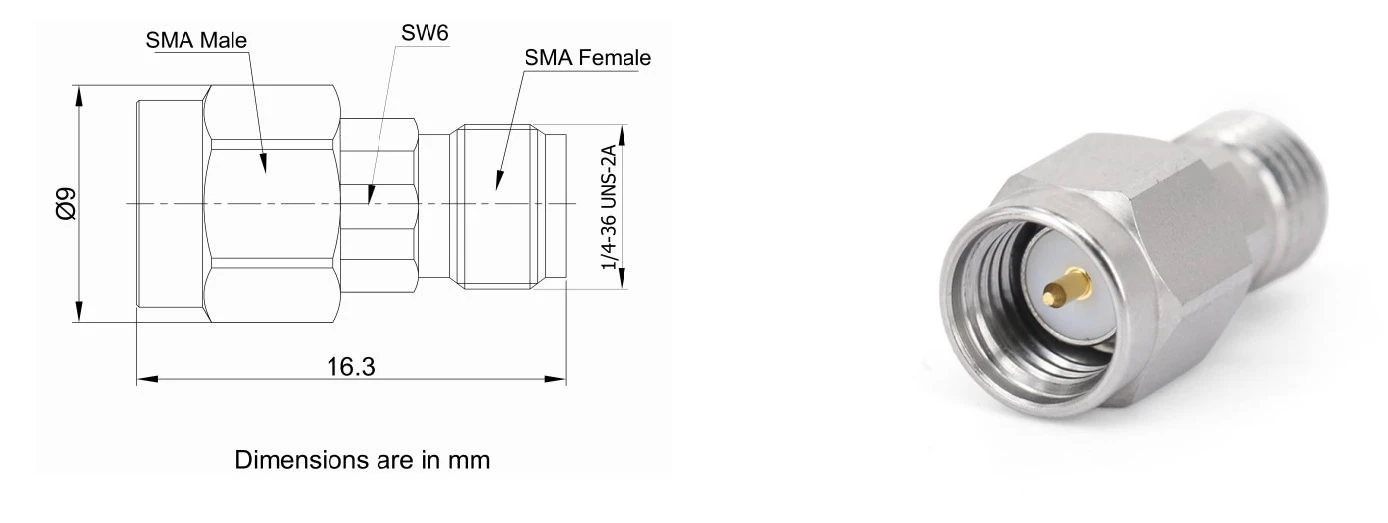

מחליפי SMA מצוידים במחברי SMA, בדרך כלל יש זכר SMA בקצה אחד נקבה SMA בקצה השני. המנחה SMA הוא רכיב אלקטרוני המשמש בתדר רדיו (RF) ומעגלי מיקרוגל. יש לו עכבה ספציפית (בדרך כלל 50 אוהם או 75 אוהם) ומשמשת להפחתת המשרעת של אותות RF או מיקרוגל בחלק מסוים מבלי להשפיע באופן משמעותי על מאפייני התדר של האותות.
תיאור
מבוא מוצר
מחליפי SMA מצוידים במחברי SMA, בדרך כלל יש זכר SMA בקצה אחד נקבה SMA בקצה השני. המנחה SMA הוא רכיב אלקטרוני המשמש בתדר רדיו (RF) ומעגלי מיקרוגל. יש לו עכבה ספציפית (בדרך כלל 50 אוהם או 75 אוהם) ומשמשת להפחתת המשרעת של אותות RF או מיקרוגל בחלק מסוים מבלי להשפיע באופן משמעותי על מאפייני התדר של האותות.
כוחו של האות מתפזר דרך אלמנטים ההתנגדות הפנימית כדי להשיג את ההנחתה של משרעת האות. על פי תצורות התנגדות שונות, ניתן להשיג דרגות הנחתה שונות, והנחתה מתבטאת בדרך כלל בדציבלים (DB).
יישום מוצר
הוא נמצא בשימוש נרחב בתקשורת אלחוטית, מכ"ם, תקשורת לוויין, בדיקה ומדידה ושדות אחרים. הוא משמש להתאמת חוזק האות, להתאים לרמת האות, לשפר את הטווח הדינמי של המערכת ולמנוע מעומס יתר של המקלט.
שאלות נפוצות לרכש
 |
|

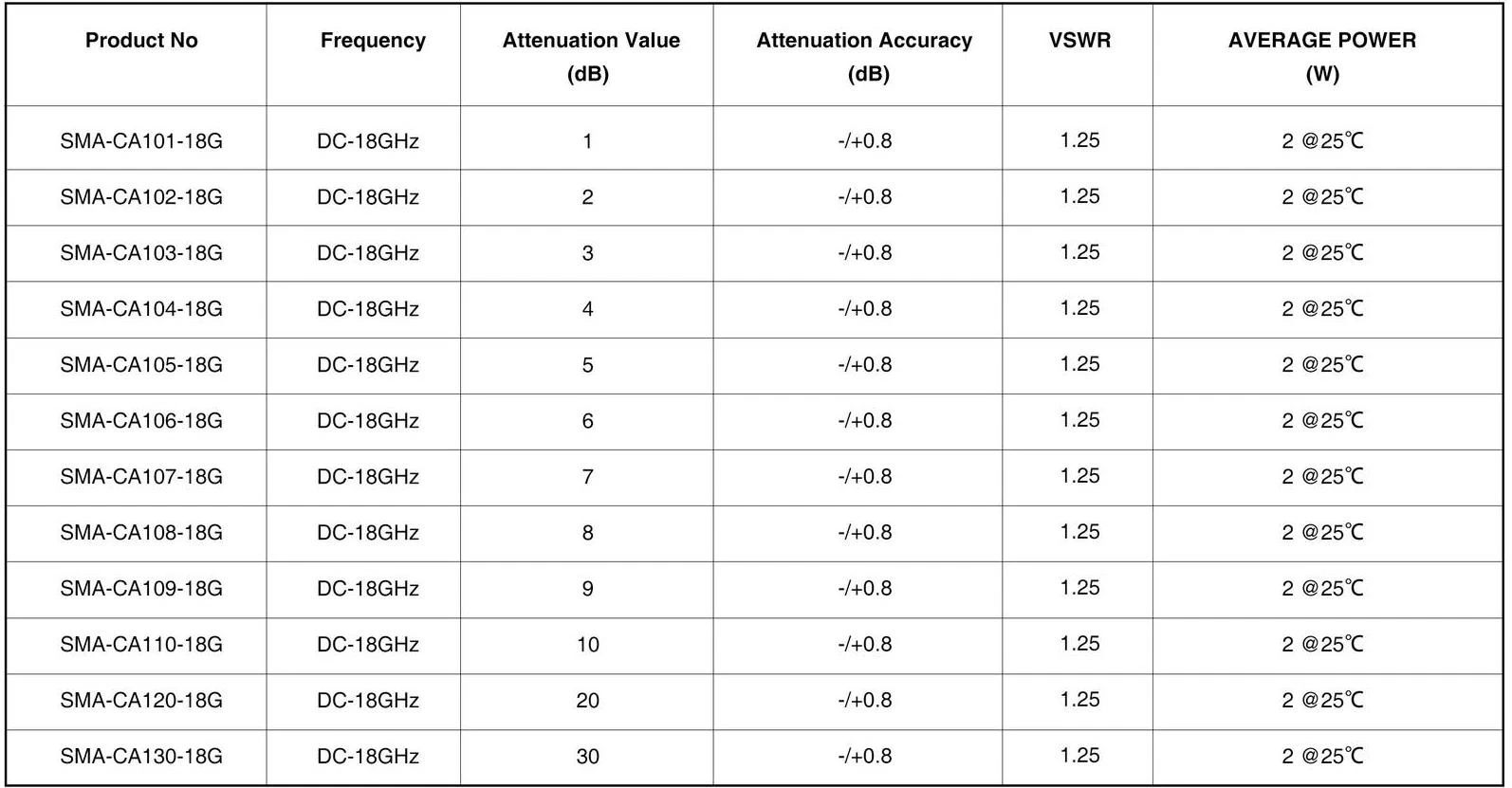

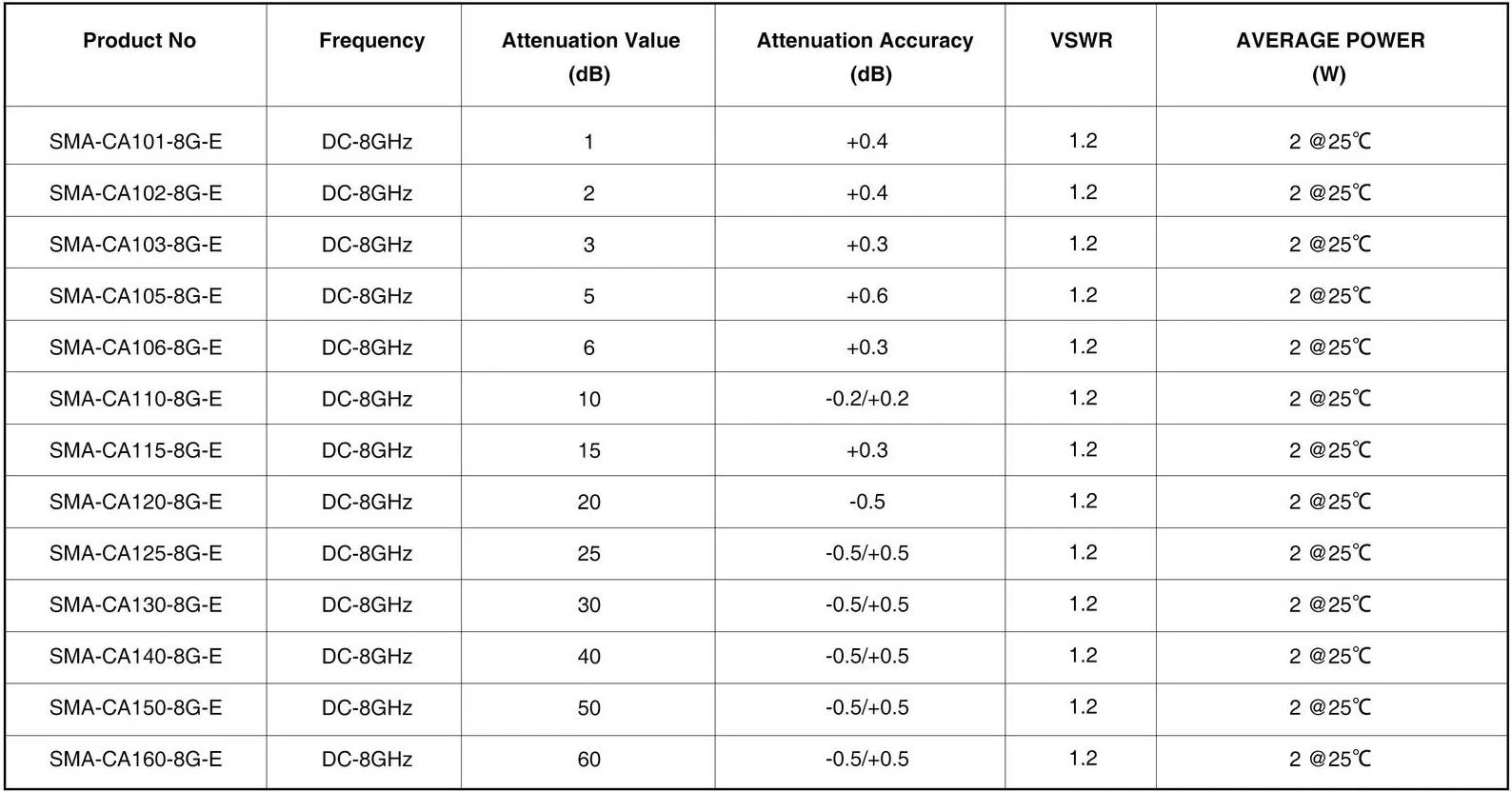

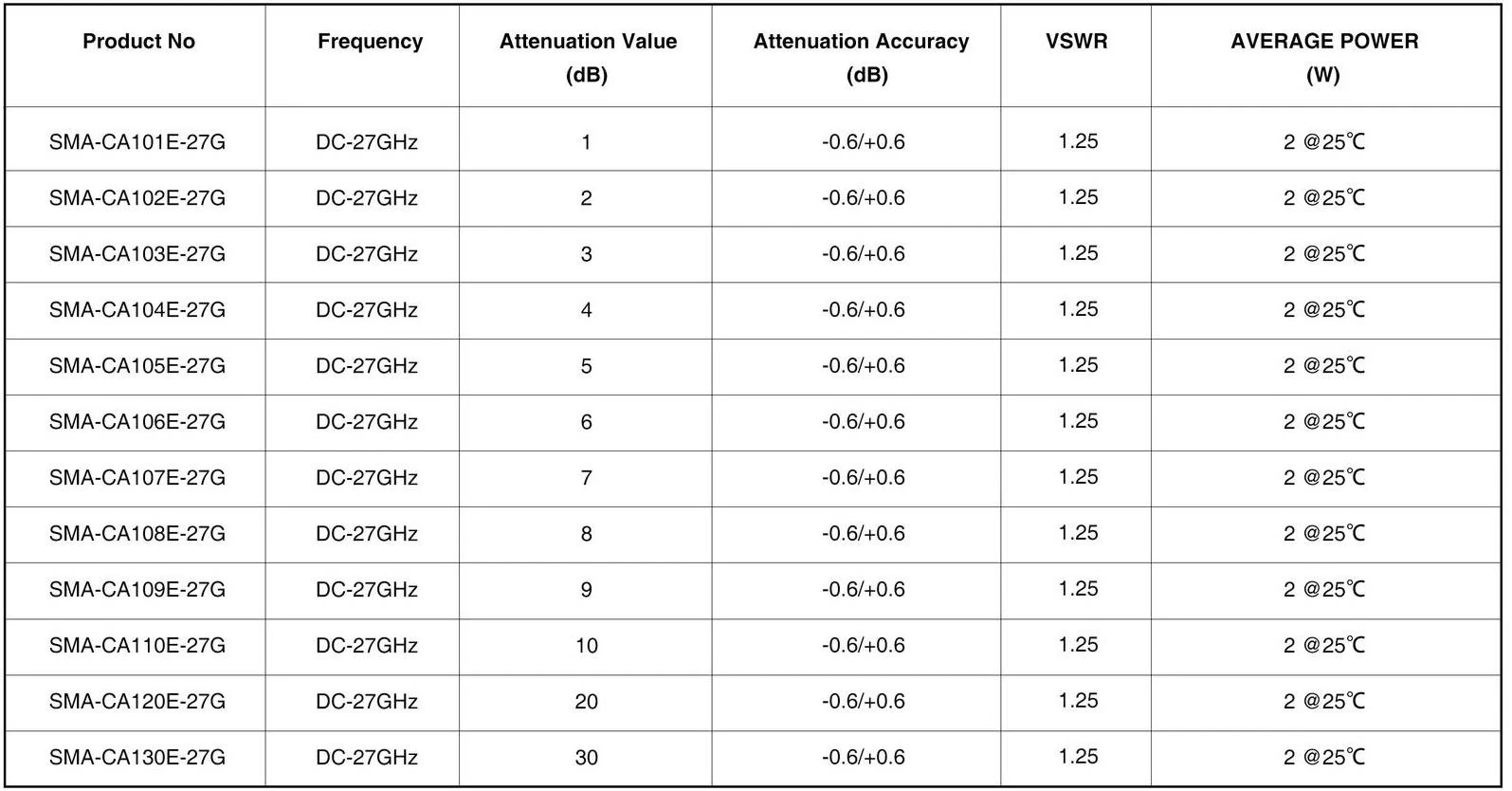

טבלת פרמטרים לביצועים חשמליים
|
מוּצָר תְצוּרָה |
|
|
סדרת מחברים |
SMA |
|
סדרת מחברים |
SMA |
|
קוטביות מחבר |
תֶקֶן |
|
קוטביות מחבר |
תֶקֶן |
|
מגדר מחבר |
זָכָר |
|
מגדר מחבר |
נְקֵבָה |
|
עכבה של מחבר (אוהם) |
50 |
|
עכבה של מחבר (אוהם) |
50 |
| מֵכָנִי נְתוּנִים | |
|
דקה. מחזורי הזדווגות |
גדול או שווה ל 500 |
|
מחבר בחומר גוף |
פְּלִיז |
|
מחבר בציפוי גוף |
Tri-Metal |
|
מחבר חומר גוף |
פְּלִיז |
|
מחבר ציפוי גוף |
Tri-Metal |
| סביבה מפרט | |
|
תואם ROHS |
כֵּן |
|
טווח טמפרטורות הפעלה |
-45 תואר ל +125 תואר |

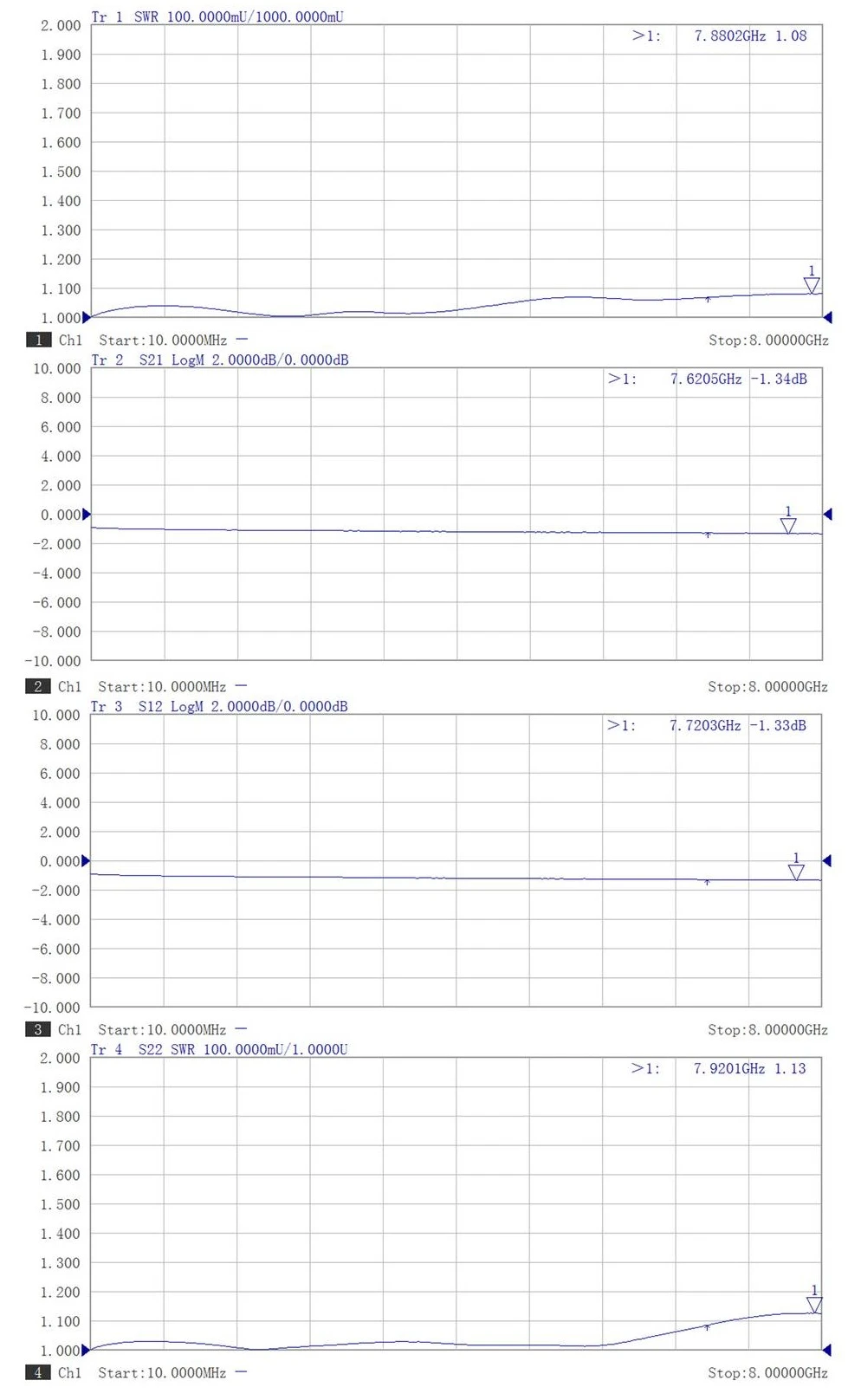

| מִבְחָן נְתוּנִים |
חַשׁמַלִי ביצועים טבלת פרמטרים
| מוּצָר תְצוּרָה | |
|
סדרת מחברים |
SMA |
|
סדרת מחברים |
SMA |
|
קוטביות מחבר |
תֶקֶן |
|
קוטביות מחבר |
תֶקֶן |
|
מגדר מחבר |
זָכָר |
|
מגדר מחבר |
נְקֵבָה |
|
עכבה של מחבר (אוהם) |
50 |
|
עכבה של מחבר (אוהם) |
50 |
חַשׁמַלִי ביצועים טבלת פרמטרים
| מוּצָר תְצוּרָה | |
|
סדרת מחברים |
SMA |
|
סדרת מחברים |
SMA |
|
קוטביות מחבר |
תֶקֶן |
|
קוטביות מחבר |
תֶקֶן |
|
מגדר מחבר |
זָכָר |
|
מגדר מחבר |
נְקֵבָה |
|
עכבה של מחבר (אוהם) |
50 |
|
עכבה של מחבר (אוהם) |
50 |

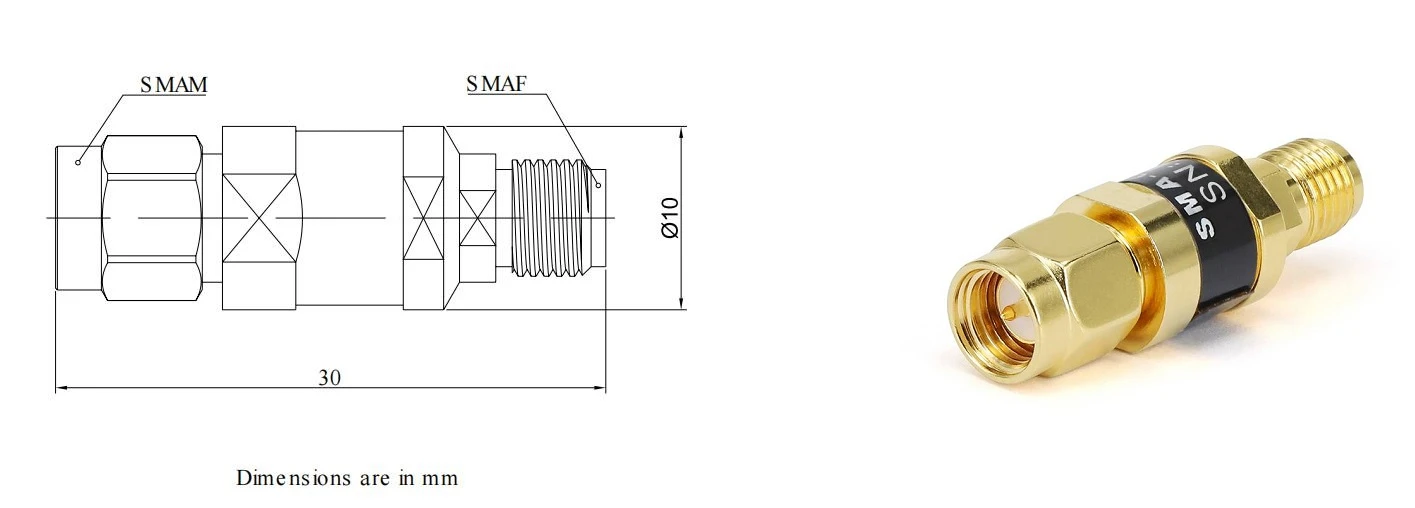

| מֵכָנִי נְתוּנִים | |
|
דקה. מחזורי הזדווגות |
גדול או שווה ל 500 |
|
משקל (g) |
3.9 g |
|
מחבר בחומר גוף |
נירוסטה |
|
מחבר בציפוי גוף |
פסיבי |
|
מחבר חומר גוף |
נירוסטה |
|
מחבר ציפוי גוף |
פסיבי |
|
קריוגני |
לֹא |
| סביבה מפרט | |
|
תואם ROHS |
כֵּן |
|
טווח טמפרטורות הפעלה |
-55 ºC ל- +125 ºC |
|
MIL/STD |
N/A |

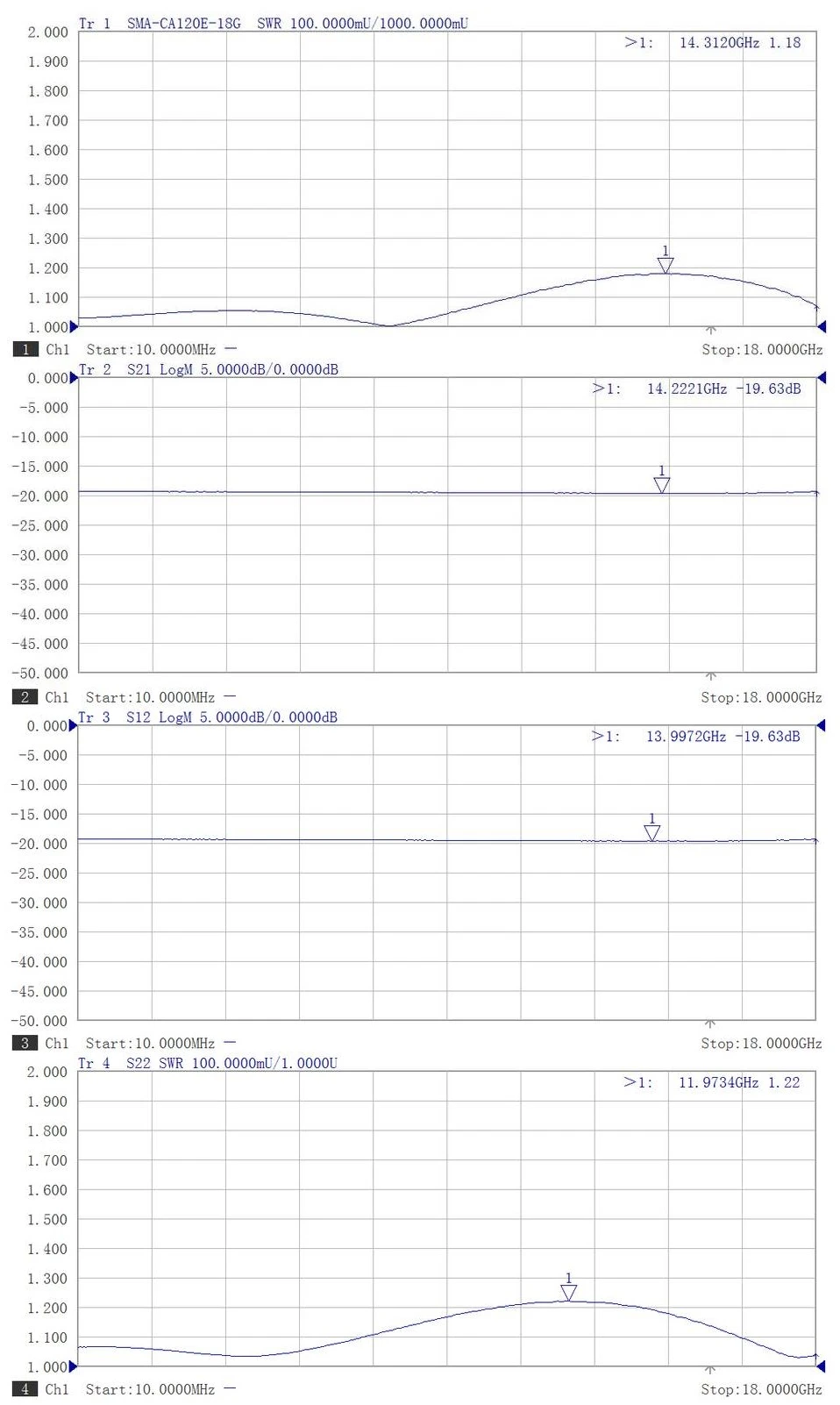

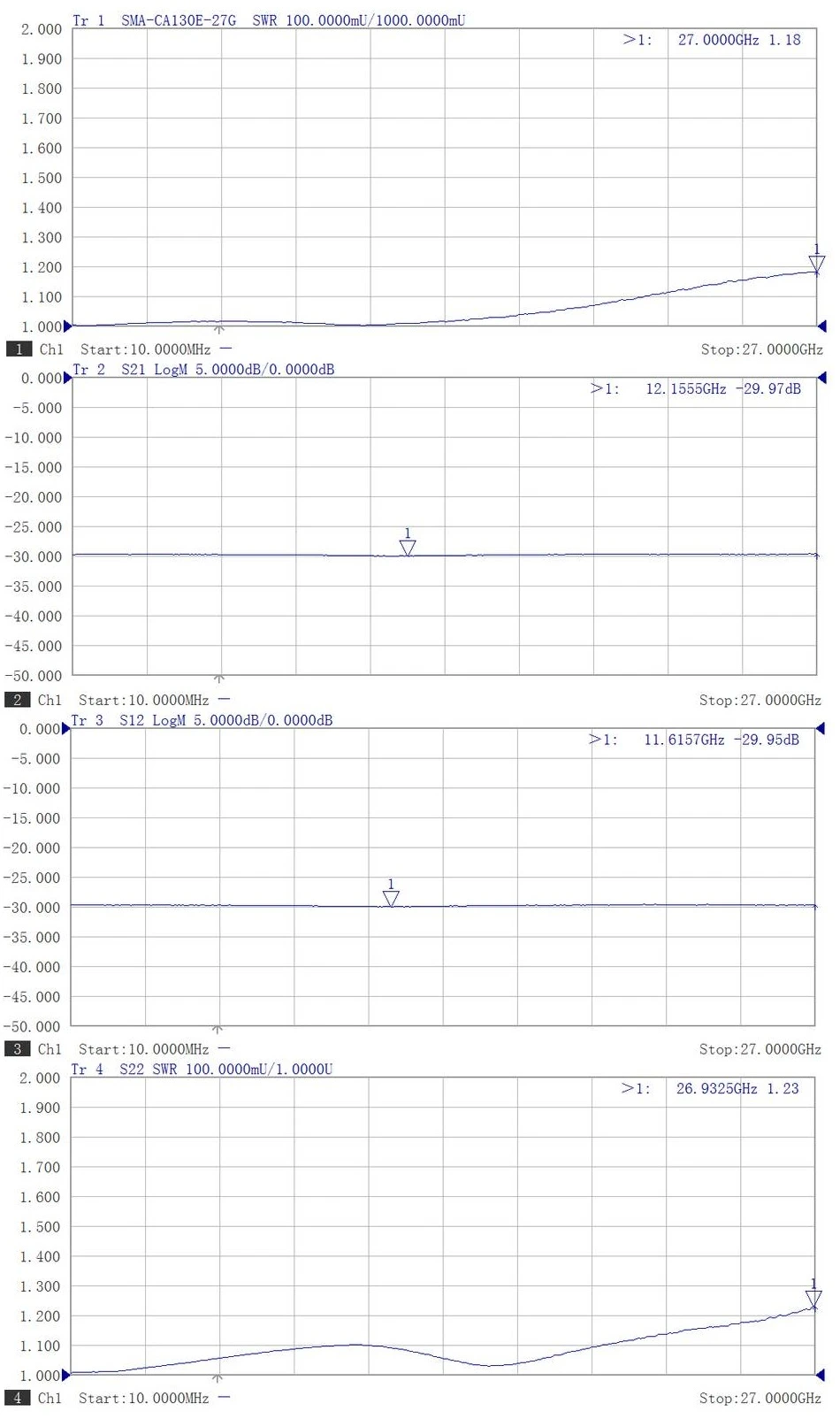

| מִבְחָן נְתוּנִים |
| מֵכָנִי נְתוּנִים | |
|
דקה. מחזורי הזדווגות |
גדול או שווה ל 500 |
|
משקל (g) |
7.8 g |
|
מחבר בחומר גוף |
פְּלִיז |
|
מחבר בציפוי גוף |
זָהָב |
|
מחבר חומר גוף |
פְּלִיז |
|
מחבר ציפוי גוף |
זָהָב |
|
קריוגני |
לֹא |
| סביבה מפרט | |
|
תואם ROHS |
כֵּן |
|
טווח טמפרטורות הפעלה |
-40 ºC ל- +80 ºC |
|
MIL/STD |
N/A |
| מִבְחָן נְתוּנִים |
