מתאם 2.92 מ"מ
2 . 92 מ"מ מתאם מדויק DC ל- 40GHz הוא מתאם קואקסיאלי בעל ביצועים גבוהים שממלא תפקיד מכריע ביישומי RF שונים ., אובדן ההכנסה הוא בדרך כלל פחות או שווה ל 0.05xqrt (f {{} 5} ghist. יחס גל (VSWR) של 1.15
תיאור
מבוא מוצר
2 . 92 מ"מ מתאם מדויק DC ל- 40GHz הוא מתאם קואקסיאלי בעל ביצועים גבוהים שממלא תפקיד מכריע ביישומי RF שונים ., אובדן ההכנסה הוא בדרך כלל פחות או שווה ל 0.05xqrt (f {{} 5} ghist. יחס גל (VSWR) של 1.15
סגנון גוף מוצר
למתאם המדויק של 2 . 92 מ"מ יש ארבעה סוגים של צורות גוף, כגון ישר, אוגן חור, זווית ימנית, הר -ראש. אנו יכולים לבחור מתאמים עם מבנים שונים בהתאם לתרחישים שונים של יישומים
בדרך כלל 2 . מתאם מדויק 92 מ"מ מורכב ממחבר זכר ונשי . למחבר הזכר יש מוליך מרכזי דמוי סיכה, ואילו למחבר הנשי יש שקע מקביל לקבל את הסיכה הזכר {}}} מבטיח חיבור מדויק ואורפק.
יישום מוצר
מתאם ה- RF 2 . 92 מ"מ הוא מכשיר חשוב בשדה RF ובמיקרוגל, עם הביצועים המצוינים שלו ומגוון היישומים הרחב, ותורם משמעותית לפיתוח טכנולוגיות תקשורת וגילוי מודרניות.
שאלות נפוצות לרכש
נתוני מפרט מוצרים
|
תְצוּרָה |
|
|
סוג 1 סוג 1 |
2.92 מ"מ |
|
מחבר 1 עכבה |
50 אוהם |
|
מחבר 1 קוטביות |
תֶקֶן |
|
סוג 2 סוג 2 |
1.85 מ"מ/2.4 מ"מ/GPO/GPPO/2.92 מ"מ/3.5 מ"מ/SMA |
|
מחבר 2 עכבה |
50 אוהם |
|
מחבר 2 קוטביות |
תֶקֶן |
|
שיטת הר מחבר |
אַף לֹא אֶחָד |
|
מתאם סגנון גוף |
זווית ישרה/ימנית/הרכבה על אוגן חור 4 חור |
|
מידע על חומרים |
|
|
איש קשר מרכזי |
מצופה זהב קובייה |
|
קשר חיצוני |
קוביה ופלדת אל חלד |
|
גוּף |
קוביה ופלדת אל חלד |
|
דיאלקטרי |
PEI/PTFE |
|
נתונים סביבתיים |
|
|
טווח טמפרטורות |
-55 תואר ל +165 תואר |
|
2011/65/EU (ROHS) |
תואם |
סוג מוצר
|
מתאם RF 2.92 מ"מ |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1-2.92- jjs |
|
|
Dc -40 ghz |
1.20 |

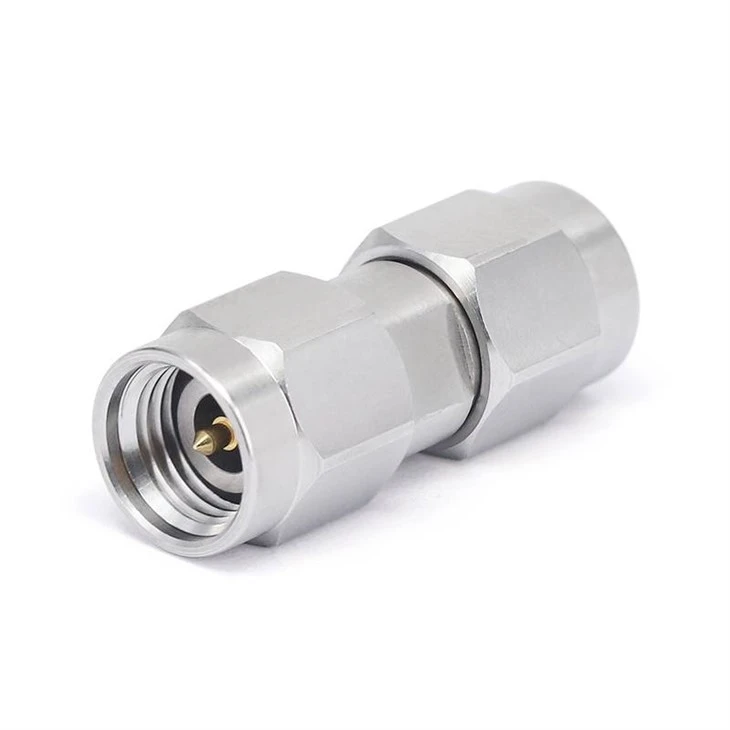

זכר 2.92 מ"מ לגבר 2.92 מ"מ |
|
Fr 1-2.92- kks |
|
|
Dc -40 ghz |
1.20 |

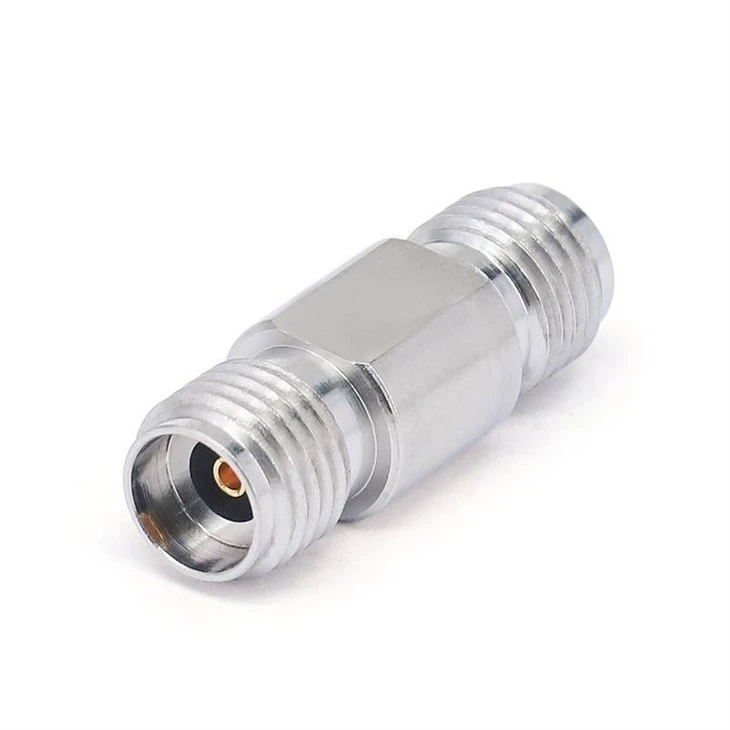

נקבה 2.92 מ"מ לנקבה של 2.92 מ"מ |
|
Fr 1-2.92- jks |
|
|
Dc -40 ghz |
1.20 |

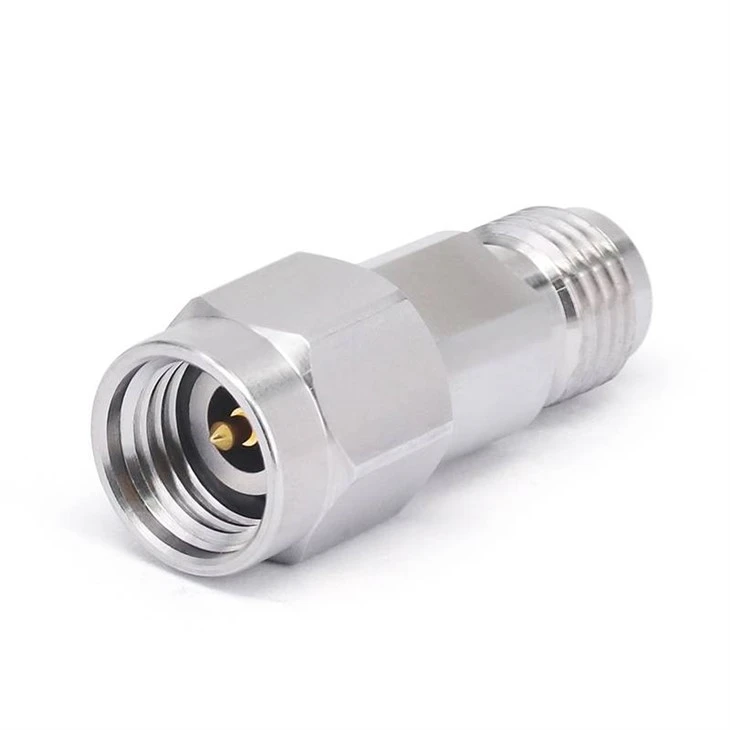

2.92 מ"מ זכר לנקבה של 2.92 מ"מ |
|
Fr 1-2.92- kfkg |
|
|
Dc -40 ghz |
1.20 |

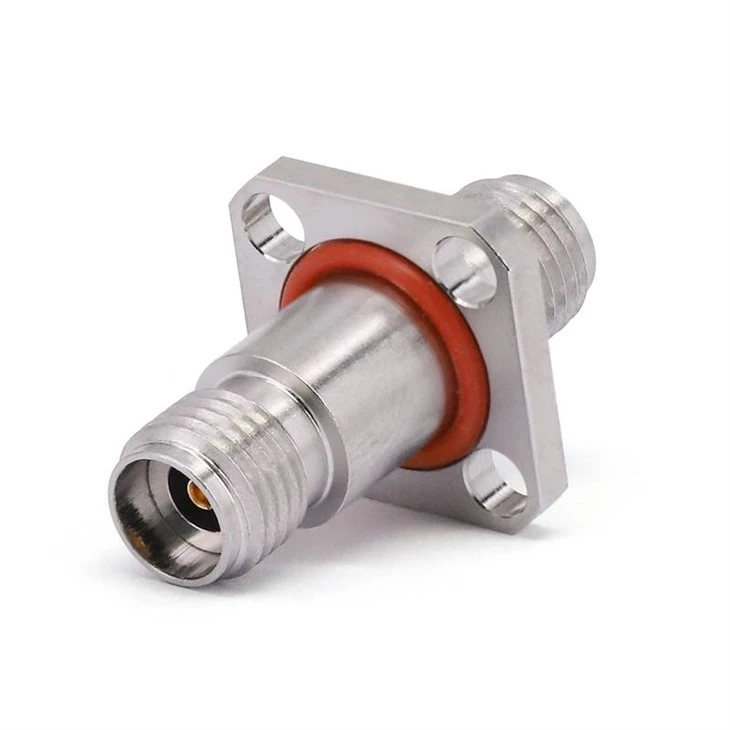

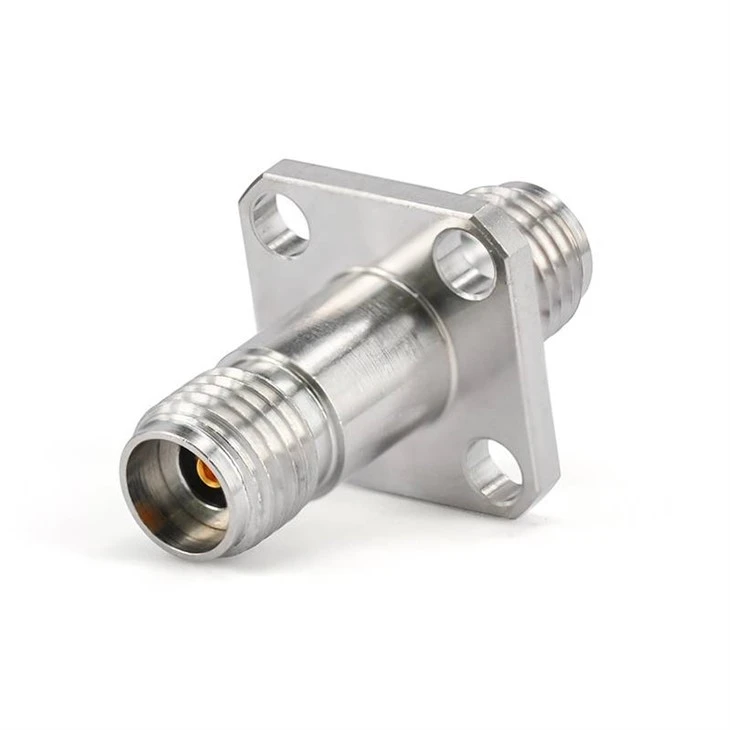

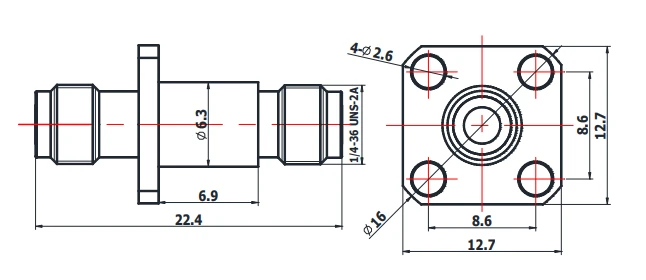

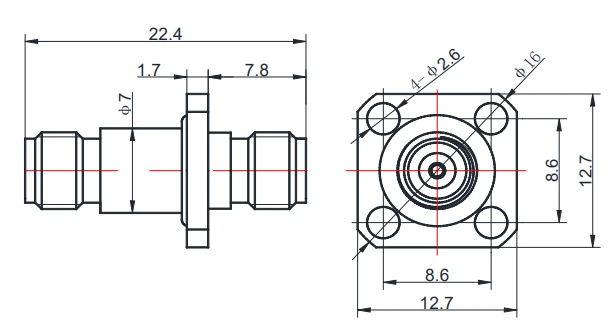

נקבה 2.92 מ"מ לנקבה של 2.92 מ"מ עם אוגן 4 חור |
|
Fr 1-2.92- kfkg 1- m |
|
|
Dc -40 ghz |
1.20 |
נקבה 2.92 מ"מ לנקבה של 2.92 מ"מ עם אוגן 4 חור |
|
FR 1-2.92- JFKS |
|
|
Dc -40 ghz |
1.20 |

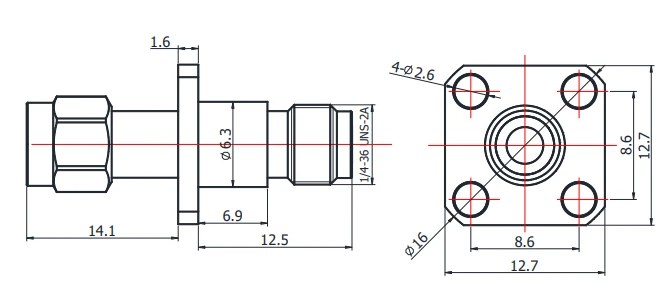

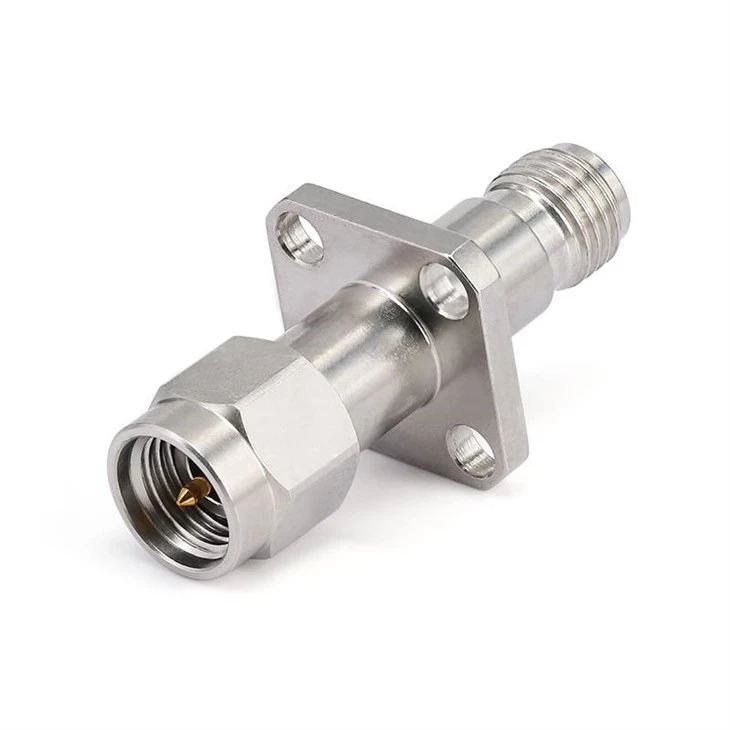

2.92 מ"מ זכר לנקבה 2.92 מ"מ עם אוגן 4 חור |
|
Fr 1-2.92- kykg |
|
|
Dc -40 ghz |
1.20 |

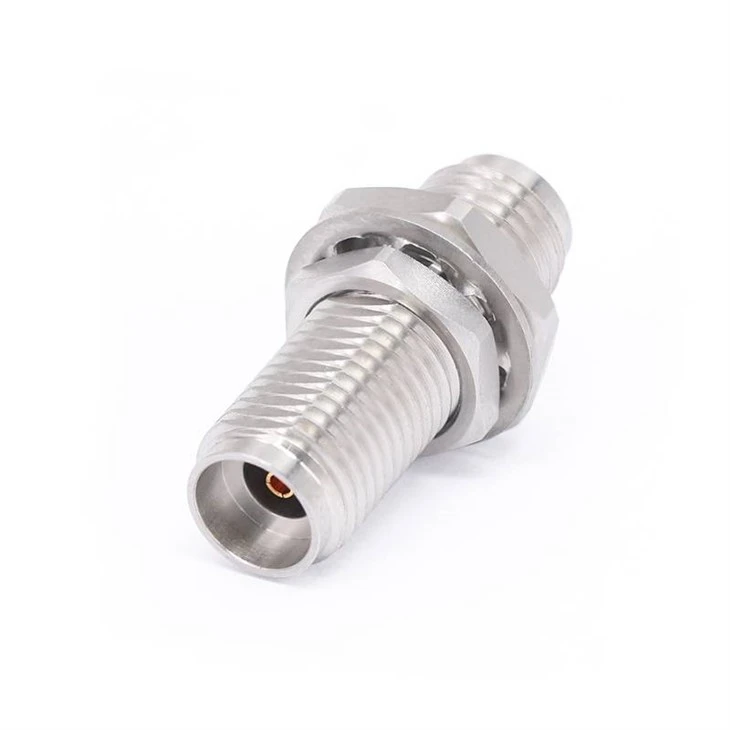

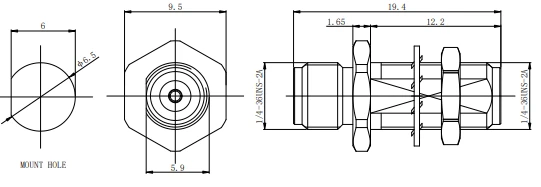

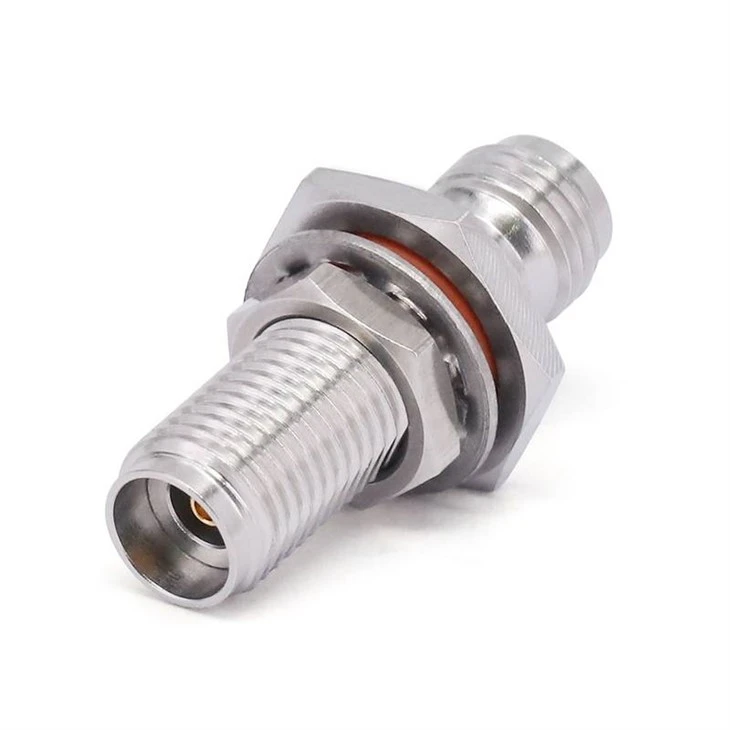

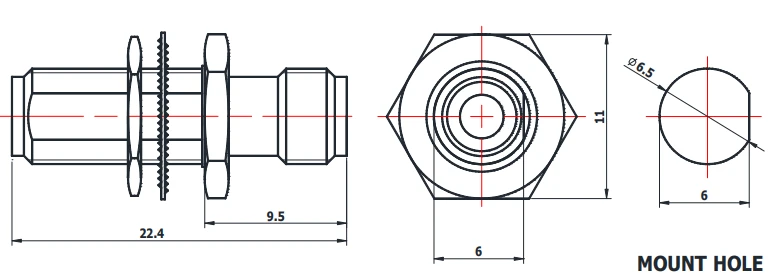

נקבה של 2.92 מ"מ לנקבה של 2.92 מ"מ עם הרכבה |
|
Fr 1-2.92- kykg -1 |
|
|
Dc -40 ghz |
1.20 |
נקבה של 2.92 מ"מ לנקבה של 2.92 מ"מ עם הרכבה |
|
FR 1-2.92- JWKS |
|
|
Dc -40 ghz |
1.20 |

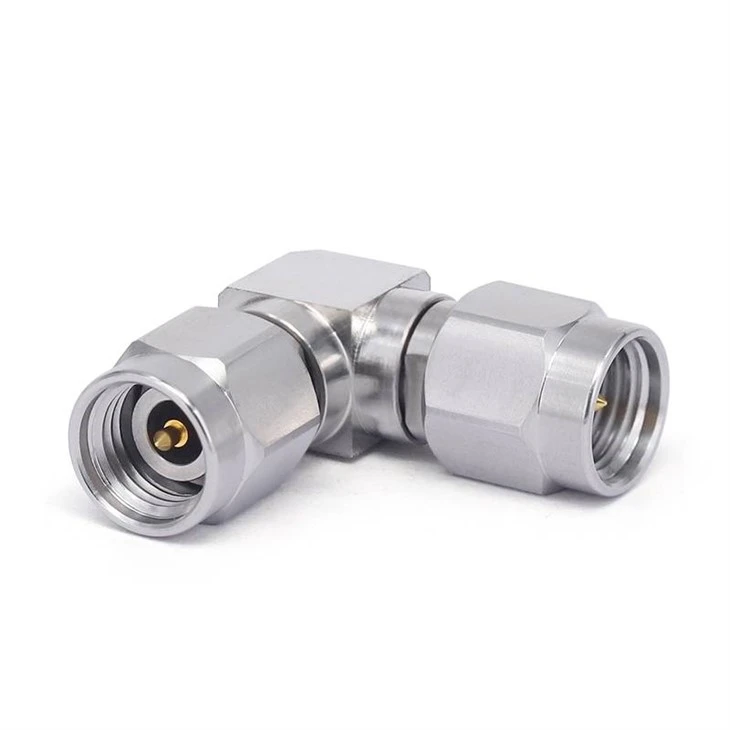

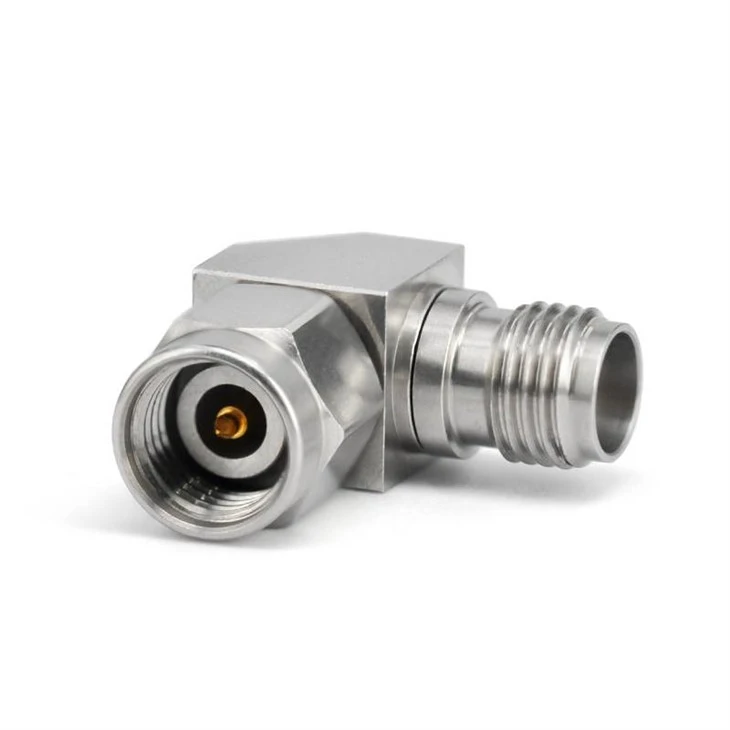

2.92 מ"מ זכר לנקבה 2.92 מ"מ עם זווית ימנית |
|
Fr 1-2.92- kwks |
|
|
Dc -40 ghz |
1.20 |

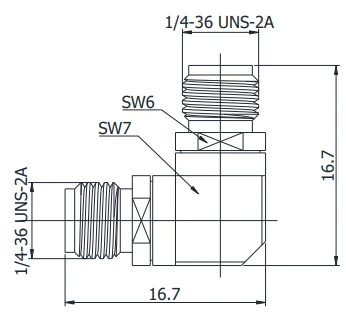

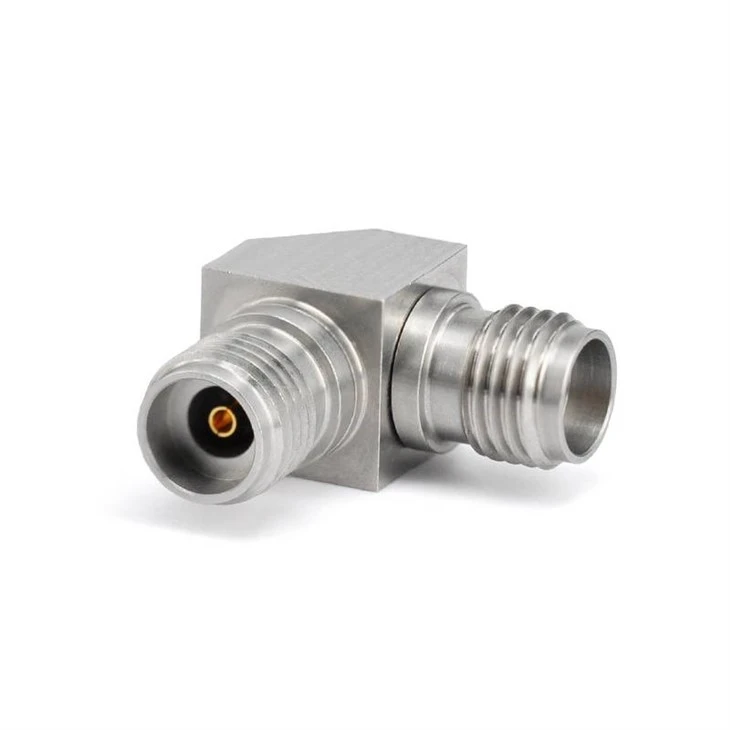

נקבה 2.92 מ"מ לנקבה של 2.92 מ"מ עם זווית ימנית |
|
Fr 1-2.92- jwjs |
|
|
Dc -40 ghz |
1.20 |
2.92 מ"מ זכר ל -2.92 מ"מ זכר עם זווית ימנית |
|
1.85 מ"מ עד 2.92 מ"מ מתאם RF |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1-2.92/1.85- jjs |
|
|
Dc -40 ghz |
1.20 |
זכר 2.92 מ"מ לגבר 1.85 מ"מ |
|
Fr 1-2.92/1.85- kks |
|
|
Dc -40 ghz |
1.20 |
נקבה של 2.92 מ"מ עד 1.85 מ"מ נקבה |
|
Fr 1-2.92/1.85- jks |
|
|
Dc -40 ghz |
1.20 |
2.92 מ"מ זכר לנקבה 1.85 מ"מ |
|
Fr 1-2.92/1.85- kJs |
|
|
Dc -40 ghz |
1.20 |
2.92 מ"מ נקבה עד 1.85 מ"מ זכר |
|
מתאם RF של 2.92 מ"מ עד 2.4 מ"מ |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1-2.92/2.4- jjs |
|
|
Dc -40 ghz |
1.15 |
2.92 מ"מ זכר ל -2.4 מ"מ זכר |
|
Fr 1-2.92/2.4- kks |
|
|
Dc -40 ghz |
1.15 |
נקבה 2.92 מ"מ לנקבה 2.4 מ"מ |
|
Fr 1-2.92/2.4- jks |
|
|
Dc -40 ghz |
1.15 |
2.92 מ"מ זכר לנקבה 2.4 מ"מ |
|
Fr 1-2.92/2.4- kJs |
|
|
Dc -40 ghz |
1.15 |
2.92 מ"מ נקבה עד 2.4 מ"מ זכר |
|
Fr 1-2.92/2.4- jwjs |
|
|
Dc -40 ghz |
1.15 |
2.92 מ"מ זכר ל -2.4 מ"מ זכר עם זווית ימנית |
|
3.5 מ"מ עד 2.92 מ"מ מתאם RF |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1-3.5/2.92- jjs |
|
|
Dc -26.5 ghz |
1.15 |

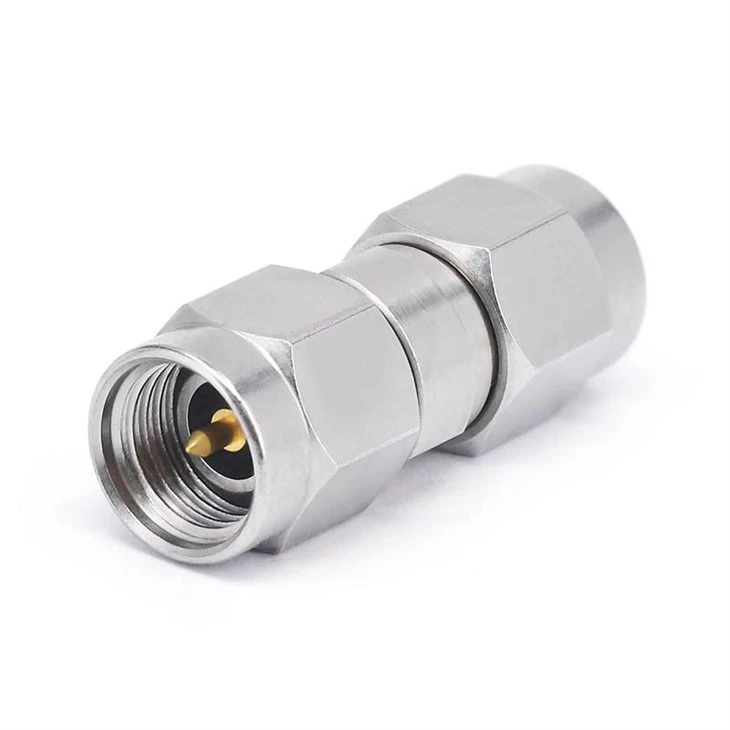

זכר 3.5 מ"מ ל -2.92 מ"מ זכר |
|
Fr 1-3.5/2.92- kks |
|
|
Dc -26.5 ghz |
1.15 |

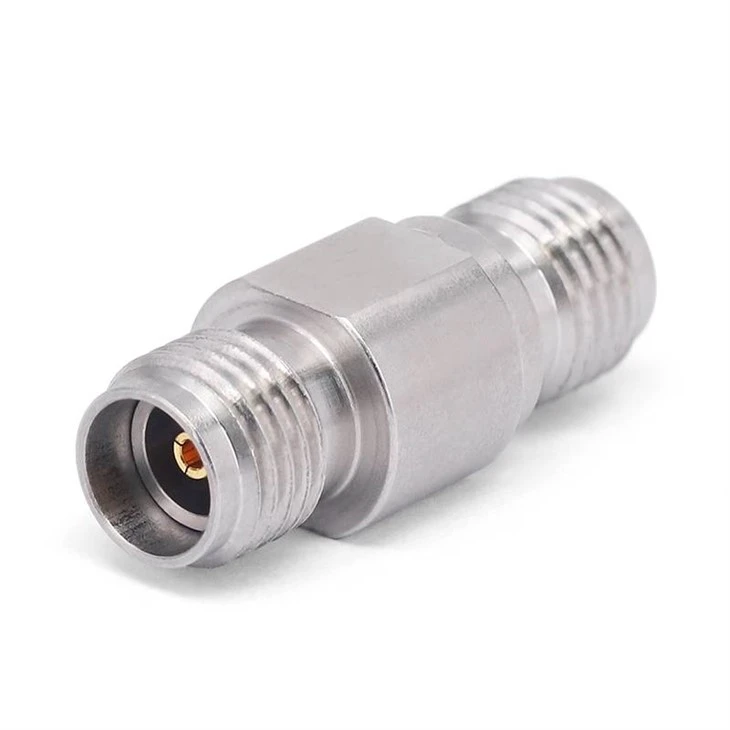

נקבה 3.5 מ"מ עד 2.92 מ"מ נקבה |
|
Fr 1-3.5/2.92- jks |
|
|
Dc -26.5 ghz |
1.15 |

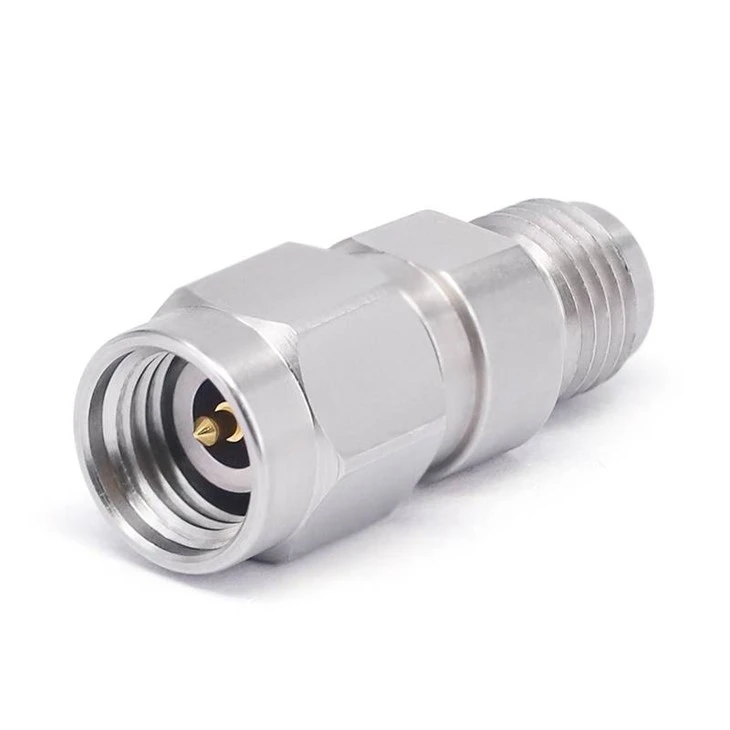

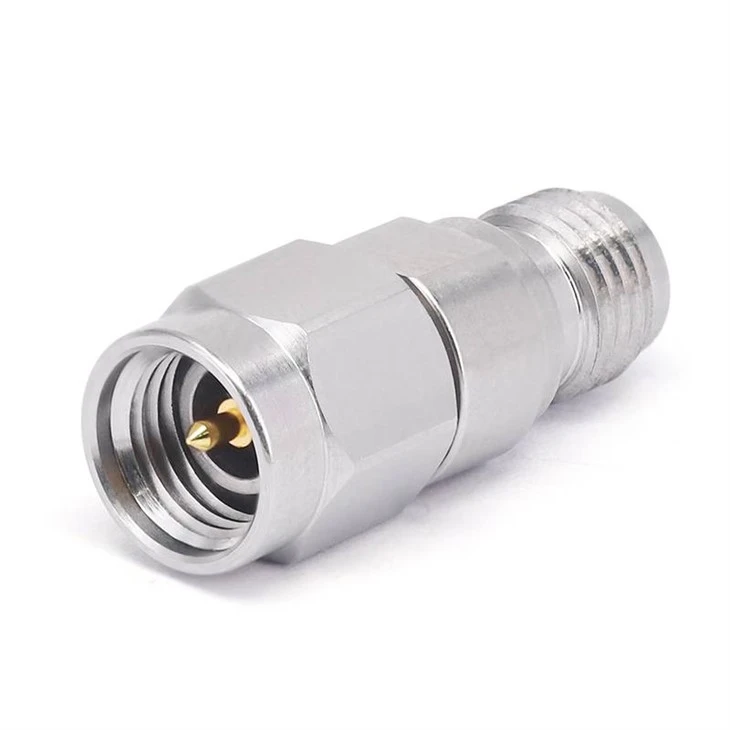

גבר 3.5 מ"מ לנקבה של 2.92 מ"מ |
|
Fr 1-3.5/2.92- kJs |
|
|
Dc -26.5 ghz |
1.15 |
נקבה 3.5 מ"מ ל -2.92 מ"מ זכר |
|
2.92 מ"מ ל- GPO (SMP) מתאם RF |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1-2.92/gpo-jj |
|
|
Dc -40 ghz |
1.25 |
2.92 מ"מ זכר ל- GPO (SMP) זכר |
|
Fr 1-2.92/gpo-kk |
|
|
Dc -40 ghz |
1.25 |
נקבה 2.92 מ"מ ל- GPO (SMP) נקבה |
|
Fr 1-2.92/gpo-jk |
|
|
Dc -40 ghz |
1.25 |
2.92 מ"מ זכר ל- GPO (SMP) נקבה |
|
Fr 1-2.92/gpo-kj |
|
|
Dc -40 ghz |
1.25 |
2.92 מ"מ נקבה ל- GPO (SMP) זכר |
|
Fr 1-2.92/gpo-kfks-a |
|
|
Dc -40 ghz |
1.35 |
2.92 מ"מ נקבה ל- GPO (SMP) מתאם נקבה עם אוגן 2 חור |
|
2.92 מ"מ ל- GPPO (MINI SMP) מתאם RF |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1-2.92/gppo-jj |
|
|
Dc -40 ghz |
1.25 |
2.92 מ"מ זכר ל- GPPO (מיני SMP) זכר |
|
Fr 1-2.92/gppo-kk |
|
|
Dc -40 ghz |
1.25 |
נקבה 2.92 מ"מ ל- GPPO (Mini-SMP) נקבה |
|
Fr 1-2.92/gppo-jk |
|
|
Dc -40 ghz |
1.25 |
2.92 מ"מ זכר ל- GPPO (Mini-SMP) נקבה |
|
Fr 1-2.92/gppo-kj |
|
|
Dc -40 ghz |
1.25 |
2.92 מ"מ נקבה ל- GPPO (Mini-SMP) זכר |
|
2.92 מ"מ ל- G3PO (SMPS) מתאם RF |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1-2.92/g3po-jj |
|
|
Dc -40 ghz |
1.30 |
2.92 מ"מ זכר ל- G3PO (SMPS) זכר |
|
Fr 1-2.92/g3po-kk |
|
|
Dc -40 ghz |
1.30 |
נקבה 2.92 מ"מ ל- G3PO (SMPS) נקבה |
|
Fr 1-2.92/g3po-kj |
|
|
Dc -40 ghz |
1.30 |
2.92 מ"מ נקבה ל- G3PO (SMPS) זכר |
|
Fr 1-2.92/g3po-jk |
|
|
Dc -40 ghz |
1.30 |
2.92 מ"מ זכר ל- G3PO (SMPS) נקבה |
|
מתאם 2.92 מ"מ ל- N RF |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1-2.92/n-jjs |
|
|
Dc -18 ghz |
1.09 |
N זכר עד 2.92 מ"מ זכר |
|
Fr 1-2.92/n-kks |
|
|
Dc -18 ghz |
1.09 |
N נקבה עד 2.92 מ"מ נקבה |
|
Fr 1-2.92/n-kjs |
|
|
Dc -18 ghz |
1.09 |
N זכר לנקבה של 2.92 מ"מ |
|
Fr 1-2.92/n-jks |
|
|
Dc -18 ghz |
1.09 |
N נקבה עד 2.92 מ"מ זכר |
|
2.92 מ"מ למתאם SMA RF |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|

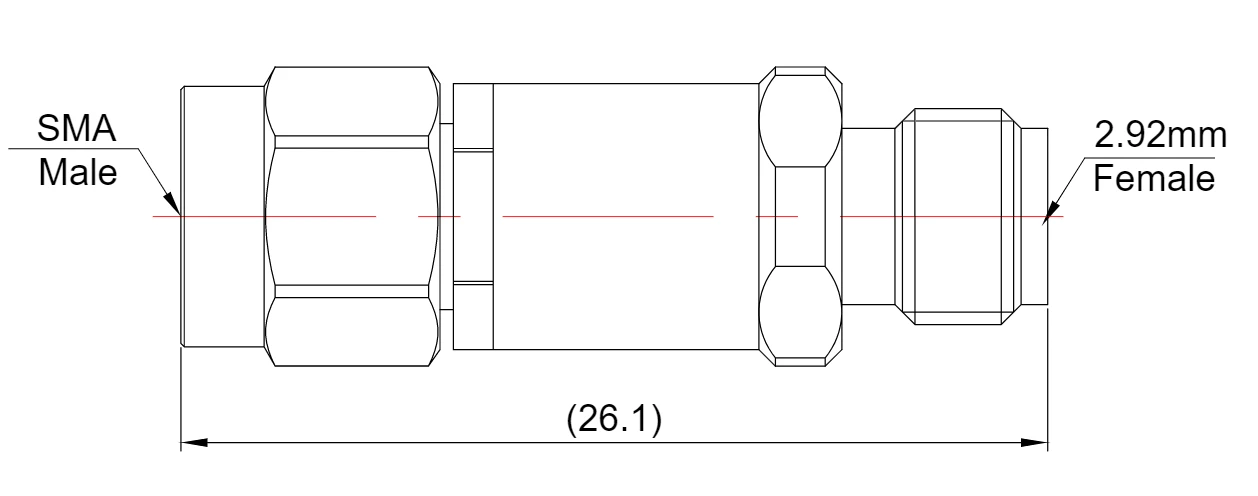

Fr 1- sma/2.92- jjs-a |
|
|
Dc -18 ghz |
1.15 |

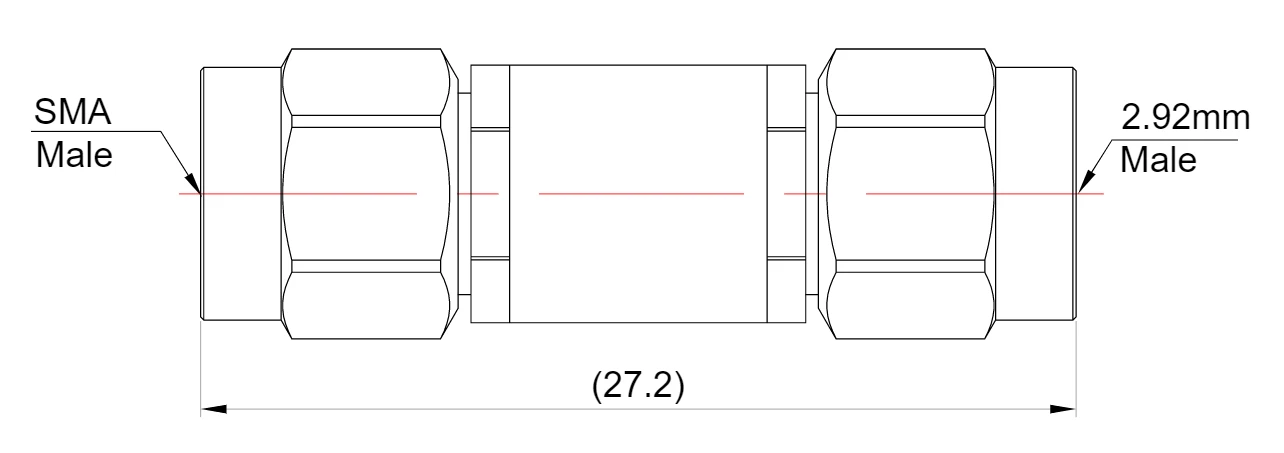

זכר SMA לגבר 2.92 מ"מ |
|
Fr 1- sma/2.92- kks-a |
|
|
Dc -18 ghz |
1.15 |

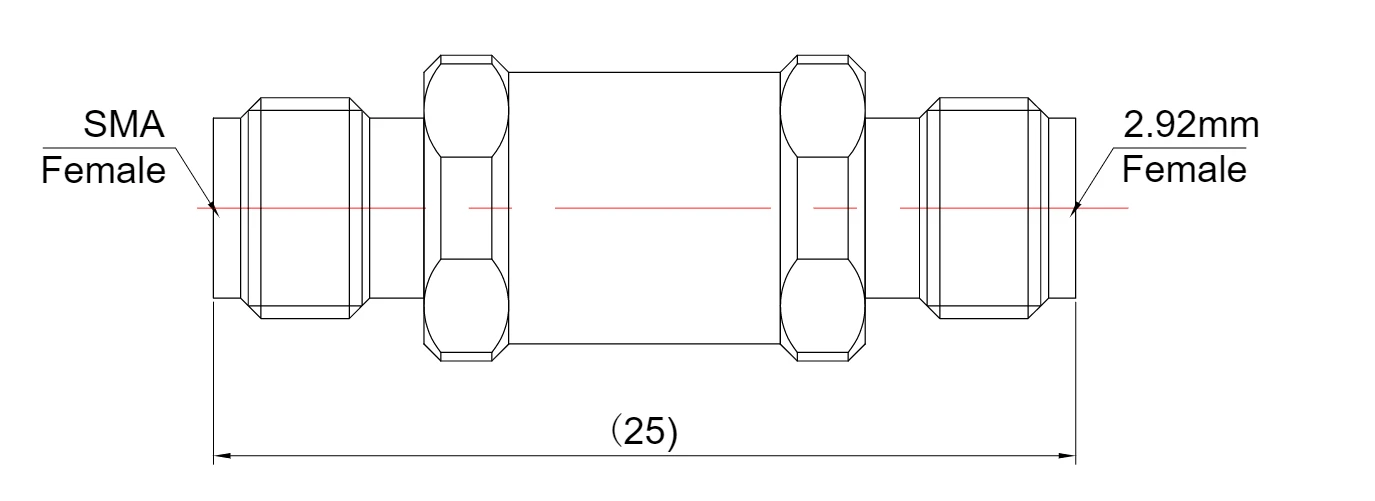

נקבה SMA עד 2.92 מ"מ נקבה |
|
Fr 1- sma/2.92- kjs-a |
|
|
Dc -18 ghz |
1.15 |
נקבה SMA עד 2.92 מ"מ זכר |
|
Fr 1- sma/2.92- jks-a |
|
|
Dc -18 ghz |
1.15 |
SMA זכר לנקבה 2.92 מ"מ |
