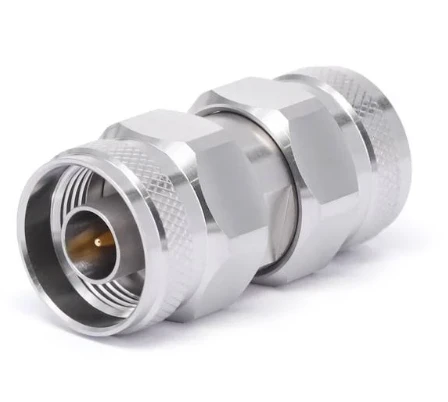

N מתאם
מתאם RF מדויק של N - סוג הוא רכיב מכריע ברדיו - מערכות תדרים . ממשק ה- n - סוג בו הוא משתמש הוא מחבר קואקסיאלי מושחל הידוע במבנה המכני החזק שלו ובביצועים החשמליים הטובים שלו, המאפשר העברת אות אמין על טווח תדרים רחב {}}
תיאור
מבוא מוצר
מתאם RF מדויק של N - סוג הוא רכיב מכריע ברדיו - מערכות תדרים . ממשק ה- N - סוג בו הוא משתמש הוא מחבר קואקסיאלי מושחל הידוע במבנה המכני החזק שלו ובביצועים החשמליים הטובים שלו, המאפשר העברת אות אמין על טווח תדרים רחב.
The maximum operating frequency of the N Precise Adaptor can reach up to 18 GHz. However, what differentiates it from other RF adapters is that the N Precise Adaptor can withstand relatively high operating power. It is often used in the input and output ports of high - power equipment, as well as in high - power signal transmission systems.
סגנון גוף מוצר
N נקבה ל- SMA נקבה עם או אוניף חור או הרכבה של חור משמשת לרוב לחיבור בלוח המכשירים והמטרים {}} היא כוללת ביצועים יציבים, עם תוצאות מצוינות מבחינת יחס גל עומד ואובדן תוספות {2} חומר הגוף של המתאם נעשה מפלגה אלוף מלאה, ומוצל את המנחה המלאה, וניתוח המנחה הוא מוליד אלוף, נעשה מפלשה מלא אלוף, נעשה מפלשה מלא אלוף, הוא מפלש אלוף מלא של המנחה, ציפוי . החומרים באיכות גבוהה מבטיחים כי למתאם יש חיי שירות טובים .
שאלות נפוצות לרכש
נתוני מפרט מוצרים
|
תְצוּרָה |
|
|
סוג 1 סוג 1 |
N |
|
מחבר 1 עכבה |
50 אוהם |
|
מחבר 1 קוטביות |
תֶקֶן |
|
סוג 2 סוג 2 |
N / SMA / 3.5 מ"מ / 2.92 מ"מ |
|
מחבר 2 עכבה |
50 אוהם |
|
מחבר 2 קוטביות |
תֶקֶן |
|
שיטת הר מחבר |
אַף לֹא אֶחָד |
|
מתאם סגנון גוף |
אוגן ישר/4 חור/הרכבה/זווית ימנית |
|
מידע על חומרים |
|
|
איש קשר מרכזי |
מצופה זהב קובייה |
|
קשר חיצוני |
נירוסטה |
|
גוּף |
נירוסטה |
|
דיאלקטרי |
PEI |
|
נתונים סביבתיים |
|
|
טווח טמפרטורות |
-55 תואר ל +165 תואר |
|
2011/65/EU (ROHS) |
תואם |
סוג מוצר
|
מתאם N RF |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1- n-jjs |
|
|
Dc -18 ghz |
1.15 |

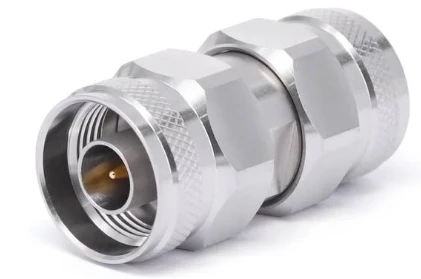

N זכר לזכר n |
|
Fr 1- n-kks |
|
|
Dc -18 ghz |
1.15 |
N נקבה לנקבה |
|
Fr 1- n-jks |
|
|
Dc -18 ghz |
1.15 |

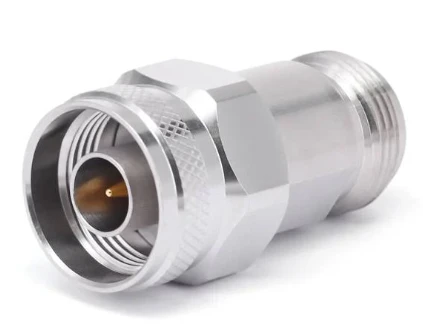

N זכר לנקבה |
|
Fr 1- n-Jwks |
|
|
Dc -18 ghz |
1.15 |

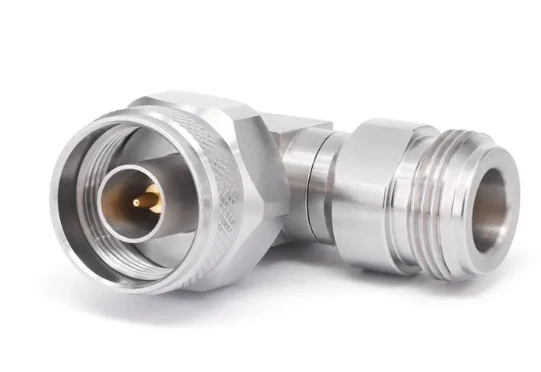

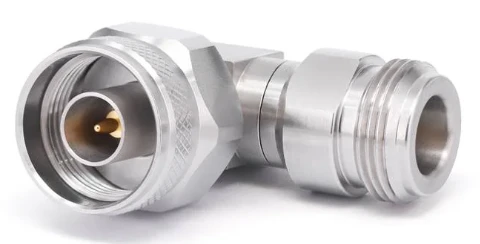

N זכר לנקבה עם זווית ימנית |
|
Fr 1- n-kfks |
|
|
Dc -18 ghz |
1.15 |

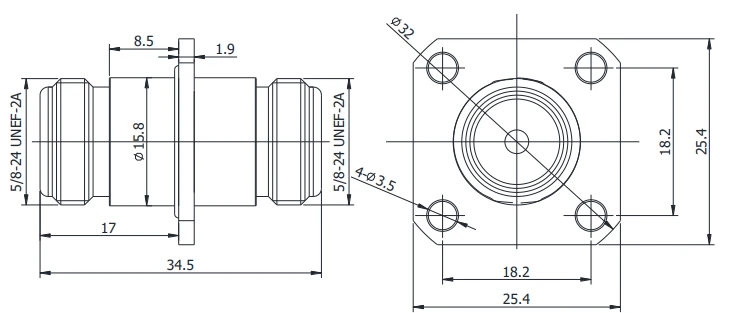

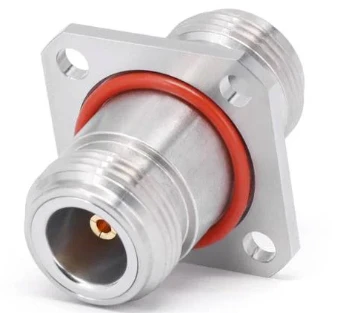

N נקבה לנקבה עם אוגן 4 חור |
|
Fr 1- n/sma-kyks |
|
|
Dc -18 ghz |
1.15 |

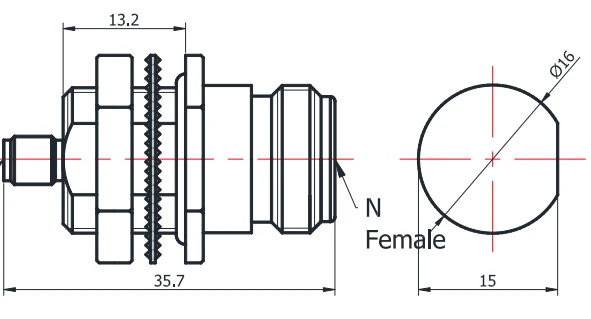

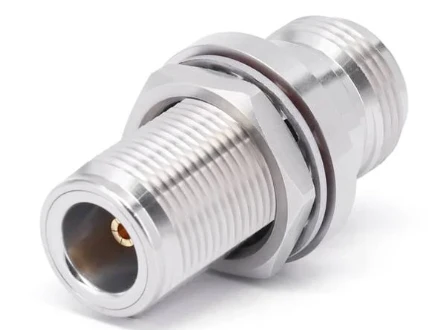

N נקבה לנקבה עם הר -ראש |
|
Fr 1- n-kyks -1 |
|
|
Dc -18 ghz |
1.15 |

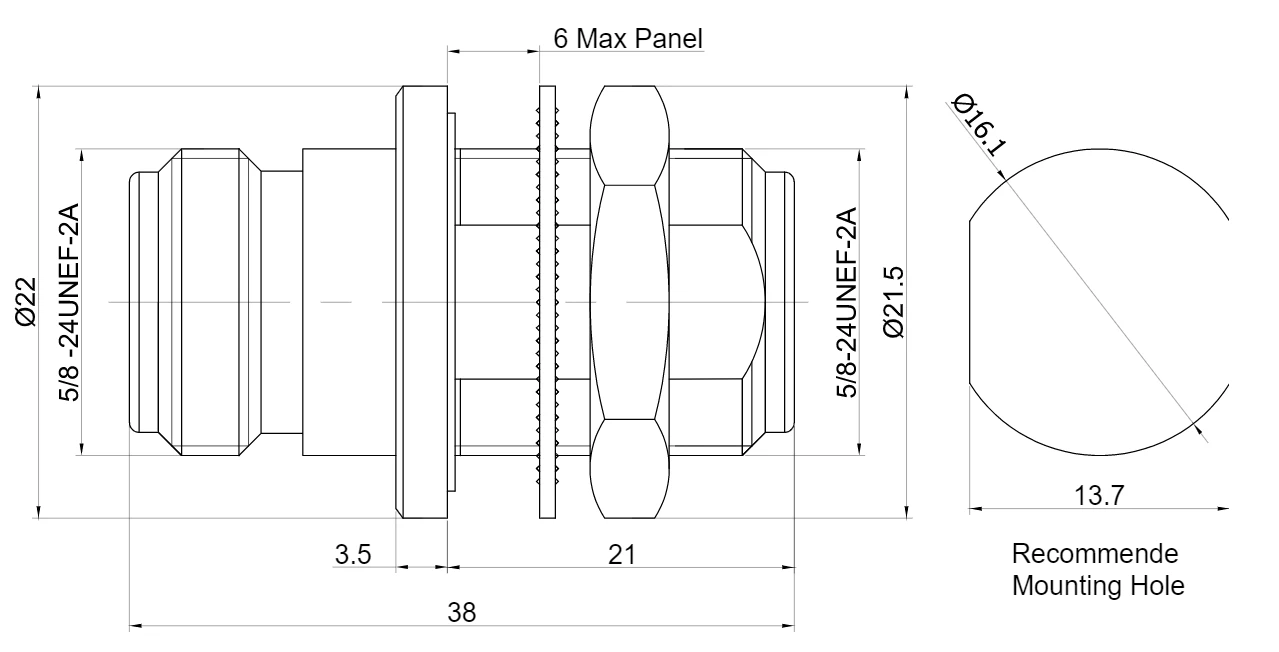

N נקבה לנקבה עם הר -ראש |
|
N ל- SMA RF מתאם |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1- n/sma-jjs |
|
|
Dc -18 ghz |
1.15 |

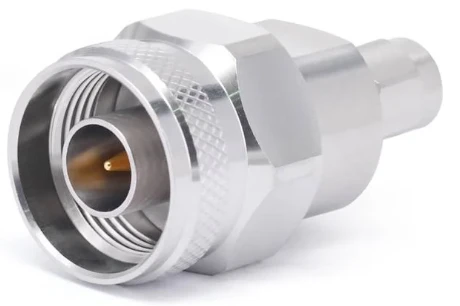

N זכר ל- SMA זכר |
|

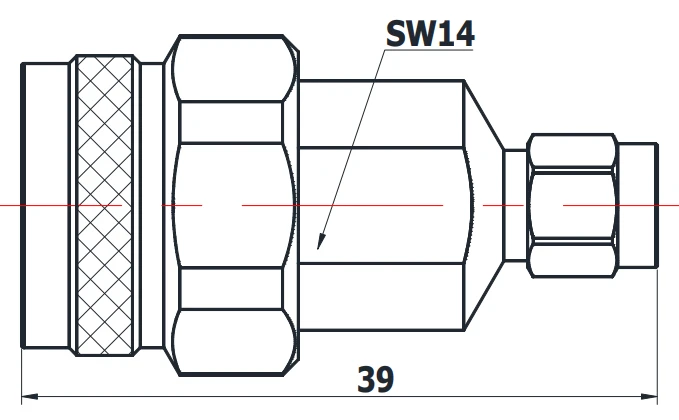

Fr 1- n/sma-jks |
|
|
Dc -18 ghz |
1.15 |

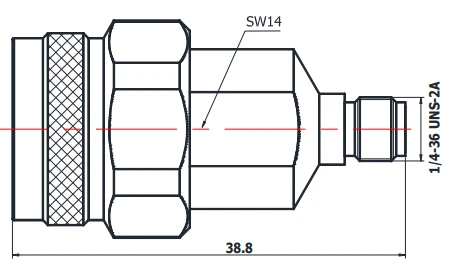

N זכר לנקבה SMA |
|
Fr 1- n/sma-kks |
|
|
Dc -18 ghz |
1.15 |

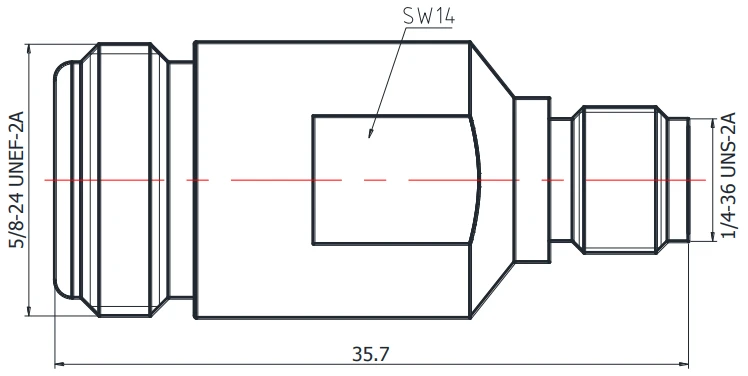

N נקבה לנקבה SMA |
|
Fr 1- n/sma-kjs |
|
|
Dc -18 ghz |
1.15 |
N נקבה ל- SMA זכר |
|
Fr 1- n/sma-kfks |
|
|
Dc -18 ghz |
1.15 |

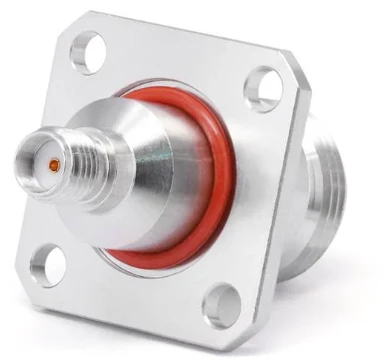

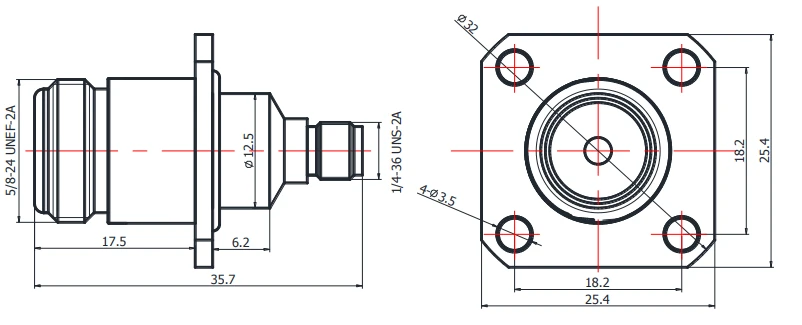

N נקבה לנקבה SMA עם אוגן 4 חור |
|
Fr 1- n/sma-kyks |
|
|
Dc -18 ghz |
1.15 |

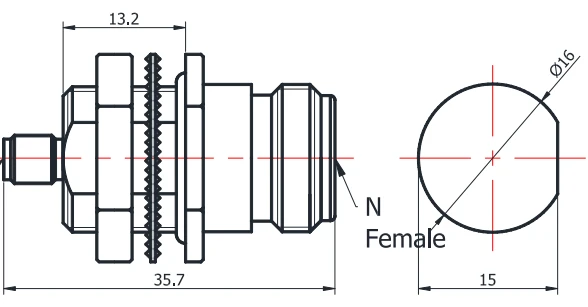

N נקבה עד SMA מתאם נקבה |
|
N עד 3.5 מ"מ מתאם RF |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1- n/3.5- jjs |
|
|
Dc -18 ghz |
1.15 |
N זכר לגבר 3.5 מ"מ |
|
Fr 1- n/3.5- kks |
|
|
Dc -18 ghz |
1.15 |
נקבה לנקבה ל -3.5 מ"מ |
|
Fr 1- n/3.5- jks |
|
|
Dc -18 ghz |
1.15 |
N זכר לנקבה 3.5 מ"מ |
|
Fr 1- n/3.5- kjs |
|
|
Dc -18 ghz |
1.15 |
N נקבה עד 3.5 מ"מ זכר |
|
N עד 2.92 מ"מ מתאם RF |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1- n/2.92- jjs |
|
|
Dc -18 ghz |
1.15 |
N זכר עד 2.92 מ"מ זכר |
|
Fr 1- n/2.92- kks |
|
|
Dc -18 ghz |
1.15 |
N נקבה עד 2.92 מ"מ נקבה |
|
Fr 1- n/2.92- jks |
|
|
Dc -18 ghz |
1.15 |
N זכר לנקבה של 2.92 מ"מ |
|
Fr 1- n/2.92- kjs |
|
|
Dc -18 ghz |
1.15 |
N נקבה עד 2.92 מ"מ זכר |
