בלוקים DC פנימיים

פונקציית הליבה של בלוק DC היא למנוע אותות ישירים של זרם ישיר (DC) לאפשר אותות של זרם חילופין (AC), ובמיוחד לאותות תדר רדיו (RF), לעבור דרך . מאפיין זה הוא בעל חשיבות רבה במעגלים רבים, למשל, נגרם להגן על רגישות לא נגרם על פי רגישות,}. על ידי זרם ישיר ונמנע מהפרעה של הטיה של DC עם העברת אותות RF רגילים .

עבור תרחישים מסוימים של יישומים הדורשים חיבור לכבלים קואקסיאליים, בלוקים של RF DC עם אריזה קואקסיאלית ישמשו . טופס אריזה זה יש ביצועי RF מצוינים ויכולות אנטי-אינטר-היעדה, מה שמבטיח את ההעברה היעילה של ה- RF DC בין כבל קואקסיאלי לבין המעגל הפנימי {{2} לחיבור לשכבת המגן החיצונית של כבל הקואקסיאלי . המעגל הפנימי מחובר לסיכות דרך מבנה חיבור RF מיוחד כדי לעמוד בדרישות הביצועים של אובדן נמוך ובידוד גבוה {}}} באופן כללי, ממשקים קואקסיאליים של חסימות DC כוללים סוגים שונים של ממשקים RF כגון SMA, 2}}}}}}}},},},},},},},},},},},}}, כוללים את}}}},},},},},},},},},},},},},},},},},},},},},},},},},},},},},},},},},},},},},},},},}, ו- Rf ’, 9 1 . 85 מ"מ. המוליך החיצוני מועבר בפלדת אל חלד, וחומר המוליך מצופה פליז בזהב.

בתקשורת אלחוטית: במשדרים אלחוטיים, הוא משמש להפרדת רכיבי DC ו- AC של אותות תדר רדיו (RF) . הוא נמנע מהטיה של DC להשפיע על עיבוד אותות RF על ידי מעגלים עוקבים, להבטיח את השידור הרגיל והגברה של אותות RF {{}}

Sku	סדרת מחברים	תֶדֶר	VSWR	אובדן הכניסה

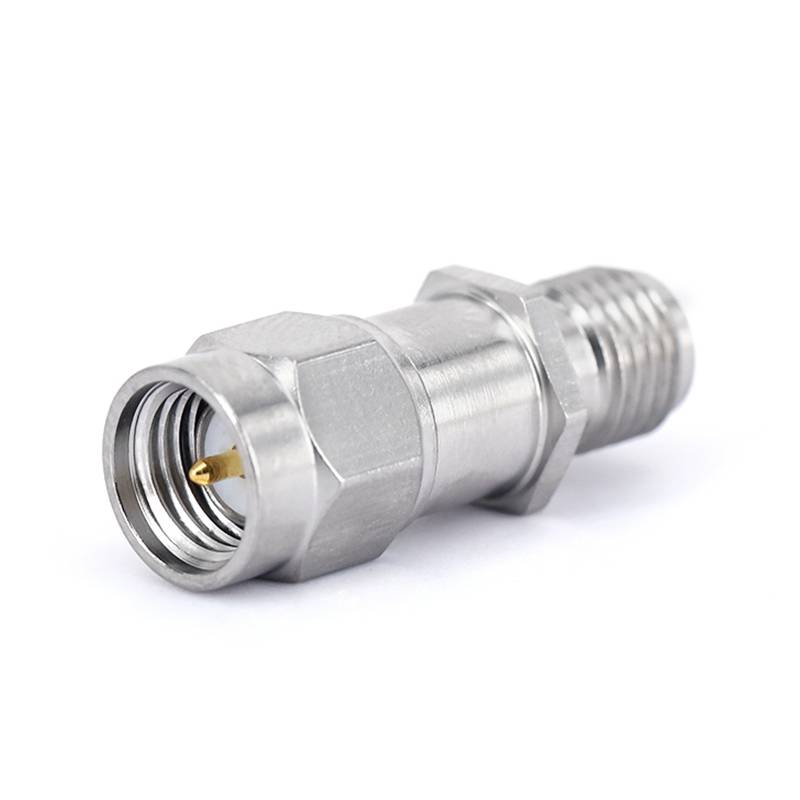

Fr 5- gdcb -18 g-smas -50	נקבה SMA	10MHz ~ 18GHz	1.35	0.7dB
מתח, DC מקסימום (וולט)	כוח, קלט מקסימום (וואט)	סוג חסום	חומר גוף	ציפוי גוף
+50	2	בלוק פנימי	נירוסטה	פסיבי

Sku	סדרת מחברים	תֶדֶר	VSWR	אובדן הכניסה

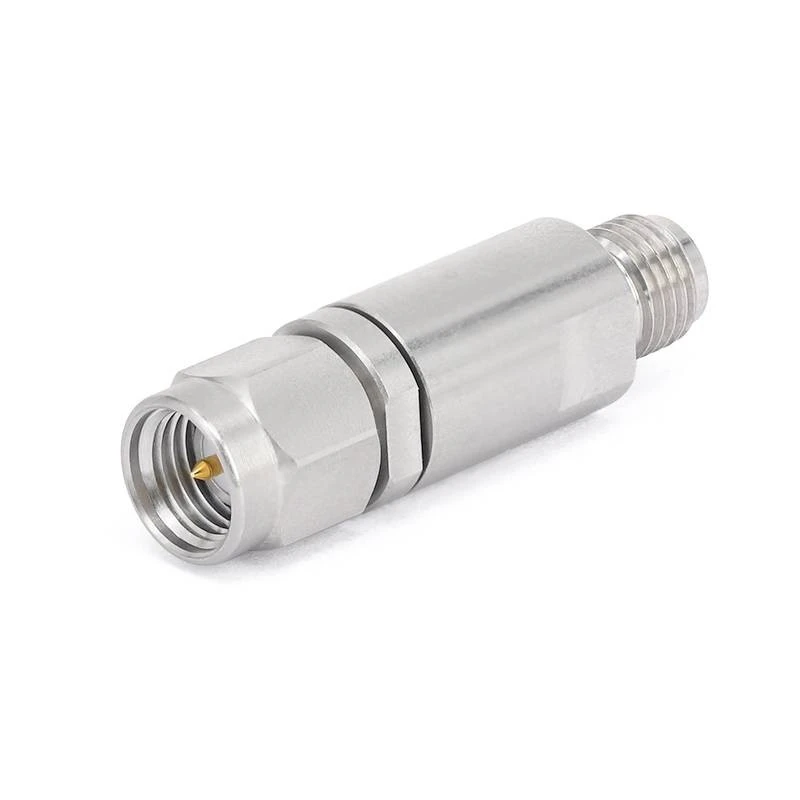

Fr 5- gdcb -27 g-sma-jk	נקבה SMA	30MHz ~ 27GHz	1.25	0.8dB
מתח, DC מקסימום (וולט)	כוח, קלט מקסימום (וואט)	סוג חסום	חומר גוף	ציפוי גוף
+50	2	בלוק פנימי	נירוסטה	פסיבי

Sku	סדרת מחברים	תֶדֶר	VSWR	אובדן הכניסה

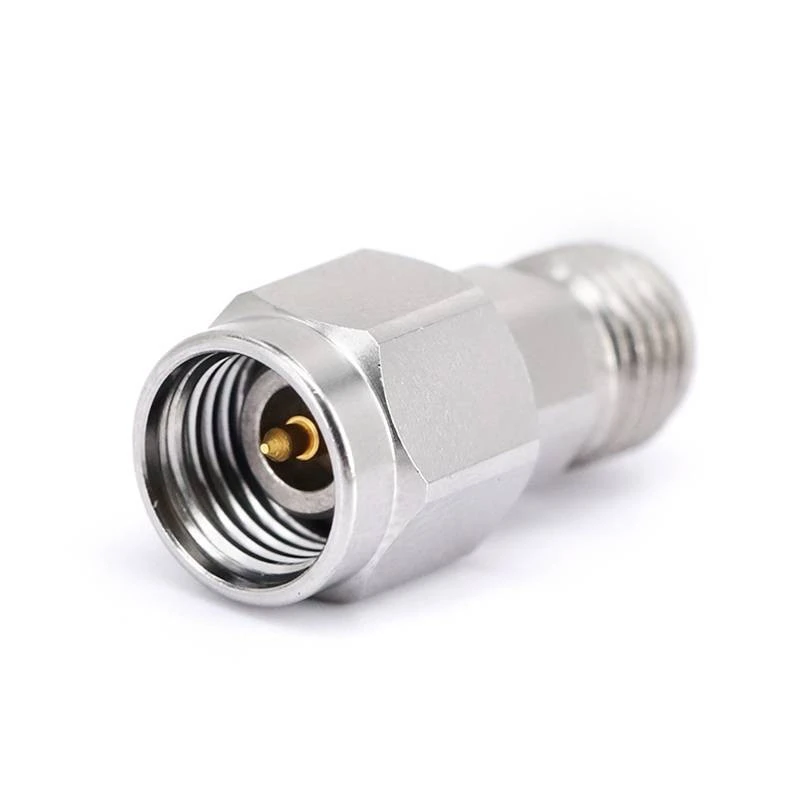

Fr 5- gdcb -40 g -292 e	נקבה 2.92 מ"מ	10MHz ~ 40GHz	1.30	0.5dB
מתח, DC מקסימום (וולט)	כוח, קלט מקסימום (וואט)	סוג חסום	חומר גוף	ציפוי גוף
+60	2	בלוק פנימי	נירוסטה	פסיבי

Sku	סדרת מחברים	תֶדֶר	VSWR	אובדן הכניסה

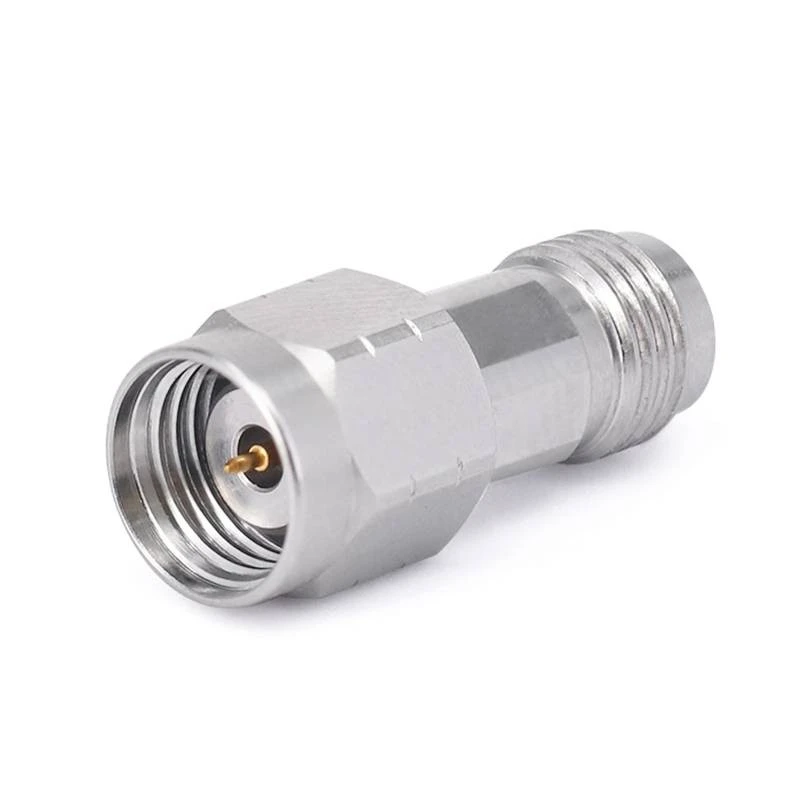

Fr 5- gdcb -67 g -185 e	נקבה 1.85 מ"מ	10MHz ~ 67GHz	1.50	0.9dB
מתח, DC מקסימום (וולט)	כוח, קלט מקסימום (וואט)	סוג חסום	חומר גוף	ציפוי גוף
+60	2	בלוק פנימי	נירוסטה	פסיבי
