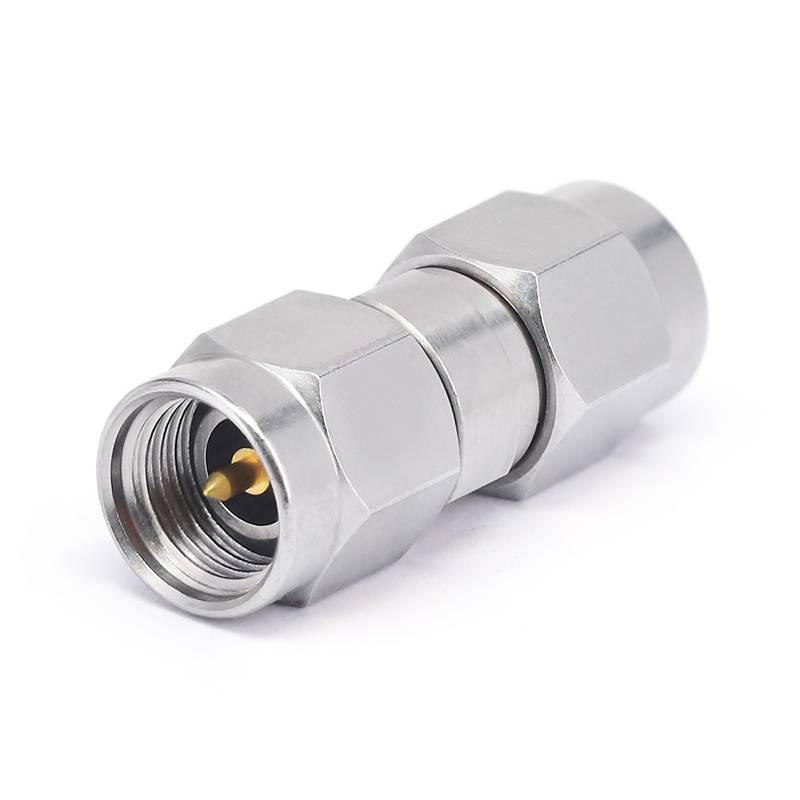

מתאם 3.5 מ"מ
מתאם 3 . 5 מ"מ RF מאופיין בדרך כלל על ידי מבנה קומפקטי . הקוטר החיצוני של המחבר הוא בדרך כלל בערך 3 . 5 מ"מ, שנועד להיות קטן וקל משקל, מה שהופך אותו מתאים לשימוש ביישומים שבהם שטח מוגבל. לדוגמה, בכמה מכשירי תקשורת מיניאטוריים או מכלולי לוח מעגלים בצפיפות גבוהה, ניתן לשלב בקלות את מחבר 3.5 מ"מ מבלי לתפוס יותר מדי מקום.
תיאור
מבוא מוצר
מתאם 3 . 5 מ"מ RF מאופיין בדרך כלל על ידי מבנה קומפקטי . הקוטר החיצוני של המחבר הוא בדרך כלל בערך 3 . 5 מ"מ, שנועד להיות קטן וקל משקל, מה שהופך אותו מתאים לשימוש ביישומים שבהם שטח מוגבל. לדוגמה, בכמה מכשירי תקשורת מיניאטוריים או מכלולי לוח מעגלים בצפיפות גבוהה, ניתן לשלב בקלות את מחבר 3.5 מ"מ מבלי לתפוס יותר מדי מקום.
בנוסף, ישנן גם צורות שונות של ממשקי יציאה, כגון מחברים ישרים ומחברים זווית ימנית . מחברי זווית ימנית נוחים יותר למצבים בהם המרחב מוגבל וצריך לעשות את החיבור בזווית ימנית . לדוגמא, בדוגמא, במערכת מעגל מורכבת, ניתן להשתמש במחברים של גמישות יותר של חיבור ליותר גמישות ולגמיש את החיבור יותר ויותר.
נתונים טכניים של מוצר
למכשירי מתאם RF 3 . 5 מ"מ 5 מ"מ יש בדרך כלל VSWR . VSWR נמוך יכול להפחית ביעילות את השתקפות האות ולשפר את היעילות של העברת האות . ביישומים מעשיים, ניתן להשיג ערך VSWR של פחות מ- 1.15, המסייע לאותו של האותו באופן חלקי.
שאלות נפוצות לרכש
נתוני מפרט מוצרים
|
תְצוּרָה |
|
|
סוג 1 סוג 1 |
3.5 מ"מ |
|
מחבר 1 עכבה |
50 אוהם |
|
מחבר 1 קוטביות |
תֶקֶן |
|
סוג 2 סוג 2 |
2.4 מ"מ/2.92 מ"מ/3.5 מ"מ/n |
|
מחבר 2 עכבה |
50 אוהם |
|
מחבר 2 קוטביות |
תֶקֶן |
|
שיטת הר מחבר |
אַף לֹא אֶחָד |
|
מתאם סגנון גוף |
אוגן ישר |
|
מידע על חומרים |
|
|
איש קשר מרכזי |
מצופה זהב קובייה |
|
קשר חיצוני |
נירוסטה |
|
גוּף |
נירוסטה |
|
דיאלקטרי |
PEI |
|
נתונים סביבתיים |
|
|
טווח טמפרטורות |
-55 תואר ל +165 תואר |
|
2011/65/EU (ROHS) |
תואם |
סוג מוצר
|
מתאם RF 3.5 מ"מ |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1-3.5- jjs |
|
|
Dc -33 ghz |
1.15 |
גברים 3.5 מ"מ זכר ל -3.5 מ"מ זכר |
|
Fr 1-3.5- kks |
|
|
Dc -33 ghz |
1.15 |
נקבה 3.5 מ"מ לנקבה 3.5 מ"מ |
|
Fr 1-3.5- jks |
|
|
Dc -33 ghz |
1.15 |
3.5 מ"מ גברים עד 3.5 מ"מ נקבה |
|
3.5 מ"מ עד 2.4 מ"מ מתאם RF |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1-3.5/2.4- jjs |
|
|
Dc -26.5 ghz |
1.15 |
זכר 3.5 מ"מ לגבר 2.4 מ"מ |
|
Fr 1-3.5/2.4- kks |
|
|
Dc -26.5 ghz |
1.15 |
נקבה 3.5 מ"מ לנקבה של 2.4 מ"מ |
|
Fr 1-3.5/2.4- jks |
|
|
Dc -26.5 ghz |
1.15 |
3.5 מ"מ גברים עד 2.4 מ"מ נקבה |
|
Fr 1-3.5/2.4- kJs |
|
|
Dc -26.5 ghz |
1.15 |
נקבה 3.5 מ"מ ל -2.4 מ"מ זכר |
|

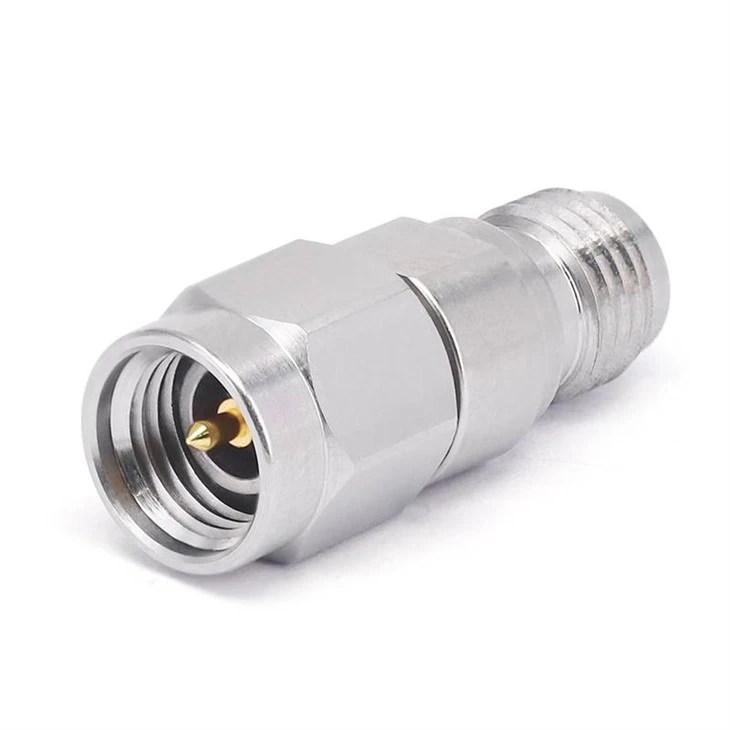

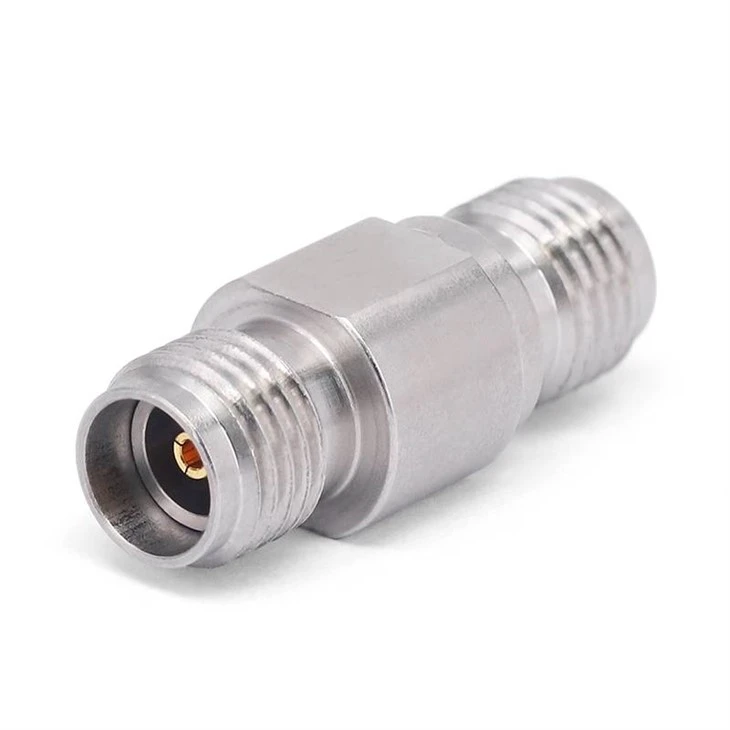

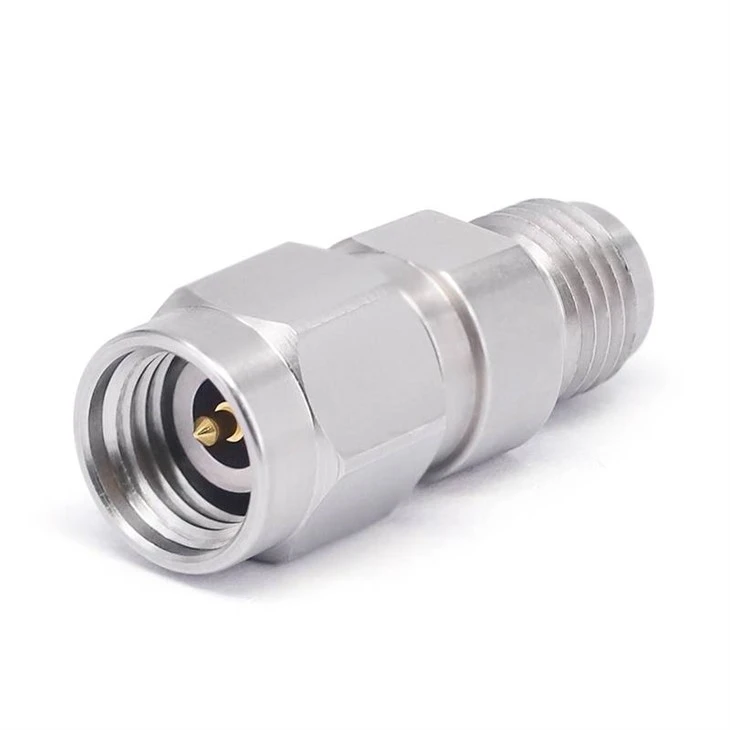

3.5 מ"מ עד 2.92 מ"ממתאם RF |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1-3.5/2.92- jjs |
|
|
Dc -26.5 ghz |
1.15 |
זכר 3.5 מ"מ ל -2.92 מ"מ זכר |
|
Fr 1-3.5/2.92- kks |
|
|
Dc -26.5 ghz |
1.15 |
נקבה של 3.5 מ"מ עד 2.92 מ"מ נקבה |
|
Fr 1-3.5/2.92- jks |
|
|
Dc -26.5 ghz |
1.15 |
גבר 3.5 מ"מ לנקבה של 2.92 מ"מ |
|
Fr 1-3.5/2.92- kJs |
|
|
Dc -26.5 ghz |
1.15 |
נקבה 3.5 מ"מ ל -2.92 מ"מ זכר |
|
3.5 מ"מ למתאם N RF |
|||||
|
Sku |
צִיוּר |
תֶדֶר |
VSWR |
סוג תיאור |
|
|
Fr 1- n/3.5- jjs |
|
|
Dc -18 ghz |
1.15 |
N זכר לגבר 3.5 מ"מ |
|
Fr 1- n/3.5- kks |
|
|
Dc -18 ghz |
1.15 |
N נקבה ל -3.5 מ"מ נקבה |
|
Fr 1- n/3.5- jks |
|
|
Dc -18 ghz |
1.15 |
N זכר לנקבה 3.5 מ"מ |
|
Fr 1- n/3.5- kjs |
|
|
Dc -18 ghz |
1.15 |
N נקבה עד 3.5 מ"מ זכר |
