כבלי בדיקת VNA
סדרת ההרכבה של כבל הבדיקה של VNA של FlexIRF נועדה לספק ללקוחות ערכי מדידה של Analyzer Network Analyzer (VNA) הניתנים לחזרה ומדויקת.
בתרחישי הבדיקה של מנתחי רשת וקטוריים (VNA), הפגיעות של ממשקים קואקסיאליים מדויקים הייתה מזמן אתגר בתעשייה.
תיאור
מבוא מוצר
סדרת ההרכבה של כבל הבדיקה של VNA של FlexIRF נועדה לספק ללקוחות ערכי מדידה של Analyzer Network Analyzer (VNA) הניתנים לחזרה ומדויקת.
בתרחישי הבדיקה של מנתחי רשת וקטוריים (VNA), הפגיעות של ממשקים קואקסיאליים מדויקים הייתה מזמן אתגר בתעשייה. כאשר כבלי הבדיקה המסורתיים נתונים לחיבור/ניתוק תכוף, כיפוף או לחץ מכני, המבנים הפנימיים של הממשקים שלהם-כמנצחים פנימיים ותומכים דיאלקטריים-נוטים לבלאי, עיוות או השפלה של ביצועים חשמליים כתוצאה מריכוז לחץ. זה משפיע ישירות על דיוק הבדיקה ואף עלול לגרום לכישלונות בציוד.
תכונות מבנה מוצר

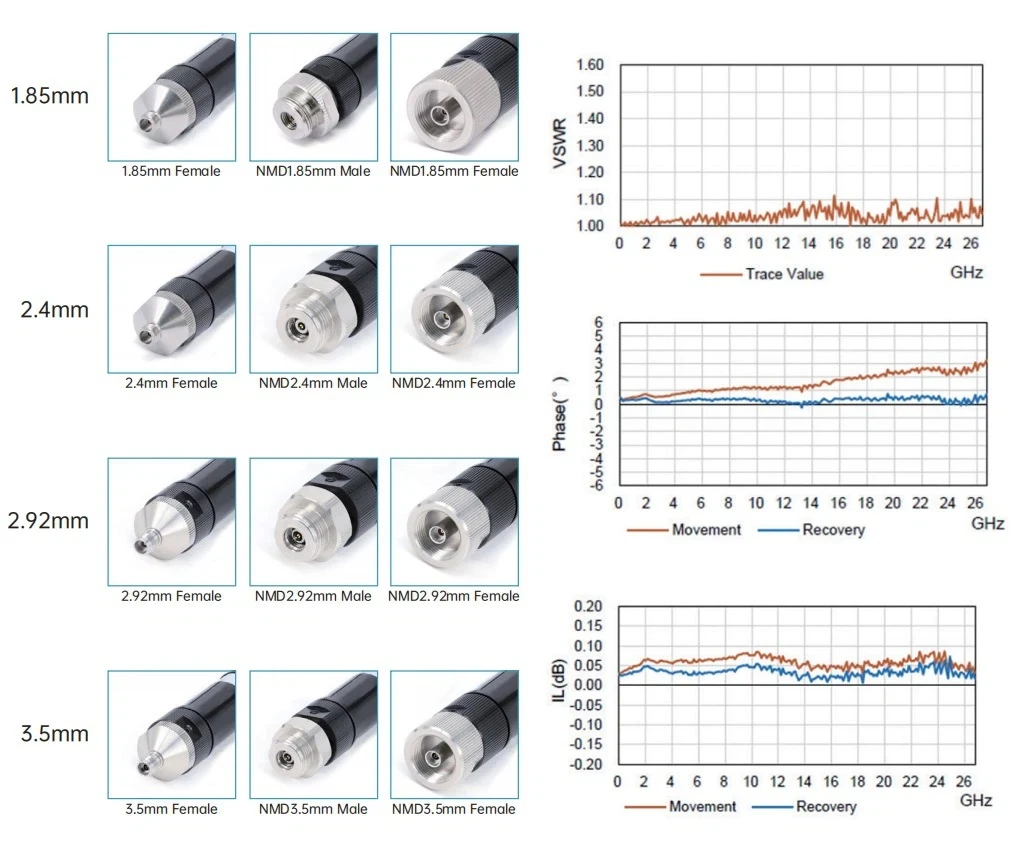

בהתבסס על סיווג תדרים, יש: יש:
26.5 ג'יגה הרץ 3.5 מ"מ מכלולי כבלים ממשק, מכלולי כבלים של 40 ג'יגה הרץ 2.4 מ"מ, מכלולי כבל NMD של 67 ג'יגה הרץ 1.85 מ"מ.
מכלולי הכבלים של NMD כביכול כוללים מחברים מחוזקים מחוסמים לממשקים. תכנון זה מבטיח כי לחץ מכני במהלך השימוש נספג בעיקר על ידי הרכיבים המבניים המחוזקים החיצוניים, ומונע נזק לממשקים הקואקסיאליים המדויקים.
יישום מוצר

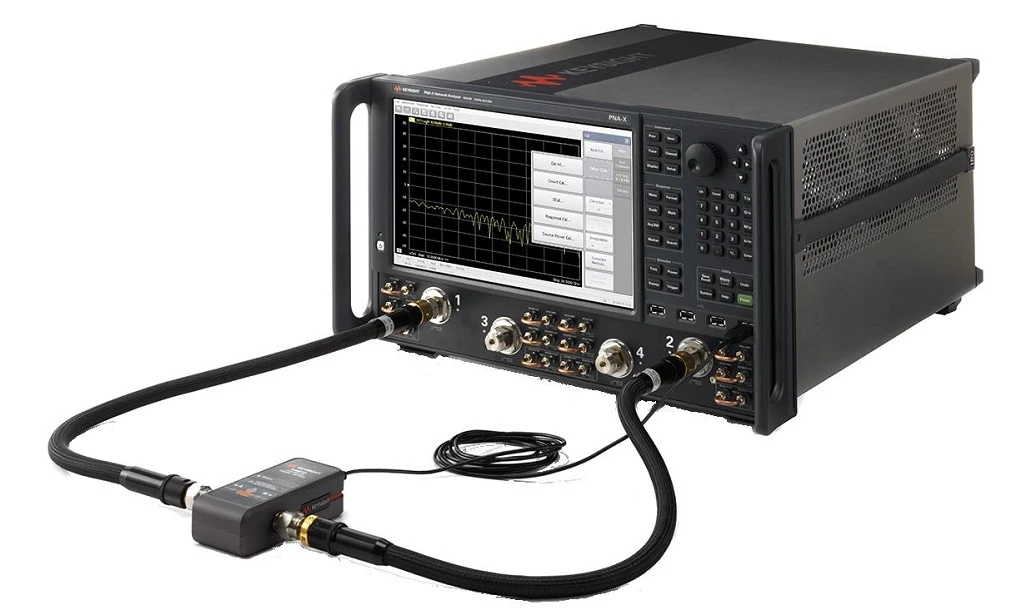

מכלולי כבלים לבדיקת VNA הם כבלי בדיקה בעלי ביצועים גבוהים של משרעת ושלב שימשו בעיקר במנתחי רשת וקטוריים (VNA), המכסים טווח תדרים עבודה של DC ~ 67GHz. הם כוללים מאפייני כיפוף בר קיימא וניתנים לחזרה מאוד, המאפשרים מדידה מדויקת של פרמטרים חשמליים במיקרוגל במעבדות, קווי ייצור, מערכות בדיקה ותרחישים אחרים.
הערות חשובות
1. עבור מכלולי כבלים באורך בהתאמה אישית, אנא אל תשכח להשאיר את פרטי האורך שלך בדף הקופה;
2. ניתן לספק את כל מכלולי הכבלים עם זוגות או קבוצות תואמות שלב; אם אתה זקוק לכבלים להתאים לשלב, אנא שלח אלינו דוא"ל: sales@flexirf.com
נתוני מפרט מוצרים
|
תְצוּרָה |
|
|
סוג 1 סוג 1 |
NMD3.5 מ"מ/NMD2.92 מ"מ/NMD2.4 מ"מ/NMD1.85 מ"מ |
|
מחבר 1 עכבה |
50 אוהם |
|
מחבר 1 קוטביות |
תֶקֶן |
|
סוג 2 סוג 2 |
NMD3.5 מ"מ/NMD2.92 מ"מ/NMD2.4 מ"מ/NMD1.85 מ"מ |
|
מחבר 2 עכבה |
50 אוהם |
|
מחבר 2 קוטביות |
תֶקֶן |
|
שיטת הר מחבר |
אַף לֹא אֶחָד |
|
סגנון גוף מחבר |
יָשָׁר |
|
מידע על חומרים |
|
|
איש קשר מרכזי |
מצופה זהב פליז, מצופה זהב נחושת בריליום |
|
קשר חיצוני |
פסיביות נירוסטה |
|
גוּף |
פסיביות נירוסטה |
|
דיאלקטרי |
PTFE |
|
נתונים סביבתיים |
|
|
טווח טמפרטורות |
-40 תואר ל +165 תואר |
|
2011/65/EU (ROHS) |
תואם |
סוג מוצר
|
כבלי בדיקת VNA |
|||||
|
|
|||||
| מודלים נפוצים ומדדים טכניים | |||||
|
תְמוּנָה |
Sku |
מחבר 1 |
מחבר 2 |
Freqency |
אובדן החזרה/VSWR |
 |

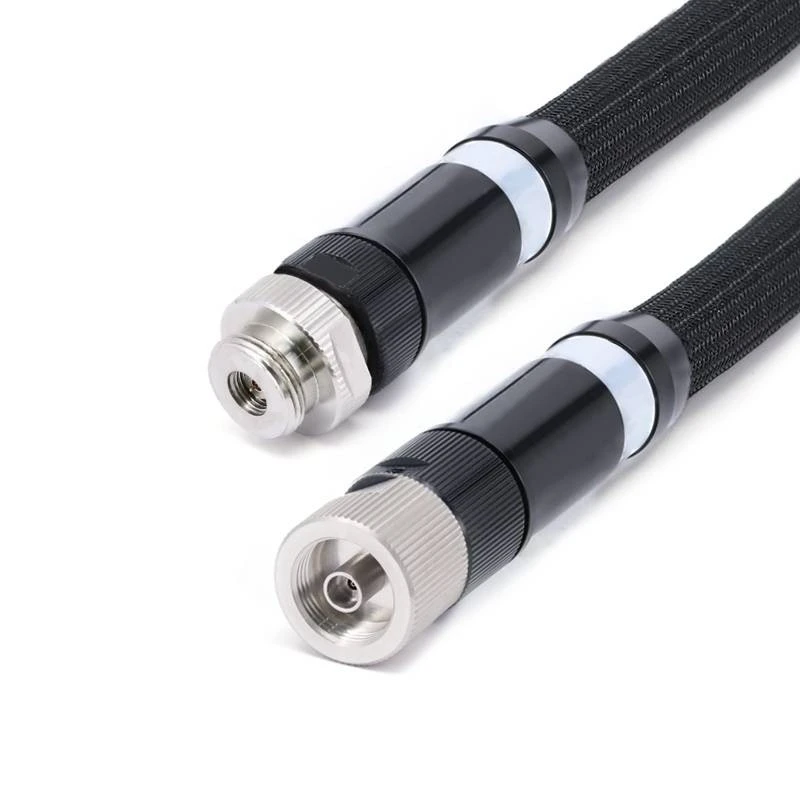

VNA -35 f35f -630 |
נקבה NMD 3.5 מ"מ |
נקבה 3.5 מ"מ |
DC -26. 5GHz |
1.30 |
 |
VNA -35 M35F -630 |
נקבה NMD 3.5 מ"מ |
זכר NMD 3.5 מ"מ |
DC -26. 5GHz |
1.30 |
 |

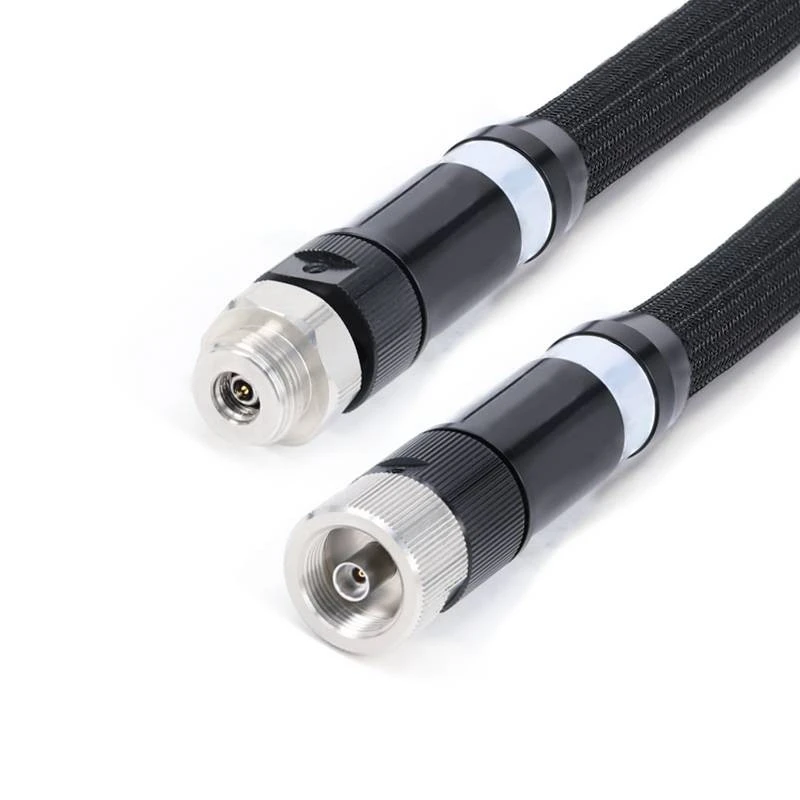

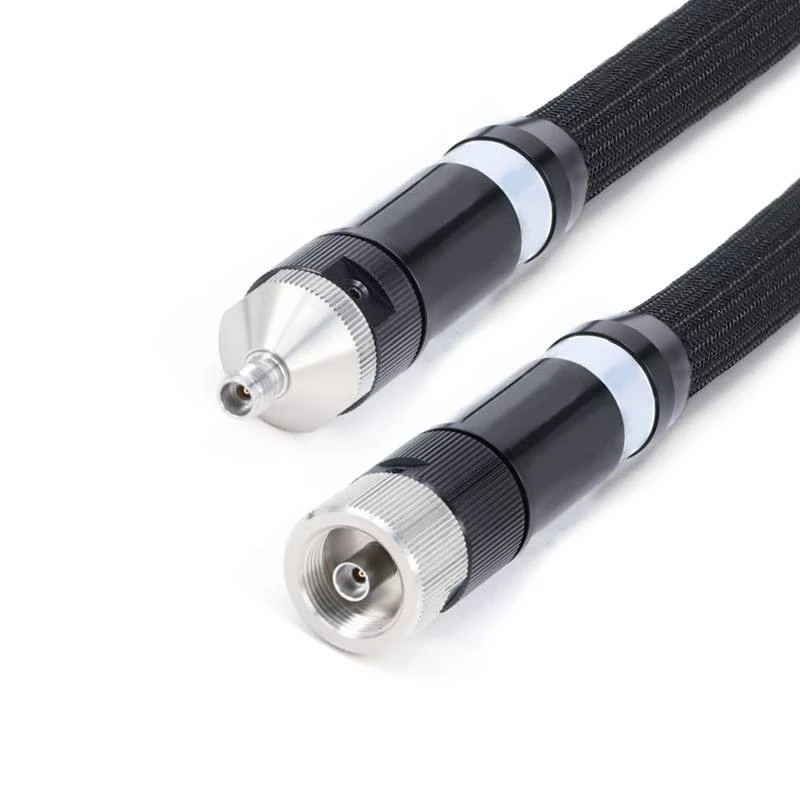

VNA -292 f292f -630 |
נקבה NMD 2.92 מ"מ |
נקבה 2.92 מ"מ |
Dc -40 ghz |
1.30 |
 |
VNA -292 M292F -630 |
נקבה NMD 2.92 מ"מ |
נקבה NMD 2.92 מ"מ |
Dc -40 ghz |
1.30 |
 |
VNA -24 f24f -630 |
נקבה NMD 2.4 מ"מ |
נקבה 2.4 מ"מ |
Dc -40 ghz |
1.35 |
 |
VNA -24 M24f -630 |
נקבה NMD 2.4 מ"מ |
2.4 מ"מ זכר NMD |
Dc -50 ghz |
1.35 |
 |

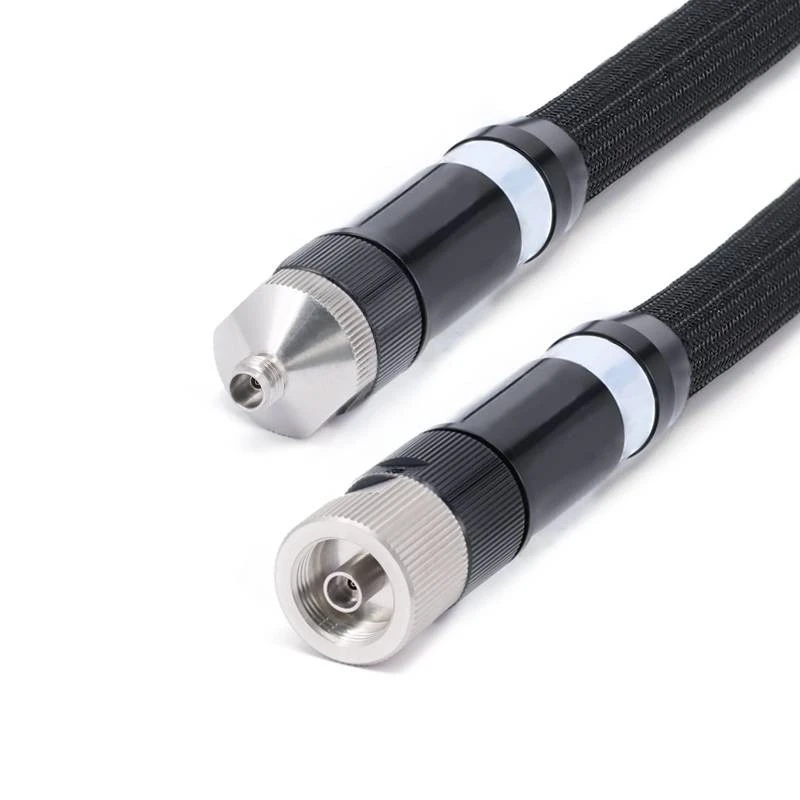

VNA -185 f185f -630 |
נקבה NMD 1.85 מ"מ |
נקבה 1.85 מ"מ |
Dc -67 ghz |
1.50 |
 |
VNA -185 f185m -630 |
נקבה NMD 1.85 מ"מ |
זכר NMD 1.85 מ"מ |
Dc -67 ghz |
1.50 |
