מכלולי כבלים מעוצבים ביד
מכלולי כבלים מעוצבים ביד שדל גמיש חצי גמיש הוא מכלול כבלים קואקסיאלי חצי-גמיש בעל ביצועים גבוהים שממלא תפקיד מכריע בשדות מרובים {}}} מוצר זה מיוצר על ידי צוות מקצועי . עם עיצוב מצוין וביצועים אמינים, הוא עומד בצרכים של מספר תעשיות {{}} ”ישנם כבלים", ישנם כבלים "," כבלים "," כבלים "," כבלים "," כבלים "," כבלים "" ו- 141 ".
תיאור
מכלולי כבלים מעוצבים ביד שדל גמיש חצי גמיש הוא מכלול כבלים קואקסיאלי חצי גמיש בעל ביצועים גבוהים שממלא תפקיד מכריע בשדות מרובים {}}} מוצר זה מעוצב על ידי צוות מקצועי . עם עיצוב מצוין וביצועים אמינים, הוא עומד בצרכים של מספר תעשיות {{}} ”ישנם כבלים", ישנם כבלים "," כבלים "," כבלים "," כבלים "," כבלים "," כבלים "" ו- 141 ".

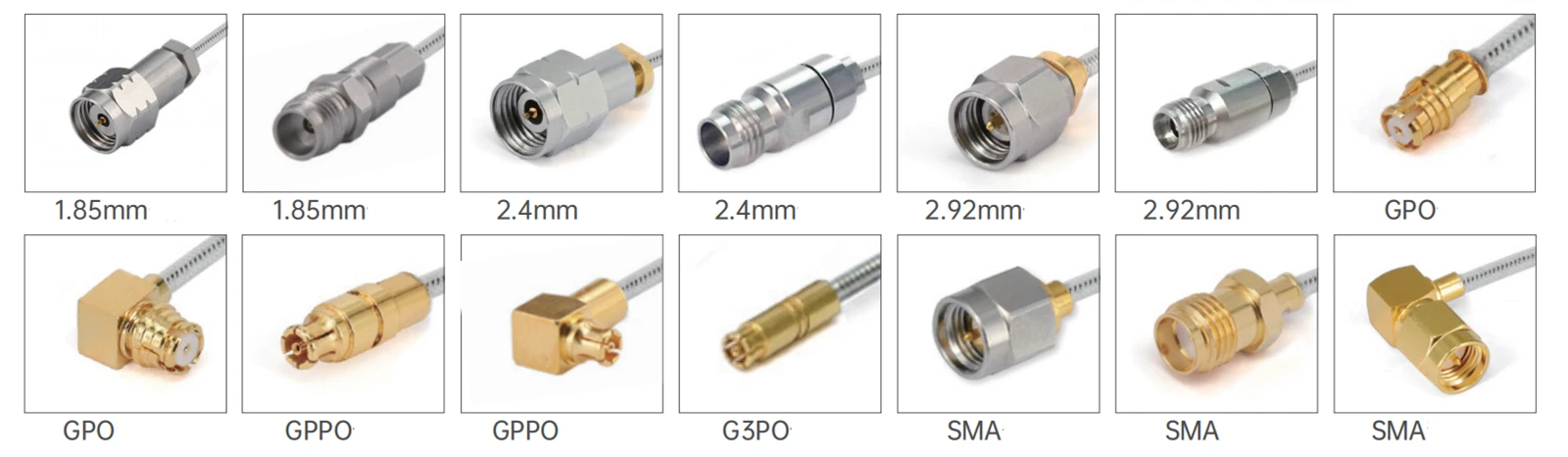

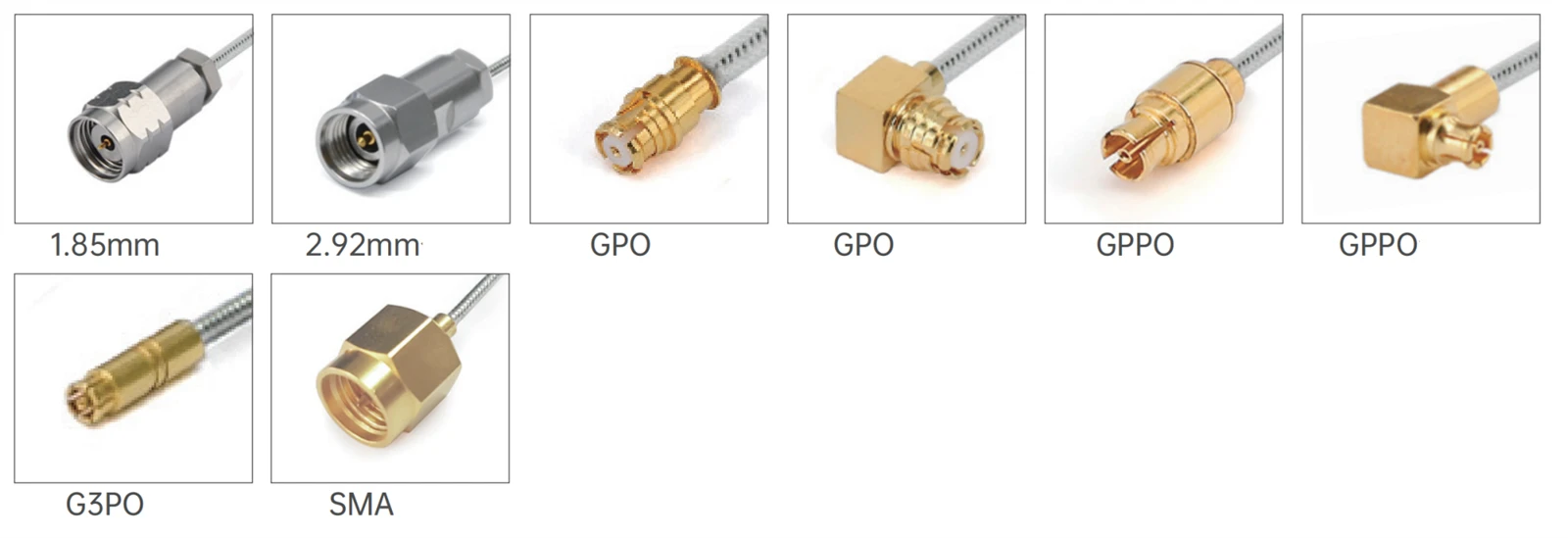

בנוסף, המוצר מציע אפשרויות מרובות מבחינת סוגי מחברים, עכבה, קוטביות, שיטות הרכבה, חומרי קשר ודיור . סוגי המחברים כוללים 1 . 85 מ"מ, 2 . 4 מ"מ, 2 {8} 92 מ"מ, SMA, G3PO, MMP, Etc, Etc. העכבה היא 50 אוהם, והקוטביות סטנדרטית. ישנן שיטות הרכבה מגוונות, והמגעים והבתים עשויים מחומרים כמו פליז מצופה זהב, נחושת בריליום מצופה זהב, ופלדת אל חלד פסיבית כדי להבטיח מוליכות חשמלית טובה ועמידות בפני קורוזיה.
מבוא מוצר
ישנן סדרות כמו FR701 & FR702/GUT -047- טופס 047 "סדרות וסדרת FR711 & FR712/gut -085- טופס 086" סדרה . מוצרים מסדרות שונות משתנות בממדיות מבניות וביצועים חשמליים {{9} לדוגמה, דיאוט, המנצלים של FR7 FR702/gut -047- טופס 047 "סדרה היא 0 . 29 ± 0 . 0127 מ"מ, ואילו זה של ה- FR711 & FR712/gut {{18} טופס 086" הוא 0 {.}}} 0.01m. נתוני הנחתה ותאריך כוח תואמים ניתנים לתדרים שונים. ישנם גם מספר מודלים נפוצים ומדדים טכניים העומדים לרשות הדרישות של תרחישי יישומים שונים.
מבחינת הביצועים החשמליים, מוליך המרכז הוא פלדה לבושה עם נחושת מצופה כסף, בשילוב עם מבודד PTFE מוצק ומוליך חוט נחושת משומר . הוא כולל קיבול נמוך (95.1pf/m), מהירות התפשטות גבוהה (70%), ויעילות מגנה מצוינת ((95.1pf/m), מהירות התפשטות גבוהה (70%), ופיעון מצוין (אפקטיביות מצוינת (אפקטיביות מצוינת (Shiefifive Shiefived (Shief) (70%) (70%).< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
יישום מוצר
בשל מאפייניו של הניתן לכיפוף וביצועי חשמל מצוינים, הוא נמצא בשימוש נרחב בשדות כמו תקשורת, מכשירים אלקטרוניים ומבחן ומדידה . בתרחישים כמו באיתור אתרים של רשתות תקשורת ופתרון בעיות של ציוד תעשייתי, הם נושאים כבלים גמישים {} קבעו קישורי מבחן בין מכשירים שונים, המאפשרים השלמה יעילה של עבודות גילוי .
הערות חשובות
1. עבור מכלולי כבלים באורך בהתאמה אישית, אנא אל תשכח להשאיר את פרטי האורך שלך בדף הקופה;
2. ניתן לספק את כל מכלולי הכבלים עם זוגות או קבוצות תואמות שלב; אם אתה זקוק לכבלים להתאים לשלב, אנא שלח אלינו דוא"ל: sales@flexirf.com
נתוני מפרט מוצרים
|
תְצוּרָה |
|
|
סוג 1 סוג 1 |
1.85 מ"מ/2.4 מ"מ/2.92 מ"מ/SMA/G3PO/GPPO |
|
מחבר 1 עכבה |
50 אוהם |
|
מחבר 1 קוטביות |
תֶקֶן |
|
סוג 2 סוג 2 |
1.85 מ"מ/2.4 מ"מ/2.92 מ"מ/SMA/G3PO/GPPO/ |
|
מחבר 2 עכבה |
50 אוהם |
|
מחבר 2 קוטביות |
תֶקֶן |
|
שיטת הר מחבר |
אַף לֹא אֶחָד |
|
סגנון גוף מחבר |
זווית ישרה וימנית |
|
מידע על חומרים |
|
|
איש קשר מרכזי |
מצופה זהב פליז, מצופה זהב נחושת בריליום |
|
קשר חיצוני |
מצופה זהב פליז, מצופה זהב נחושת בריליום, נירוסטה פסיבית |
|
גוּף |
מצופה זהב פליז, זהב נחושת בריליום, נירוסטה פסיבית |
|
דיאלקטרי |
PEI/PTFE |
|
נתונים סביבתיים |
|
|
טווח טמפרטורות |
-40 תואר ל +165 תואר |
|
2011/65/EU (ROHS) |
תואם |
|
מפרטי כבלים |
|
|
מוליך מרכז |
Copperweld מצופה כסף |
|
דיאלקטרי |
PTFE מוצק |
|
ז'ָקֵט |
אף אחד או פפ |
|
קיבול (PF/M) |
95.1 |
|
מהירות ההתפשטות (%) |
70 |
|
מיגון יעילות |
<-100dB @ 1GHz |
|
טיפול בכוח |
10WATT @ 18GHz בגובה פני הים, VSWR1.0 |
סוג מוצר
| FR701 & FR702/GUT -047- טופס 047 "מכלול כבלים סדרה | ||||
 |
קוטר חומר מבנה (מ"מ) |
|||
|
1 |
מנצח פנימי |
פלדה לבוש נחושת מצופה כסף |
0.29±0.0127 |
|
|
2 |
מְבַדֵד |
PTFE מוצק |
0.94±0.0254 |
|
|
3 |
מוליך חיצוני |
חוט נחושת משומר |
1.19±0.05 |
|
|
4 |
ז'ָקֵט |
פפ |
1.6±0.13 |
|
| הנחתה, כוח (מצב בדיקה בגובה ים של 20 מעלות) | |||||
|
תדר (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
הנחתה (db/m) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
כוח (w) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
מודלים נפוצים ומדדים טכניים
|
|||||
|
תְמוּנָה |
Sku |
מחבר 1 |
מחבר 2 |
Freqency |
אובדן החזרה/VSWR |
|
|
FR 701-292 FF1G3PF-XXX |
נקבה 2.92 מ"מ עם אוגן 2 חור |
נקבה G3PO (SMPS) |
Dc -40 ghz |
12dB |
|
|
FR 701-292 MG3PF-XXX |
2.92 מ"מ זכר |
נקבה G3PO (SMPS) |
Dc -40 ghz |
12dB |
|
|
FR 701-292 FG3PF-XXX |
נקבה 2.92 מ"מ |
נקבה G3PO (SMPS) |
Dc -40 ghz |
12dB |
|
|
FR 701-185 MG3PF-XXX |
1.85 מ"מ זכר |
נקבה G3PO (SMPS) |
Dc -67 ghz |
10dB |
|
|
FR 701-185 FG3PF-XXX |
נקבה 1.85 מ"מ |
נקבה G3PO (SMPS) |
Dc -67 ghz |
10dB |
| FR711 & FR712/GUT -085- טופס 086 "מכלול כבלים סדרה | ||||
 |
קוטר חומר מבנה (מ"מ) |
|||
|
1 |
מנצח פנימי |
STEE לבוש נחושת מצופה כסף |
0.51±0.0127 |
|
|
2 |
מְבַדֵד |
PTFE מוצק |
1.69±0.0254 |
|
|
3 |
מוליך חיצוני |
חוט נחושת משומר |
2.2±0.05 |
|
|
4 |
ז'ָקֵט |
פפ |
2.54 |
|
| הנחתה, כוח (מצב בדיקה בגובה ים של 20 מעלות) | |||||
|
תדר (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
הנחתה (db/m) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
כוח (w) |
253 |
157 |
69 |
47 |
33 |
| מודלים נפוצים ומדדים טכניים |
 |
|
FR712/but -085- form-fep (עם ז'קט FEP) |
|||||
|
תְמוּנָה |
Sku |
מחבר 1 |
מחבר 2 |
Freqency |
אובדן החזרה/VSWR |
|
|
FR 712- SMMSMM-XXX |
זכר SMA |
זכר SMA |
Dc -26.5 ghz |
1.35 |
|
|

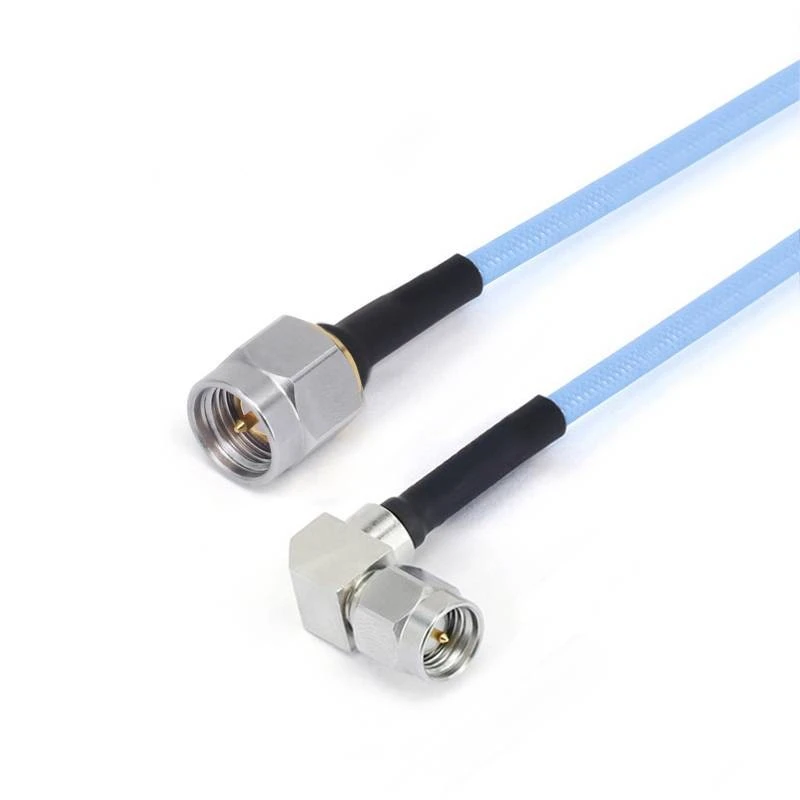

FR 12- SMMSMWM-XXX -18 g |
זכר SMA |
זכר SMA עם זווית ימנית |
Dc -18 ghz |
1.35 |
|
|
Fr 712- smwmsmwm-xxx -18 g |
זכר SMA עם זווית ימנית |
זכר SMA עם זווית ימנית |
Dc -18 ghz |
1.40 |
|
|
FR 712- SMMGPF-XXX |
זכר SMA |
נקבה של GPO (SMP) |
Dc -26.5 ghz |
1.35 |
|
|
FR 712- SMMGPWF-XXX |
זכר SMA |
נקבה של GPO (SMP) עם זווית ימנית |
Dc -26.5 ghz |
1.40 |
|
|
FR 712- SMMGPPF-XXX |
זכר SMA |
נקבה של GPPO (מיני SMP) |
Dc -26.5 ghz |
1.35 |
|
|
FR 712- SMMGPPWF-XXX |
זכר SMA |
נקבה של GPPO (Mini-SMP) עם זווית ימנית |
Dc -26.5 ghz |
1.40 |
|
|

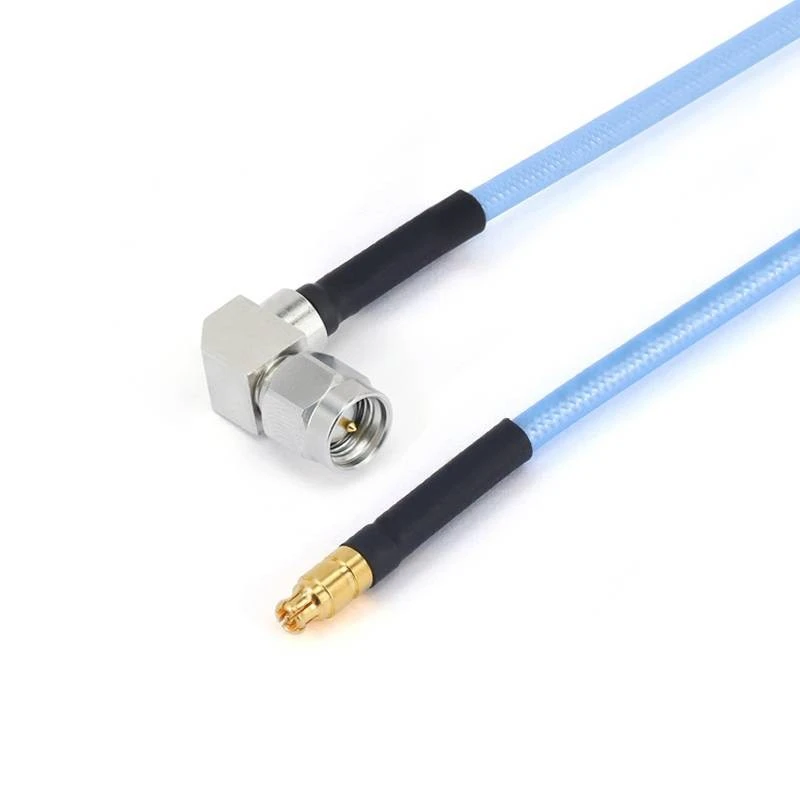

Fr 712- smwmgppf-xxx -18 g |
זכר SMA עם זווית ימנית |
נקבה של GPPO (מיני SMP) |
Dc -18 ghz |
15dB |
|
|

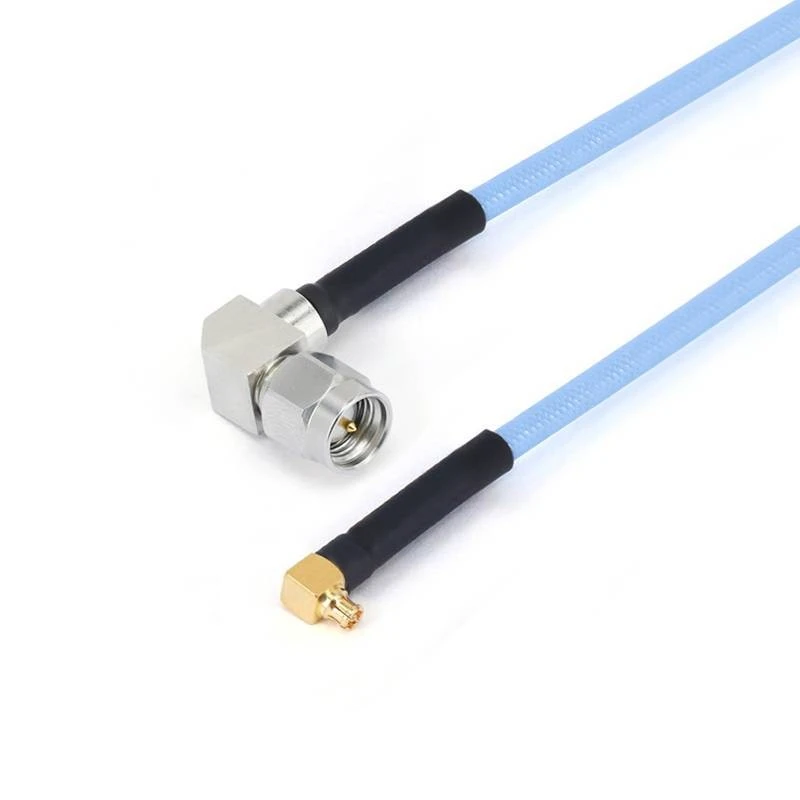

Fr 712- smwmgppwf-xxx -18 g |
זכר SMA עם זווית ימנית |
נקבה של GPPO (Mini-SMP) עם זווית ימנית |
Dc -18 ghz |
15dB |
|
|
FR 712- SMFGPF-XXX |
נקבה SMA |
נקבה של GPO (SMP) |
Dc -18 ghz |
1.35 |
|
|
Fr 712- smffgpf-xxx |
נקבה SMA עם אוגן 4 חור |
נקבה של GPO (SMP) |
Dc -18 ghz |
1.35 |
|
|
Fr 712- smfgppf-xxx |
נקבה SMA |
נקבה של GPPO (מיני SMP) |
Dc -26.5 ghz |
1.40 |
|
|
Fr 712- smffgppf-xxx |
נקבה SMA עם אוגן 4 חור |
נקבה של GPPO (מיני SMP) |
Dc -26.5 ghz |
1.40 |
|
|
FR 712-292 M292M-XXX |
2.92 מ"מ זכר |
2.92 מ"מ זכר |
Dc - 40 ghz |
1.44 |
|
|
FR 712-292 MGPF-XXX |
2.92 מ"מ זכר |
נקבה של GPO (SMP) |
Dc - 40 ghz |
10dB |
|
|
FR 712-292 MGPWF-XXX |
2.92 מ"מ זכר |
נקבה של GPO (SMP) עם זווית ימנית |
Dc - 40 ghz |
10dB |
|
|
FR 712-292 FGPF-XXX |
נקבה 2.92 מ"מ |
נקבה של GPO (SMP) |
Dc - 40 ghz |
10dB |
|
|
Fr 712-292 ffgpf-xxx |
נקבה 2.92 מ"מ עם אוגן 4 חור |
נקבה של GPO (SMP) |
Dc - 40 ghz |
10dB |
|
|
Fr 712-292 mgppf-xxx |
2.92 מ"מ זכר |
נקבה של GPPO (מיני SMP) |
Dc - 40 ghz |
14dB |
|
|
Fr 712-292 mgppwf-xxx |
2.92 מ"מ זכר |
נקבה של GPPO (Mini-SMP) עם זווית ימנית |
Dc - 40 ghz |
14dB |
|
|
Fr 712-292 fgppf-xxx |
נקבה 2.92 מ"מ |
נקבה של GPPO (מיני SMP) |
Dc - 40 ghz |
14dB |
|
|
Fr 712-292 ffgppf-xxx |
נקבה 2.92 מ"מ עם אוגן 4 חור |
נקבה של GPPO (מיני SMP) |
Dc - 40 ghz |
14dB |
|
|
FR 712-292 MG3PF-XXX |
2.92 מ"מ זכר |
נקבה G3PO (SMPS) |
Dc - 40 ghz |
12dB |
|
|
FR 712-292 FG3PF-XXX |
נקבה 2.92 מ"מ |
נקבה G3PO (SMPS) |
Dc - 40 ghz |
12dB |
|
|
Fr 712-292 ffg3pf-xxx |
נקבה 2.92 מ"מ עם אוגן 4 חור |
נקבה G3PO (SMPS) |
Dc - 40 ghz |
12dB |
|
|
FR 712-185 MG3PF-XXX |
1.85 מ"מ זכר |
נקבה G3PO (SMPS) |
Dc - 67 ghz |
10dB |
|
|
FR 712-185 FG3PF-XXX |
נקבה 1.85 מ"מ |
נקבה G3PO (SMPS) |
Dc - 67 ghz |
10dB |
|
|
Fr 712-185 ffg3pf-xxx |
נקבה 1.85 מ"מ עם אוגן 4 חור |
נקבה G3PO (SMPS) |
Dc - 67 ghz |
10dB |
|
FR711/מעי -085- טופס (ללא ז'קט FEP) |
|||||
|
תְמוּנָה |
Sku |
מחבר 1 |
מחבר 2 |
Freqency |
אובדן החזרה/VSWR |
|
|
FR 711- SMMSMM-XXX |
זכר SMA |
זכר SMA |
Dc -26.5 ghz |
1.35 |
 |
FR 11- SMMSMWM-XXX -18 g |
זכר SMA |
זכר SMA עם זווית ימנית |
Dc -18 ghz |
1.35 |
|
|

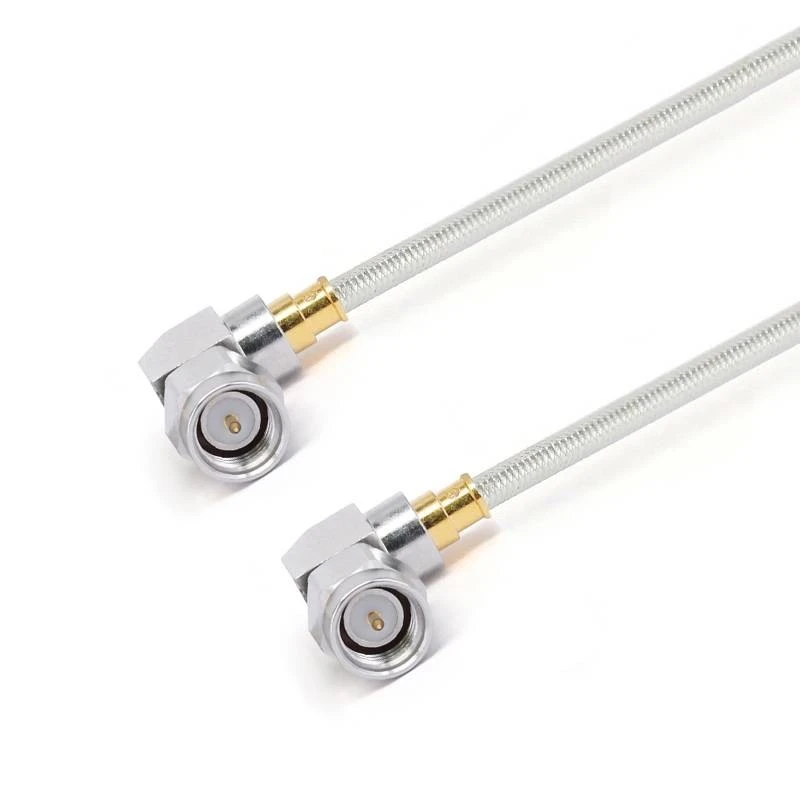

Fr 711- smwmsmwm-xxx -18 g |
זכר SMA עם זווית ימנית |
זכר SMA עם זווית ימנית |
Dc -18 ghz |
1.40 |
|
|

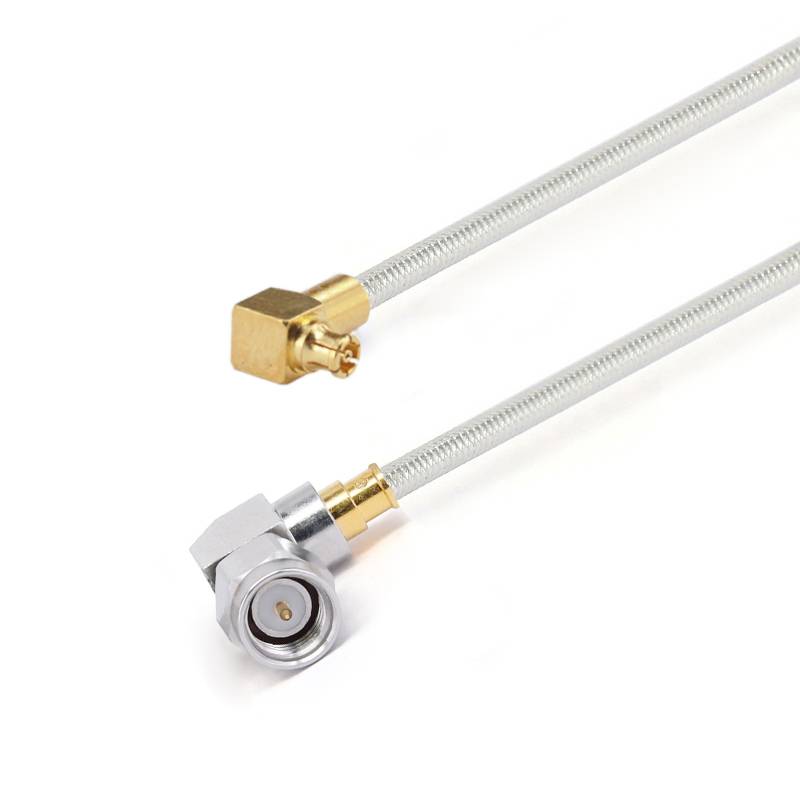

Fr 711- smwmgppwf-xxx -18 g |
זכר SMA עם זווית ימנית |
נקבה של GPPO (Mini-SMP) עם זווית ימנית |
Dc -18 ghz |
1.40 |
|
|
FR 711-292 MMMPXM-XXX |
2.92 מ"מ זכר |
MMPX זכר |
Dc -40 ghz |
14dB |
|
|
R 711-292 mmmpxf-xxx |
2.92 מ"מ זכר |
נקבה MMPX |
Dc -40 ghz |
14dB |
|
|
FR 711-24 MMMPXM-XXX |
2.4 מ"מ זכר |
MMPX זכר |
Dc -50 ghz |
12dB |
|
|
FR 711-24 MMMPXF-XXX |
2.4 מ"מ זכר |
נקבה MMPX |
Dc -50 ghz |
12dB |
|
|
FR 711-185 MMMPXM-XXX |
1.85 מ"מ זכר |
MMPX זכר |
Dc -67 ghz |
10dB |
|
|
FR 711-185 MMMPXF-XXX |
1.85 מ"מ זכר |
נקבה MMPX |
Dc -67 ghz |
10dB |
|
|
FR 711-185 MG3PF-XXX |
1.85 מ"מ זכר |
G3PO (SMPS) נְקֵבָה |
Dc -67 ghz |
10dB |
|
|
FR 711-185 FG3PF-XXX |
נקבה 1.85 מ"מ |
G3PO (SMPS) נְקֵבָה |
Dc -67 ghz |
10dB |
|
|
Fr 711-185 ffg3pf-xxx |
נקבה 1.85 מ"מ עם אוגן 4 חור |
G3PO (SMPS) נְקֵבָה |
Dc -67 ghz |
10dB |
