כבלי מבחן למטרה כללית
כבלי בדיקה למטרה כללית הם מוצרי כבלים בשימוש נרחב בשדות כמו בדיקה אלקטרונית, עם מאפיינים מרובים העונים על דרישות שימוש מגוונות . מבחינת מחברים, כבל זה מציע סוגים שונים של מחברים, כולל 1 . 85 מ"מ, 2. 4 מ"מ, 2.92 מ"מ, SMA, G3PO ו- G3PO. לכל המחברים עכבה של 50 אוהם וקוטביות סטנדרטית.
תיאור
כבלי מבחן למטרה כללית
כבלי בדיקה למטרה כללית הם מוצרי כבלים בשימוש נרחב בשדות כמו בדיקה אלקטרונית, עם מאפיינים מרובים העונים על דרישות שימוש מגוונות . מבחינת מחברים, כבל זה מציע סוגים שונים של מחברים, כולל 1 . 85 מ"מ, 2 {7} 4 מ"מ, 2. 92 מ"מ, SMA, SMA, G3P, G3P, G3P, G3P. לכל המחברים עכבה של 50 אוהם וקוטביות סטנדרטית. יתר על כן, למחברים יש מספר שיטות התקנה, כולל סוגי זווית ישר וימין, אשר ניתן להתאים גמישות לממשקי התקנים שונים.
מבוא מוצר
In terms of material selection, the central contact, external contact, and main body are made of materials such as brass plated with gold, beryllium copper plated with gold, or passivated stainless steel, which have good electrical conductivity and corrosion resistance. The dielectric is made of PEI or PTFE materials to ensure signal transmission performance. The central conductor of the cable is silver - plated copper - פלדה לבושה, שכבת הבידוד היא PTFE מוצקה, שכבת המגן מורכבת מקלטת נחושת מצופה כסף וחוטי נחושת, והנדון עשוי מחומר FEP . זה לא רק מגנים מפריעים לאותה, אלא יש גם חוזק מכני מסוים והתנגדות סביבתית .
יישום מוצר
במהלך המחקר, הפיתוח, הייצור והבדיקה של תחנות בסיס תקשורת, טלפונים ניידים, ציוד תקשורת לוויינית וכו '., כבלי בדיקה למטרה נדרשים לחיבור מכשירי בדיקה שונים למכשירי תקשורת כדי להבטיח העברת איתות יציבה, כדי לבחון את הבסיס המבצע (gumenting} gulation}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} ut. תחנות, כבל מסוג זה משמש לחיבור מחוללי אות, מנתחי ספקטרום וציוד אחר לבדיקת ביצועי הרדיו - תדר של תחנות הבסיס, ולהבטיח שתחנות הבסיס יכולות לספק שירותי תקשורת יציבים ויעילים {}}}
הערות חשובות
1. עבור מכלולי כבלים באורך בהתאמה אישית, אנא אל תשכח להשאיר את פרטי האורך שלך בדף הקופה;
2. ניתן לספק את כל מכלולי הכבלים עם זוגות או קבוצות תואמות שלב; אם אתה זקוק לכבלים להתאים לשלב, אנא שלח אלינו דוא"ל: sales@flexirf.com
נתוני מפרט מוצרים
|
תְצוּרָה |
|
|
סוג 1 סוג 1 |

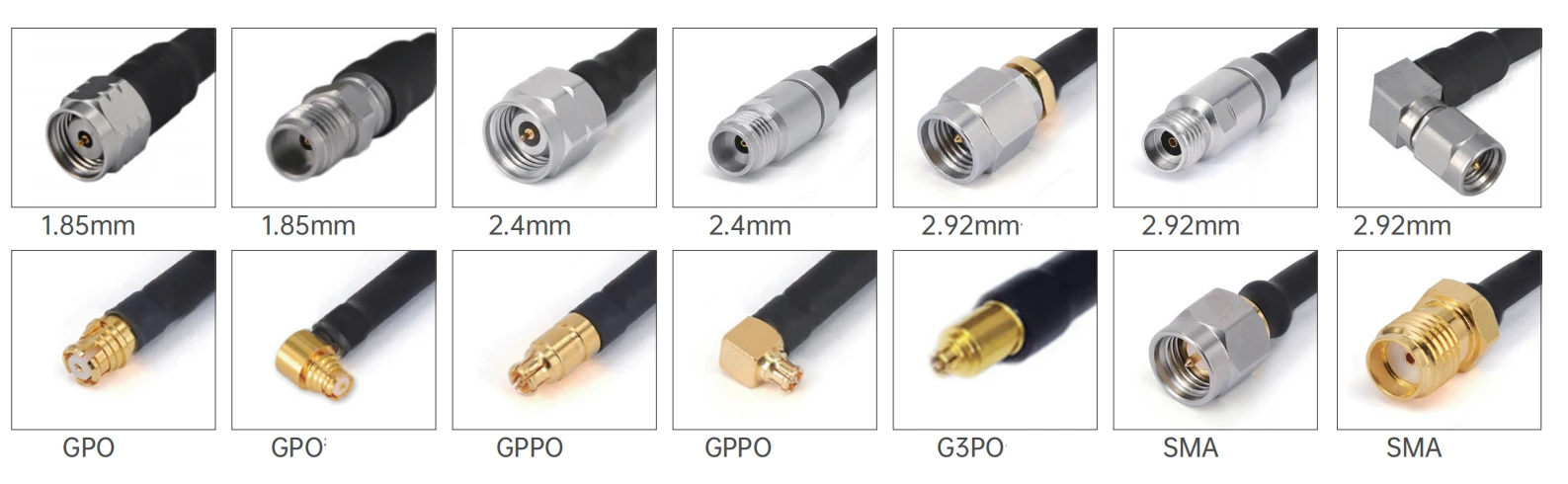

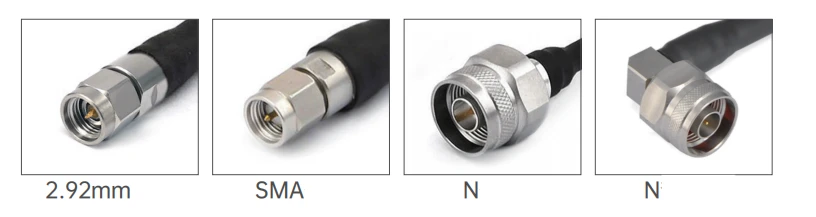

1.85 מ"מ/2.4 מ"מ/2.92 מ"מ/SMA/G3PO/GPPO/N. |
|
מחבר 1 עכבה |
50 אוהם |
|
מחבר 1 קוטביות |
תֶקֶן |
|
סוג 2 סוג 2 |
1.85 מ"מ/2.4 מ"מ/2.92 מ"מ/SMA/G3PO/GPPO/N. |
|
מחבר 2 עכבה |
50 אוהם |
|
מחבר 2 קוטביות |
תֶקֶן |
|
שיטת הר מחבר |
אַף לֹא אֶחָד |
|
סגנון גוף מחבר |
זווית ישרה וימנית |
|
מידע על חומרים |
|
|
איש קשר מרכזי |
מצופה זהב פליז, מצופה זהב נחושת בריליום |
|
קשר חיצוני |
מצופה זהב פליז, מצופה זהב נחושת בריליום, נירוסטה פסיבית |
|
גוּף |
מצופה זהב פליז, זהב נחושת בריליום, נירוסטה פסיבית |
|
דיאלקטרי |
PEI/PTFE |
|
נתונים סביבתיים |
|
|
טווח טמפרטורות |
-40 תואר ל +165 תואר |
|
2011/65/EU (ROHS) |
תואם |
|
מפרטי כבלים |
|
|
מוליך מרכז |
Copperweld מצופה כסף |
|
דיאלקטרי |
PTFE מוצק |
|
שני מיגונים |
רצועת נחושת מצופה כסף וחוט |
|
ז'ָקֵט |
פפ |
|
קיבול (PF/M) |
95.1 |
|
מהירות ההתפשטות (%) |
70 |
|
מיגון יעילות |
<-100dB @ 1GHz |
|
טיפול בכוח |
10WATT @ 18GHz בגובה פני הים, VSWR1.0 |
סוג מוצר
| GAF71/RG405SS 405 מכלול כבלים גמיש בסדרת | ||||
 |
קוטר חומר מבנה (מ"מ) |
|||
|
1 |
מנצח פנימי |
פלדה לבוש נחושת מצופה כסף |
0.51±0.05 |
|
|
2 |
מְבַדֵד |
PTFE מוצק |
1.63±0.05 |
|
|
3 |
מיגון פנימי |
להקת נחושת מצופה כסף |
1.80±0.05 |
|
|
4 |
מיגון חיצוני |
קלע חוט נחושת מצופה כסף |
2.18±0.05 |
|
|
5 |
ז'ָקֵט |
פפ |
2.54±0.1 |
|
| הנחתה, כוח (מצב בדיקה בגובה ים של 20 מעלות) | |||||||
|
תדר (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
הנחתה (db/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
הנחתה (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
מודלים נפוצים ומדדים טכניים
|
|||||
|
תְמוּנָה |
Sku |
מחבר 1 |
מחבר 2 |
Freqency |
אובדן החזרה/VSWR |
 |

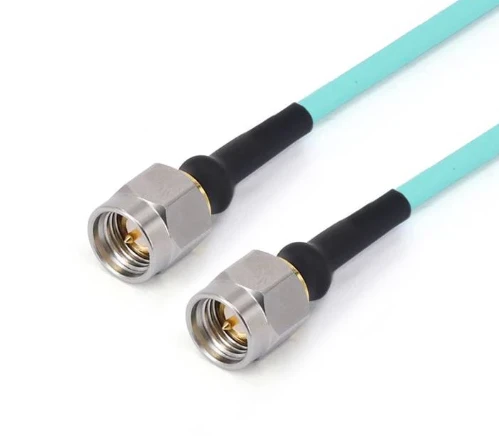

FRF 71- SMMSMM-XXX |
זכר SMA |
זכר SMA |
Dc -26.5 ghz |
1.30 |
 |

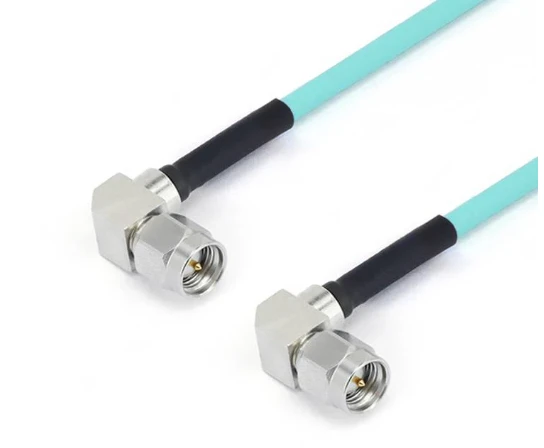

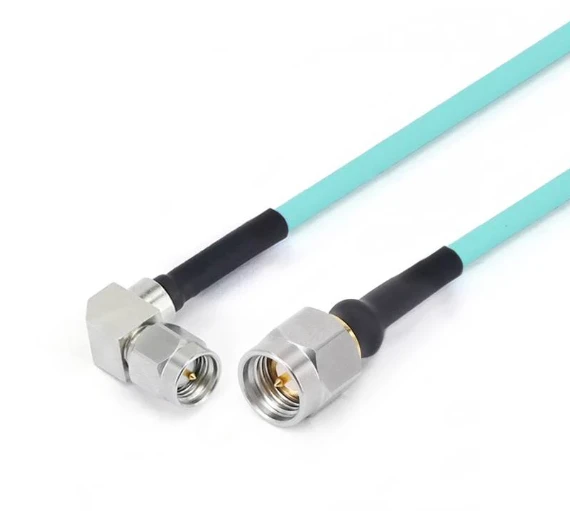

FRF 71- SMWMSMWM-XXX -18 g |
זכר SMA עם זווית ימנית |
זכר SMA עם זווית ימנית |
Dc -18 ghz |
1.30 |
 |
Frf 71- smmsmwm-xxx -18 g |
זכר SMA |
זכר SMA עם זווית ימנית |
Dc -18 ghz |
1.30 |
 |
FRF 71- SMMGPF-XXX |
זכר SMA |
נקבה של GPO (SMP) |
Dc -26.5 ghz |
1.35 |
 |
FRF 71- SMMGPWF-XXX |
זכר SMA |
נקבה של GPO (SMP) עם זווית ימנית |
Dc -26.5 ghz |
1.35 |
 |
FRF 71- SMFGPF-XXX |
נקבה SMA |
נקבה של GPO (SMP) |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smffgpf-xxx |
נקבה SMA עם אוגן 4 חור |
נקבה של GPO (SMP) |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smmgppf-xxx |
זכר SMA |
נקבה של GPPO (מיני SMP) |
Dc -26.5 ghz |
14dB |
 |
FRF 71- SMMGPPWF-XXX |
זכר SMA |
נקבת GPPO עם זווית ימנית |
Dc -26.5 ghz |
14dB |
 |
Frf 71- smwmgppf-xxx -18 g |
זכר SMA עם זווית ימנית |
נקבה של GPPO (מיני SMP) |
Dc -18 ghz |
15dB |
 |
Frf 71- smwmgppwf-xxx -18 g |
זכר SMA עם זווית ימנית |
נקבת GPPO עם זווית ימנית |
Dc -18 ghz |
15dB |
 |
FRF 71- SMFGPPF-XXX |
נקבה SMA |
נקבה של GPPO (מיני SMP) |
Dc -26.5 ghz |
14dB |
 |
Frf 71- smffgppf-xxx |
נקבה SMA עם אוגן 4 חור |
נקבה של GPPO (מיני SMP) |
Dc -26.5 ghz |
14dB |
 |
FRF 71-292 M292M-XXX |
2.92 מ"מ זכר |
2.92 מ"מ זכר |
Dc -40 ghz |
1.35 |
 |
FRF 71-292 MGPF-XXX |
2.92 מ"מ זכר |
נקבה של GPO (SMP) |
Dc -40 ghz |
14dB |
 |
FRF 71-292 MGPWF-XXX |
2.92 מ"מ זכר |
נקבה של GPO (SMP) עם זווית ימנית |
Dc -40 ghz |
12dB |
 |
FRF 71-292 FGPF-XXX |
נקבה 2.92 מ"מ |
נקבה של GPO (SMP) |
Dc -40 ghz |
14dB |
 |
Frf 71-292 ffgpf-xxx |
נקבה 2.92 מ"מ עם אוגן 4 חור |
נקבה של GPO (SMP) |
Dc -40 ghz |
14dB |
 |
Frf 71-292 mgppf-xxx |
2.92 מ"מ זכר |
נקבה של GPPO (מיני SMP) |
Dc -40 ghz |
14dB |
 |
Frf 71-292 fgppf-xxx |
נקבה 2.92 מ"מ |
נקבה של GPPO (מיני SMP) |
Dc -40 ghz |
14dB |
 |
Frf 71-292 ffgppf-xxx |
נקבה 2.92 מ"מ עם אוגן 4 חור |
נקבה של GPPO (מיני SMP) |
Dc -40 ghz |
14dB |
 |
FRF 71-292 MGPPWF-XXX |
2.92 מ"מ זכר |
נקבה של GPPO (Mini-SMP) עם זווית ימנית |
Dc -40 ghz |
12dB |
 |
FRF 71-292 MG3PF-XXX |
2.92 מ"מ זכר |
נקבה G3PO (SMPS) |
Dc -40 ghz |
14dB |
 |
FRF 71-292 FG3PF-XXX |
נקבה 2.92 מ"מ |
נקבה G3PO (SMPS) |
Dc -40 ghz |
14dB |
 |
Frf 71-292 ffg3pf-xxx |
נקבה 2.92 מ"מ עם אוגן 4 חור |
נקבה G3PO (SMPS) |
Dc -40 ghz |
14dB |
 |
FRF 71-24 M24M-XXX |
2.4 מ"מ זכר |
2.4 מ"מ זכר |
Dc -50 ghz |
14dB |
 |
FRF 71-24 FGPF-XXX |
נקבה 2.4 מ"מ |
נקבה של GPO (SMP) |
Dc -40 ghz |
12dB |
 |
Frf 71-24 ffgpf -100 |
נקבה 2.4 מ"מ עם אוגן 4 חור |
נקבה של GPO (SMP) |
Dc -40 ghz |
12dB |
 |
FRF 71-24 MGPWF-XXX |
2.4 מ"מ זכר |
נקבה של GPO (SMP) עם זווית ימנית |
Dc -40 ghz |
10dB |
 |
Frf 71-24 mgppf-xxx |
2.4 מ"מ זכר |
נקבה של GPPO (מיני SMP) |
Dc -40 ghz |
12dB |
 |
FRF 71-24 MGPPWF-XXX |
2.4 מ"מ זכר |
נקבה של GPPO (Mini-SMP) עם זווית ימנית |
Dc -40 ghz |
10dB |
 |
Frf 71-24 fgppf-xxx |
נקבה 2.4 מ"מ |
נקבה של GPPO (מיני SMP) |
Dc -40 ghz |
12dB |
 |
Frf 71-24 ffgppf-xxx |
נקבה 2.4 מ"מ עם אוגן 4 חור |
נקבה של GPPO (מיני SMP) |
Dc -40 ghz |
12dB |
 |
FRF 71-185 MG3PF-XXX |
1.85 מ"מ זכר |
נקבה G3PO (SMPS) |
Dc - 67 ghz |
10dB |
 |
FRF 71-185 FG3PF-XXX |
נקבה 1.85 מ"מ |
נקבה G3PO (SMPS) |
Dc - 67 ghz |
10dB |
 |
Frf 71-185 ffg3pf-xxx |
1.85 מ"מ עם אוגן 4 חור |
נקבה G3PO (SMPS) |
Dc - 67 ghz |
10dB |
|
GAF72/RG402SS 402 מכלול כבלים גמיש בסדרת |
||||||
|
קוטר חומר מבנה (מ"מ) |
||||||
 |
1 |
מנצח פנימי |
פלדה לבוש נחושת מצופה כסף |
0.92±0.05 |
||
|
2 |
מְבַדֵד |
PTFE מוצק |
2.97±0.05 |
|||
|
3 |
מיגון פנימי |
להקת נחושת מצופה כסף |
3.25±0.05 |
|||
|
4 |
מיגון חיצוני |
קלע חוט נחושת מצופה כסף |
3.58±0.1 |
|||
|
5 |
ז'ָקֵט |
פפ |
4.12±0.13 |
|||
| הנחתה, כוח (מצב בדיקה בגובה ים של 20 מעלות) | |||||||
|
תדר (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
הנחתה (db/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
הנחתה (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
מודלים נפוצים ומדדים טכניים
|
|||||
|
תְמוּנָה |
Sku |
מחבר 1 |
מחבר 2 |
Freqency |
אובדן החזרה/VSWR |
|
|
FRF 72- SMMSMM-XXX |
זכר SMA |
זכר SMA |
Dc -26.5 ghz |
1.30 |
|
|

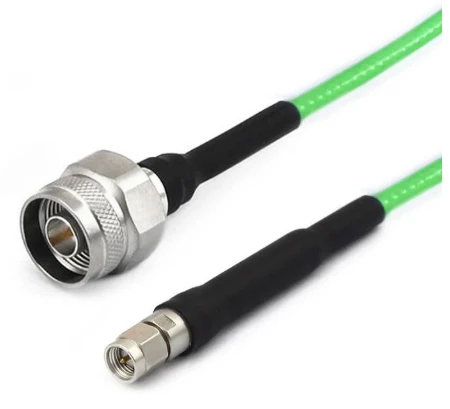

FRF 72- NMSMM-XXX |
N זכר |
זכר SMA |
Dc -18 ghz |
1.25 |
|
|

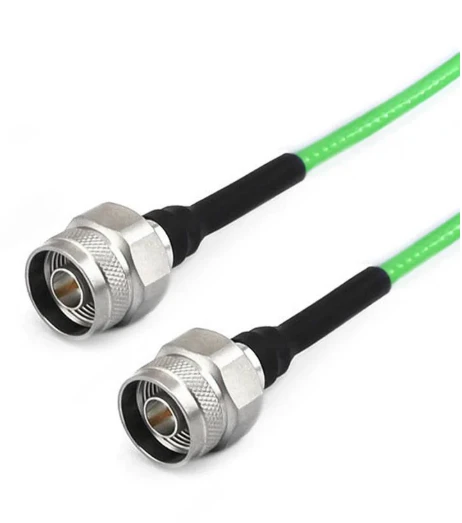

FRF 72- NMNM-XXX |
N זכר |
N זכר |
Dc -18 ghz |
1.25 |
