מכלולי כבלים מסדרת RG
סדרת RG סדרת כבלים בתדר נמוך (DC -3 GHz) הם סוג של רכיבי כבלים עם תרחישי ביצועים ויישומים ספציפיים . כיסוי התדרים שלהם כולל בבירור את הלהקה DC ל- 3GHz, ועומד בדרישות העברת האות המגוונות בטווח התדרים הזה .}
תיאור
מבוא מוצר
סדרת RG סדרת כבלים בתדר נמוך (DC -3 GHz) הם סוג של רכיבי כבלים עם ביצועים ספציפיים ותרחישי יישום . כיסוי התדרים שלהם כולל ברור את הלהקה DC עד 3GHz, פגישה עם דרישות העברת האות המגוונות בטווח התדרים הזה .}} רג ', כלול דגמים כגמורים RG1, כגדול RG14 RG14 RG14, כגדול RG174 RG174 RG174 RG174 RG174 RG174 RG174 RG174 RG174 RG174 RG174 RG174 RG174 RG14, RG174, RG17, RG174, RG17, RG316 ו- RG 223.
כבלי ה- RG הנמוכים של ה- FlexIrf מציגים הפרעות אלקטרומגנטיות מעולות חסינות וגמישות טובה . הם קלים ומשקלם ובעלי תכונות כמו עמידות גבוהה לטמפרטורה, עמידות בפני לחות והתנגדות קורוזיה {}}
תכונות מבנה מוצר
המוליכים הפנימיים של כבלי תדרים נמוכים של סדרת RG עשויים מפלדה לבוש נחושת מרובה -גדילים - מצופה נחושת (SCCs) . חומר זה לא רק מבטיח מוליכות חשמלית וגמישות מצוינת, אלא גם משפר את ביצועי העברת האות ועמידות בפני קורוזיה דרך תהליך הצילום של הכסף {}}}}}.
דיאלקטרי:Polytetrafluoroethylene מוצק (PTFE) . PTFE הוא בעל תכונות בידוד חשמליות מצוינות, יציבות כימית והתנגדות לטמפרטורה גבוהה, שיכולים לבודד את המוליך מהסביבה החיצונית ולהפחית את דליפת האות וההפרעות.
מָגֵן:נבנה עם נחושת מצופה כסף (SPC) צמיח . שכבת מיגון זו חוסמת ביעילות הפרעות אלקטרומגנטיות חיצוניות לחדור לפנים הכבלים תוך מניעה של דליפת אות פנימית, להבטיח העברת אות יציבה ואותה שלמה.
יישום מוצר
תחום אלקטרוניקה תעשייתית:
מיושם על ציוד אוטומציה תעשייתי, כגון העברת אותות בתדר גבוה בחיישנים, מערכות בקרה תעשייתיות ומכשירי ניטור, העונה על צרכי בקרת דיוק גבוהה ורכישת נתונים בסביבות תעשייתיות {}}}
שדה תקשורת:
משמש לבדיקת ייצור של מכשירי תקשורת (כגון טלפונים ניידים, מודולי WiFi, מודולי GPS, כמו גם חיבור אות בין אנטנות למודולים {}}} הוא מבטיח העברת אות יציבה ב- DC {}}} ghz תדר עבור ציוד תקשורת אלחוטי.
הערות חשובות
1. עבור מכלולי כבלים באורך בהתאמה אישית, אנא אל תשכח להשאיר את פרטי האורך שלך בדף הקופה;
2. ניתן לספק את כל מכלולי הכבלים עם זוגות או קבוצות תואמות שלב; אם אתה זקוק לכבלים להתאים לשלב, אנא שלח אלינו דוא"ל: sales@flexirf.com
נתוני מפרט מוצרים
|
תְצוּרָה |
|
|
סוג 1 סוג 1 |

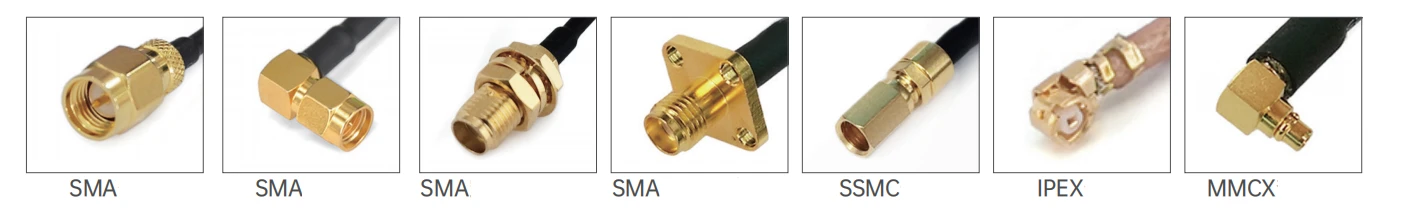

SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
מחבר 1 עכבה |
50 אוהם |
|
מחבר 1 קוטביות |
תֶקֶן |
|
סוג 2 סוג 2 |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
מחבר 2 עכבה |
50 אוהם |
|
מחבר 2 קוטביות |
תֶקֶן |
|
שיטת הר מחבר |
אַף לֹא אֶחָד |
|
סגנון גוף מחבר |
זווית ישרה וימנית |
|
מידע על חומרים |
|
|
איש קשר מרכזי |
מצופה זהב פליז, מצופה זהב נחושת בריליום |
|
קשר חיצוני |
מצופה זהב פליז, מצופה זהב נחושת בריליום, נירוסטה פסיבית |
|
גוּף |
מצופה זהב פליז, זהב נחושת בריליום, נירוסטה פסיבית |
|
דיאלקטרי |
PTFE |
|
נתונים סביבתיים |
|
|
טווח טמפרטורות |
-40 תואר ל +165 תואר |
|
2011/65/EU (ROHS) |
תואם |
סוג מוצר
|
FRR3/RG316 RG SERAMSERSELIS SELESTLIES (3GHz) |
||||||
|
|
קוטר חומר מבנה (מ"מ) |
|||||
|
1 |
מנצח פנימי |
פלדה לבוש נחושת מצופה כסף |
7x0.17±0.05 |
|||
|
2 |
מְבַדֵד |
PTFE |
1.56±0.05 |
|||
|
3 |
מיגון פנימי |
חוט נחושת מצופה כסף |
1.95±0.05 |
|||
|
4 |
ז'ָקֵט |
פפ |
2.56±0.13 |
|||
| הנחתה, כוח (מצב בדיקה בגובה ים של 20 מעלות) | |||||
|
תדר (GHz) |
0.1 |
0.4 |
0.9 |
1.5 |
2.5 |
|
הנחתה (db/m) |
0.27 |
0.54 |
0.82 |
1.06 |
1.39 |
|
כוח (w) |
340 |
170 |
113 |
88 |
68 |
|
תכונות חשמליות ומכניות |
|||||||
|
תדר (GHz) |
עכבה (Ω) |
קצב שידור |
קיבול |
מיגון |
טמפרטורת הפעלה לָנוּעַ |
רדיוס כיפוף מינימלי |
מתח הפעלה |
|
3 |
50 |
70% |
94pf/m |
>70dB |
-65 תואר ~ +200 תואר |
15 מ"מ |
1200V |
|
תְמוּנָה |
Sku |
מחבר 1 |
מחבר 2 |
Freqency |
אובדן החזרה/VSWR |
|
|

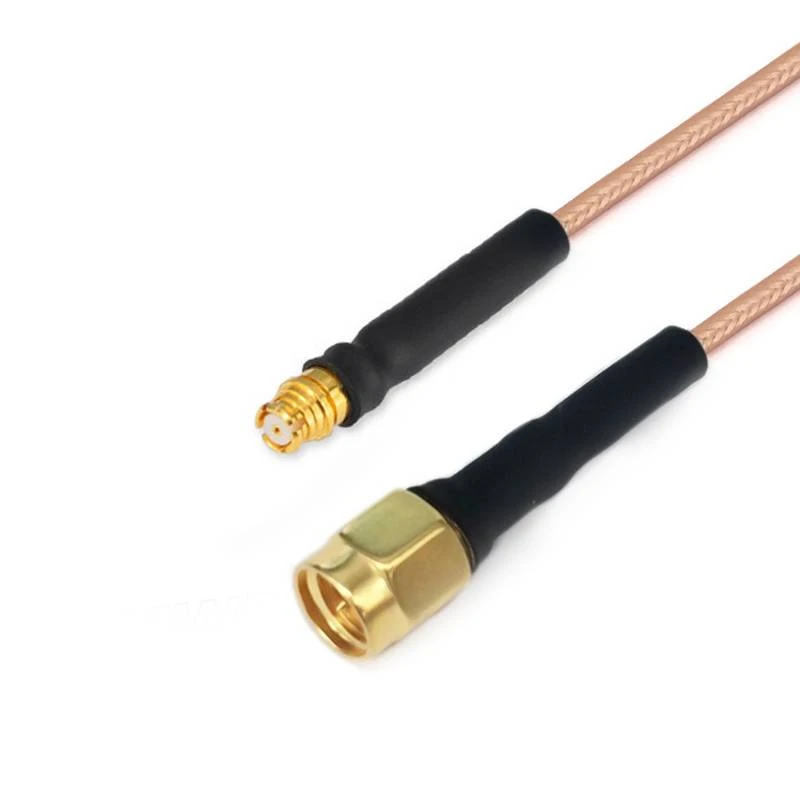

FRR 3- SMMGPF-XXX |
זכר SMA |
נקבה של GPO |
Dc -3 ghz |
1.25 |
|
|

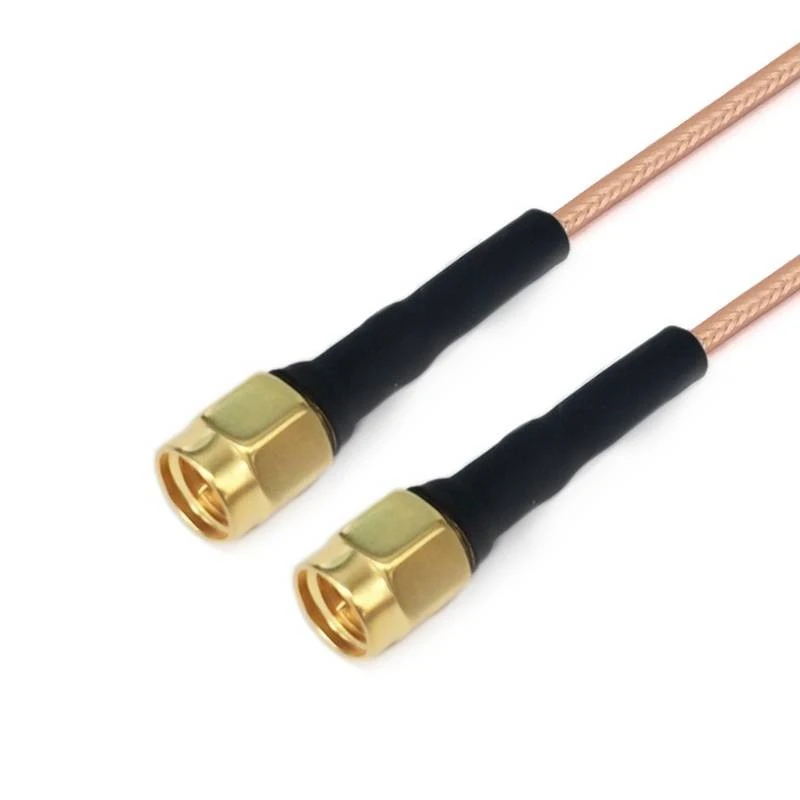

FRR 3- SMMSMM-XXX |
זכר SMA |
זכר SMA |
Dc -3 ghz |
1.25 |
| FRR8/RG178 RG סדרת כבלים מכלולי כבלים (3GHz) | ||||
|
|
קוטר חומר מבנה (מ"מ) |
|||
|
1 |
מנצח פנימי |
פלדה לבוש נחושת מצופה כסף |
7x0.102±0.05 |
|
|
2 |
מְבַדֵד |
PTFE |
0.86±0.05 |
|
|
3 |
מיגון פנימי |
חוט נחושת מצופה כסף |
1.30±0.05 |
|
|
4 |
ז'ָקֵט |
פפ |
1.86±0.13 |
|
| הנחתה, כוח (מצב בדיקה בגובה ים של 20 מעלות) | |||||
|
תדר (GHz) |
0.1 |
0.4 |
1 |
2 |
3 |
|
הנחתה (db/m) |
0.45 |
0.92 |
1.45 |
2.0 |
2.6 |
|
כוח (w) |
340 |
170 |
113 |
88 |
68 |
| תכונות חשמליות ומכניות | |||||||
|
תדר (GHz) |
עכבה (Ω) |
קצב שידור |
קיבול |
מיגון |
טמפרטורת הפעלה לָנוּעַ |
רדיוס כיפוף מינימלי |
מתח הפעלה |
|
3 |
50 |
70% |
94pf/m |
>70dB |
-65 תואר ~ +200 תואר |
10 מ"מ |
750V |
|
מודלים נפוצים ומדדים טכניים
|
|||||
|
תְמוּנָה |
Sku |
מחבר 1 |
מחבר 2 |
Freqency |
אובדן החזרה/VSWR |
|
|

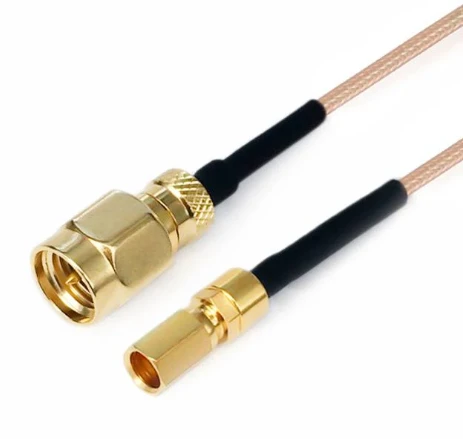

FRR 8- SMMSSMCF-XXX |
זכר SMA |
נקבה SSMC |
Dc -3 ghz |
1.25 |
|
|

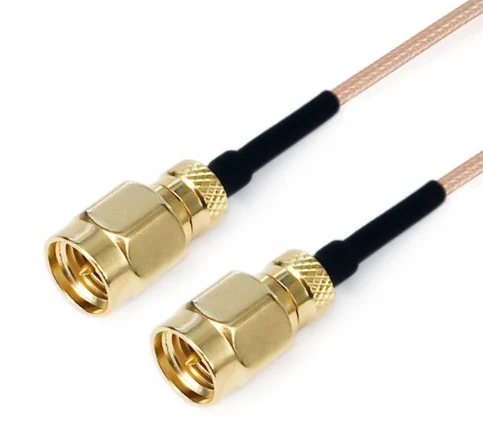

FRR 8- SMMSMM-XXX |
זכר SMA |
זכר SMA |
Dc -3 ghz |
1.25 |
|
|

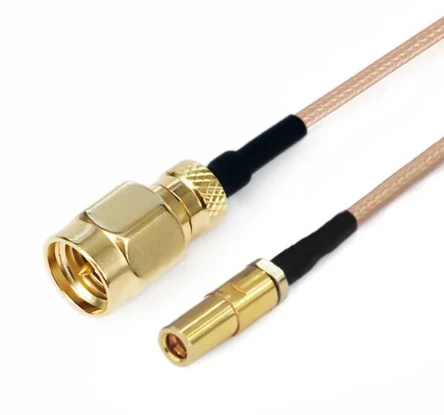

FRR 8- SMMSSMBF-XXX |
זכר SMA |
SSMBF |
Dc -3 ghz |
1.25 |
|
|

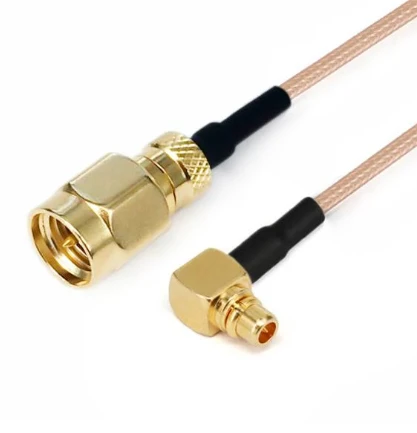

FRR 8- SMMMMCXWM-XXX |
זכר SMA |
MMCX זווית ימין זכר |
Dc -3 ghz |
1.30 |
|
|

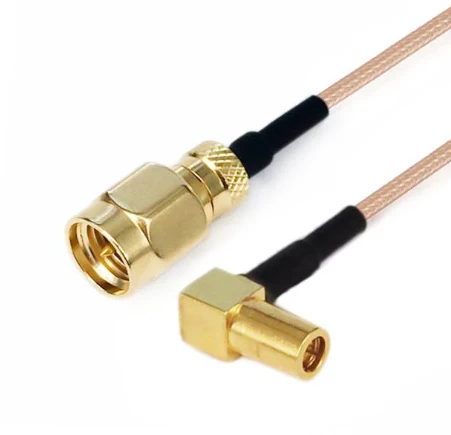

FRR 8- SMMSSMBWF-XXX |
זכר SMA |
זווית ימין נקבה של SSMB |
Dc -3 ghz |
1.30 |
|
|

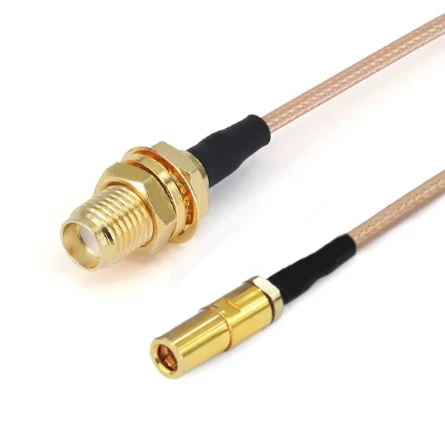

FRR 8- SMYFSSMBF-XXX |
הר |
נקבה SSMB |
Dc -3 ghz |
1.30 |
|
|

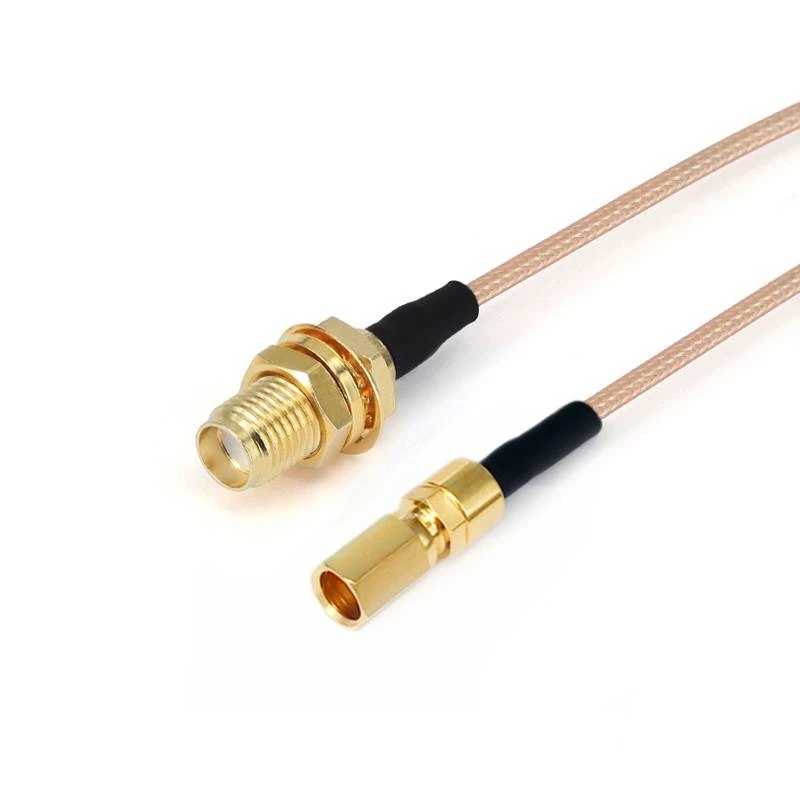

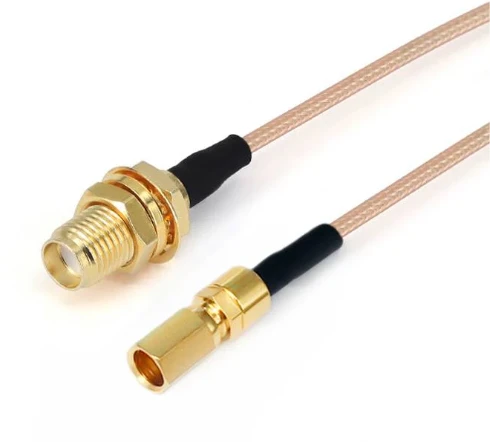

FRR 8- SMYFSSMCF-XXX |
הר |
נקבה SSMC |
Dc -3 ghz |
1.30 |
|
|

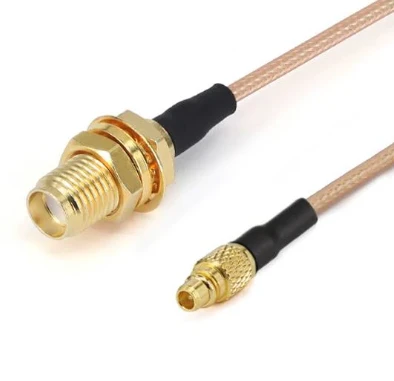

FRR 8- SMYFMMCXM-XXX |
הר |
MMCX זכר |
Dc -3 ghz |
1.30 |
|
|

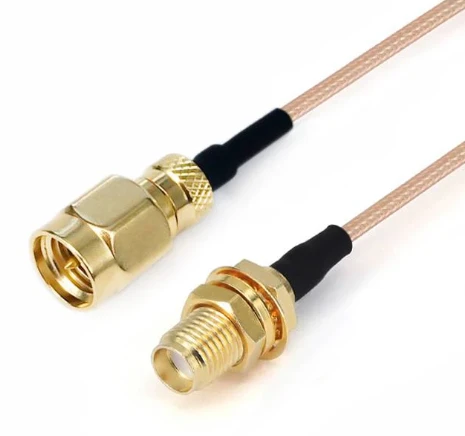

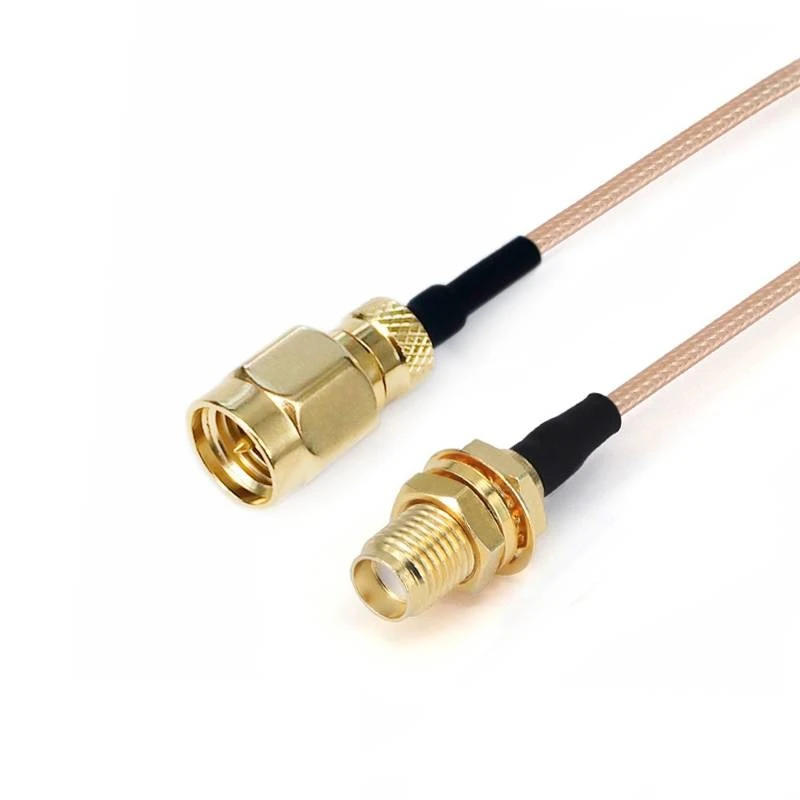

FRR 8- SMMSMYF-XXX |
זכר SMA |
הר |
Dc -3 ghz |
1.30 |
|
|

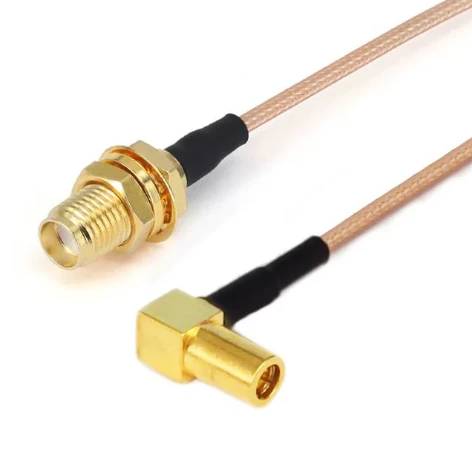

FRR 8- SMYFSSMBWF-XXX |
הר |
זווית ימין נקבה של SSMB |
Dc -3 ghz |
1.30 |
|
|

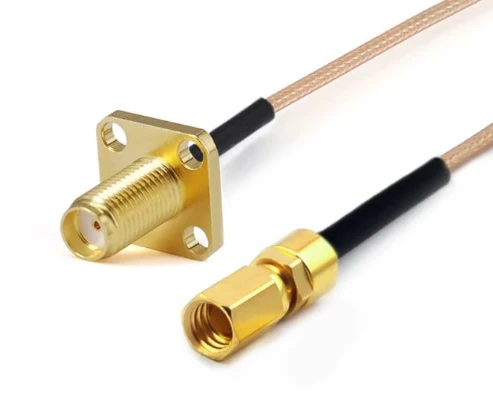

FRR 8- SMFFSSMBF-XXX |
נקבה SMA עם אוגן 4 חור |
נקבה SSMB |
Dc -3 ghz |
1.30 |
|
|

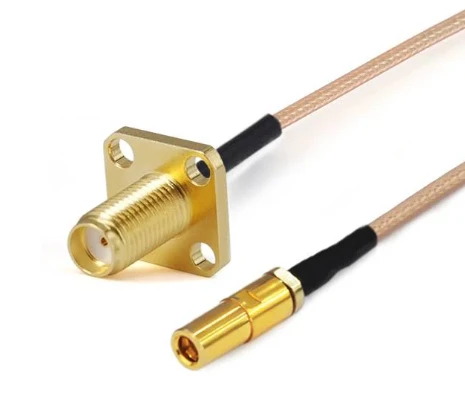

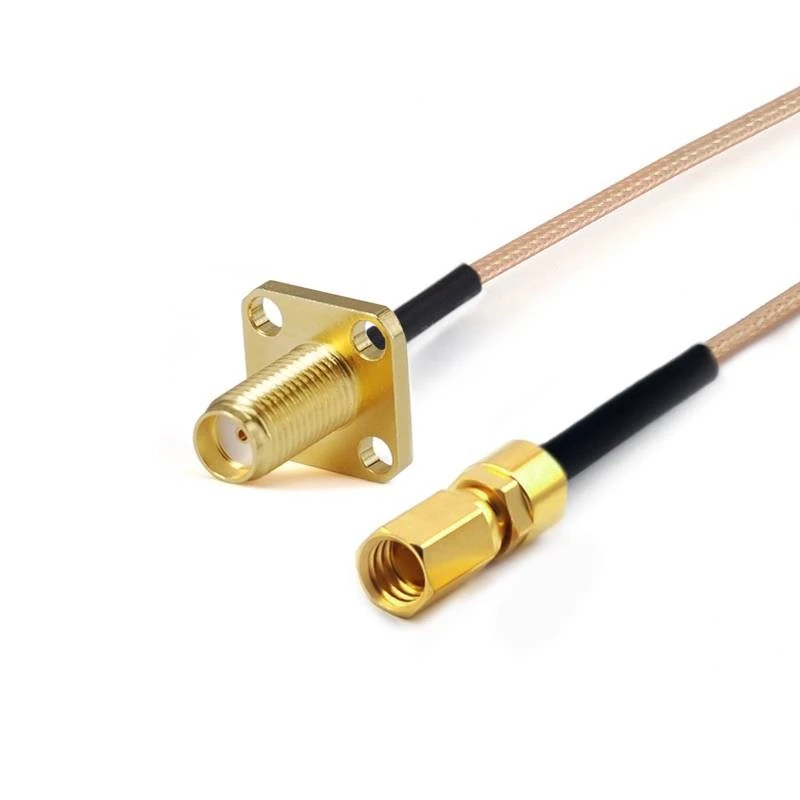

FRR 8- SMFFSSMCF-XXX |
נקבה SMA עם אוגן 4 חור |
נקבה SSMC |
Dc -3 ghz |
1.30 |
|
|

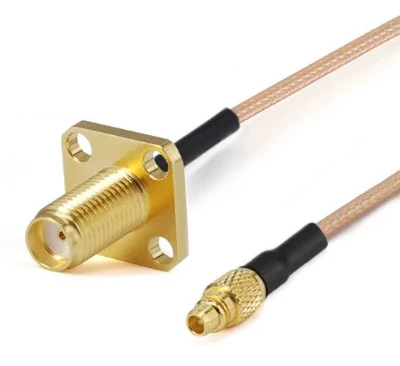

FRR 8- SMFFMMCXM-XXX |
נקבה SMA עם אוגן 4 חור |
MMCX זכר |
Dc -3 ghz |
1.30 |
|
|

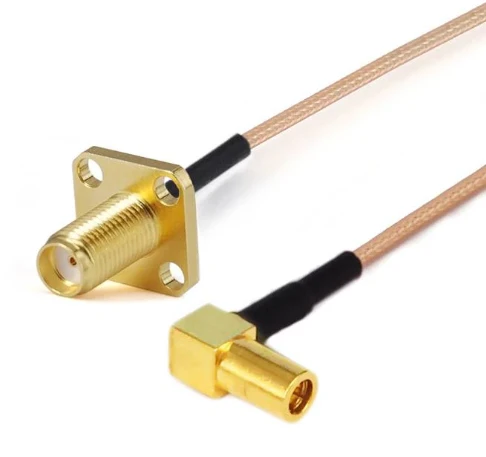

FRR 8- SMFFSSMBWF-XXX |
נקבה SMA עם אוגן 4 חור |
זווית ימין נקבה של SSMB |
Dc -3 ghz |
1.30 |
|
|

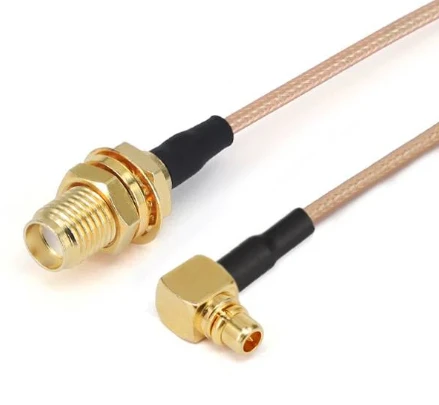

FRR 8- SMYFMMCXWM-XXX |
הר |
MMCX זווית ימין זכר |
Dc -3 ghz |
1.30 |
|
|

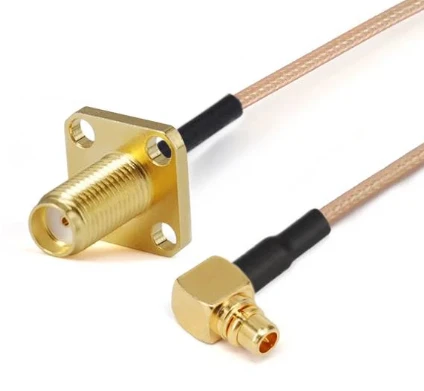

FRR 8- SMFFMMCXWM-XXX |
נקבה SMA עם אוגן 4 חור |
MMCX זווית ימין זכר |
Dc -3 ghz |
1.30 |
